高圧専用調整ノズル　製品案内

工作機械・産業機械向けの高圧専用ノズルです。
最大水圧は30kgf/cmを保証しています。
弊社独自のノズル部分が斜めになっている傾斜タイプ(AT)はCNCマシニングセンターやCNC旋盤に最適です。 さらに、AT傾斜タイプ高圧ノズルは、高圧ノズルを取り付ける際に高圧ノズル用の台座を三角ビスで固定して頂くとネジ穴を切る必要が無く高圧ノズルの向きを容易に調整することができます。又、高圧ノズル用の台座のみの販売も行っています。
商品の見積、質問等がございましたら問い合わせ先まで御連絡下さい。
高圧専用ノズルのカタログの閲覧

イプロスからカタログをダウンロード


高圧専用調整ノズル　一覧

GLO-JETON 高圧専用ノズル 傾斜タイプ(A)

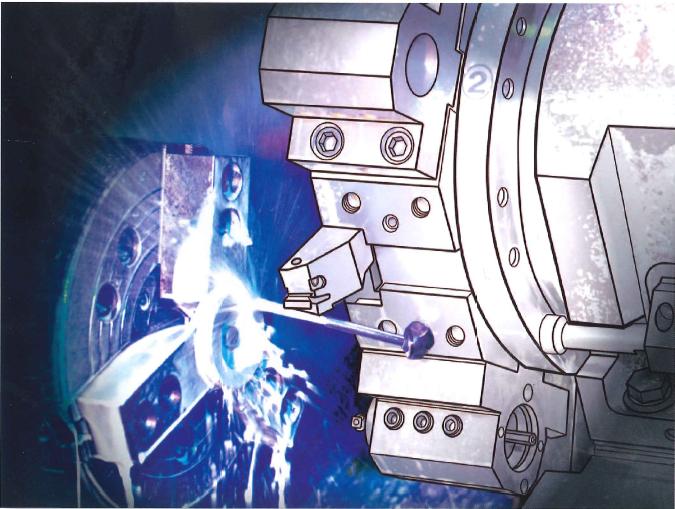

タレットCNC旋盤に最適
角度調整が容易
斜角度を有する
偏向方向への冷却噴射に最適
ベースが斜角度である
Threadあり
JTAP、JTAN、JIAM 3種類

GLO-JETON 高圧専用ノズル 垂直タイプ(D)

マシニングセンター、CNC旋盤に最適
Threadなし
省スペース
JTDP 1種類


GLO-JETON 高圧専用ノズル 垂直タイプ(S)

マシニングセンターに最適
垂直角度である
ベースはフラットである
Threadあり
JTSP、JTSN、JISM 3種類

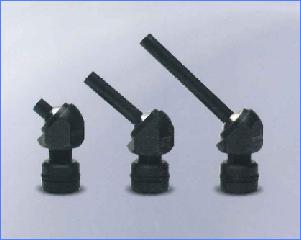

GLO-JETON 高圧専用ノズル 傾斜タイプ(AT)

CNCマシニングセンター、CNC旋盤に最適
角度調節が容易
Threadあり
ベースはフラットである
JTAT 1種類
ネジ部のシール取り付けは初回のみ
角度を変える時は上部のみ動かし必要な方向を得ることができる
新商品 超高圧専用ノズル 垂直タイプ(S)

JTSP-H、JTSN-H、JISM-H 3種類

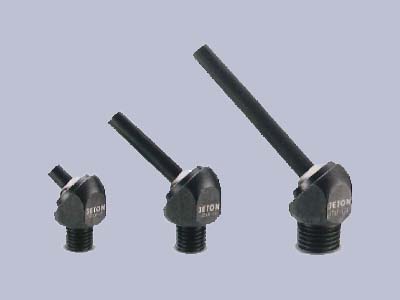

GLO-JETON 高圧専用ノズル 傾斜タイプ(A)

　

　タレットCNC旋盤に最適
　角度調整が容易
　斜角度を有する
　偏向方向への冷却噴射に最適
　ベースが斜角度である
　Threadあり
　JTAP、JTAN、JIAM 3種類

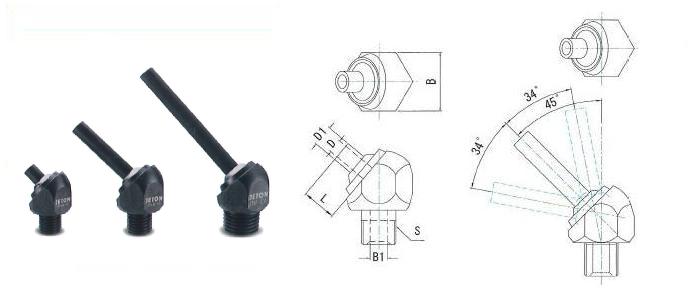

高圧専用ノズル　傾斜タイプ(A)　仕様表

品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAP-1/8-10 1/8"PT-φ4*10L 4 PT  1/8" 10 6 6 17
JTAP-1/8-30 1/8"PT-φ4*30L 4 PT  1/8" 30 6 6 17
JTAP-1/8-50 1/8"PT-φ4*50L 4 PT  1/8" 50 6 6 17
JTAP-1/4-10 1/4"PT-φ4*10L 4 PT  1/4" 10 6 6 17
JTAP-1/4-30 1/4"PT-φ4*30L 4 PT  1/4" 30 6 6 17
JTAP-1/4-50 1/4"PT-φ4*50L 4 PT  1/4" 50 6 6 17
JTAP-3/8-20 3/8"PT-φ6*20L 6 PT  3/8" 20 8 10 24
JTAP-3/8-40 3/8"PT-φ6*40L 6 PT  3/8" 40 8 10 24
JTAP-3/8-60 3/8"PT-φ6*60L 6 PT  3/8" 60 8 10 24
JTAP-1/2-30 1/2"PT-φ8*30L 8 PT  1/2" 30 10 12 32
JTAP-1/2-50 1/2"PT-φ8*50L 8 PT  1/2" 50 10 12 32
JTAP-1/2-70 1/2"PT-φ8*70L 8 PT  1/2" 70 10 12 32


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAP2-1/8-10 1/8"PT-φ3*10L 3 PT  1/8" 10 5 5 14
JTAP2-1/8-20 1/8"PT-φ3*20L 3 PT  1/8" 20 5 5 14
JTAP2-3/8-10 3/8"PT-φ6*10L 4 PT  3/8" 10 6 6 17
JTAP2-3/8-30 3/8"PT-φ6*30L 4 PT  3/8" 30 6 6 17
JTAP2-3/8-50 3/8"PT-φ6*50L 4 PT  3/8" 50 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAN-1/8-30 1/8"NPT-φ4*30L 4 NPT  1/8" 30 6 6 17
JTAN-1/8-50 1/8"NPT-φ4*50L 4 NPT  1/8" 50 6 6 17
JTAN-1/4-10 1/4"NPT-φ4*10L 4 NPT  1/4" 10 6 6 17
JTAN-1/4-30 1/4"NPT-φ4*30L 4 NPT  1/4" 30 6 6 17
JTAN-1/4-50 1/4"NPT-φ4*50L 4 NPT  1/4" 50 6 6 17
JTAN-3/8-20 3/8"NPT-φ6*20L 6 NPT  3/8" 20 8 10 24
JTAN-3/8-40 3/8"NPT-φ6*40L 6 NPT  3/8" 40 8 10 24
JTAN-3/8-60 3/8"NPT-φ6*60L 6 NPT  3/8" 60 8 10 24
JTAN-1/2-30 1/2"NPT-φ8*30L 8 NPT  1/2" 30 10 12 32
JTAN-1/2-50 1/2"NPT-φ8*50L 8 NPT  1/2" 50 10 12 32
JTAN-1/2-70 1/2"NPT-φ8*70L 8 NPT  1/2" 70 10 12 32


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAN2-1/8-10 1/8"NPT-φ3*10L 3 NPT  1/8" 10 5 5 14
JTAN2-1/8-20 1/8"NPT-φ3*20L 3 NPT  1/8" 20 5 5 14
JTAN2-3/8-10 3/8"NPT-φ6*10L 4 NPT  3/8" 10 6 6 17
JTAN2-3/8-30 3/8"NPT-φ6*30L 4 NPT  3/8" 30 6 6 17
JTAN2-3/8-50 3/8"NPT-φ6*50L 4 NPT  3/8" 50 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAM-10-10 M10*1.25P-φ4*10L 4 M10*1.25P 10 6 6 17
JTAM-10-30 M10*1.25P-φ4*30L 4 M10*1.25P 30 6 6 17
JTAM-10-50 M10*1.25P-φ4*50L 4 M10*1.25P 50 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAM2-8-10 M8*1.25P-φ3*10L 3 M8*1.25P 10 5 4.5 14
JTAM2-8-20 M8*1.25P-φ3*20L 3 M8*1.25P 20 5 4.5 14
ページのトップに戻る

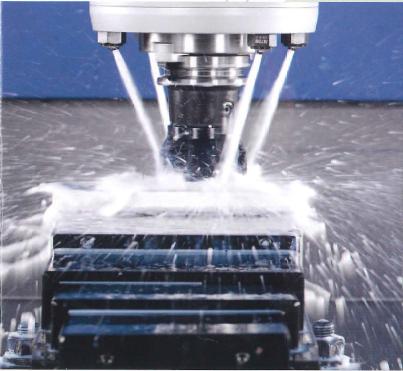

GLO-JETON 高圧専用ノズル 垂直タイプ(S)

　

　マシニングセンターに最適
　垂直角度である
　ベースはフラットである
　Threadあり
　JTSP、JTSN、JISM 3種類

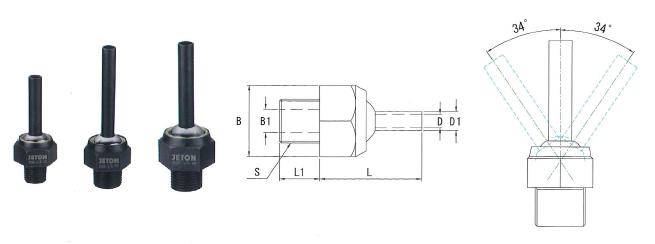

高圧専用ノズル　垂直タイプ（S）　仕様表

品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L L1 D1 B1 HEXAGRAM(B)
JTSP-1/8-20 1/8"PT-φ4*20L 4 PT  1/8" 20 10 6 6 17
JTSP-1/8-40 1/8"PT-φ4*40L 4 PT  1/8" 40 10 6 6 17
JTSP-1/8-60 1/8"PT-φ4*60L 4 PT  1/8" 60 10 6 6 17
JTSP-1/4-20 1/4"PT-φ4*20L 4 PT  1/4" 20 10 6 6 17
JTSP-1/4-40 1/4"PT-φ4*40L 4 PT  1/4" 40 10 6 6 17
JTSP-1/4-60 1/4"PT-φ4*60L 4 PT  1/4" 60 10 6 6 17
JTSP-3/8-30 3/8"PT-φ6*30L 6 PT  3/8" 30 13 8 10 24
JTSP-3/8-50 3/8"PT-φ6*50L 6 PT  3/8" 50 13 8 10 24
JTSP-3/8-70 3/8"PT-φ6*70L 6 PT  3/8" 70 13 8 10 24
JTSP-1/2-40 1/2"PT-φ8*40L 8 PT  1/2" 40 18 10 12 32
JTSP-1/2-60 1/2"PT-φ8*60L 8 PT  1/2" 60 18 10 12 32
JTSP-1/2-80 1/2"PT-φ8*80L 8 PT  1/2" 80 18 10 12 32


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L L1 D1 B1 HEXAGRAM(B)
JTSN-1/8-20 1/8"NPT-φ4*20L 4 NPT  1/8" 20 10 6 6 17
JTSN-1/8-40 1/8"NPT-φ4*40L 4 NPT  1/8" 40 10 6 6 17
JTSN-1/8-60 1/8"NPT-φ4*60L 4 NPT  1/8" 60 10 6 6 17
JTSN-1/4-20 1/4"NPT-φ4*20L 4 NPT  1/4" 20 10 6 6 17
JTSN-1/4-40 1/4"NPT-φ4*40L 4 NPT  1/4" 40 10 6 6 17
JTSN-1/4-60 1/4"NPT-φ4*60L 4 NPT  1/4" 60 10 6 6 17
JTSN-3/8-30 3/8"NPT-φ6*30L 6 NPT  3/8" 30 13 8 10 24
JTSN-3/8-50 3/8"NPT-φ6*50L 6 NPT  3/8" 50 13 8 10 24
JTSN-3/8-70 3/8"NPT-φ6*70L 6 NPT  3/8" 70 13 8 10 24
JTSN-1/2-40 1/2"NPT-φ8*40L 8 NPT  1/2" 40 18 10 12 32
JTSN-1/2-60 1/2"NPT-φ8*60L 8 NPT  1/2" 60 18 10 12 32
JTSN-1/2-80 1/2"NPT-φ8*80L 8 NPT  1/2" 80 18 10 12 32


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L L1 D1 B1 HEXAGRAM(B)
JTSM-10-15 M10*1.25P*φ4*15L 4 M10*1.25P 15 10 6 6 17
JTSM-10-20 M10*1.25P*φ4*20L 4 M10*1.25P 20 10 6 6 17
JTSM-10-40 M10*1.25P*φ4*40L 4 M10*1.25P 40 10 6 6 17
JTSM-10-60 M10*1.25P*φ4*60L 4 M10*1.25P 60 10 6 6 17
JTSM-20-30 M20*1.5P*φ6*30L 6 M20*1.5P 30 13 8 10 24
JTSM-20-50 M20*1.5P*φ6*50L 6 M20*1.5P 50 13 8 10 24
JTSM-20-70 M20*1.5P*φ6*70L 6 M20*1.5P 70 13 8 10 24
JTSM-24-40 M24*2.0P*φ8*40L 8 M24*2.0P 40 18 10 12 32
JTSM-24-60 M24*2.0P*φ8*60L 8 M24*2.0P 60 18 10 12 32
JTSM-24-80 M24*2.0P*φ8*80L 8 M24*2.0P 80 18 10 12 32
ページのトップに戻る

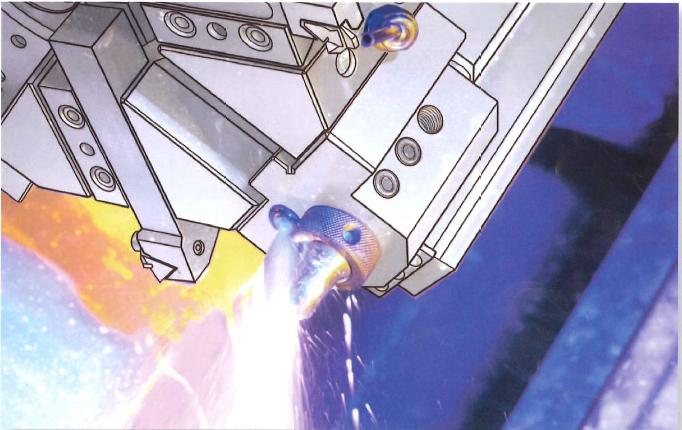

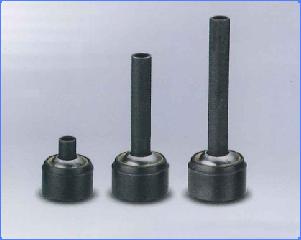

GLO-JETON 高圧専用ノズル 垂直タイプ(D)

　

　マシニングセンター、CNC旋盤に最適
　Threadなし
　省スペース
　JTDP 1種類

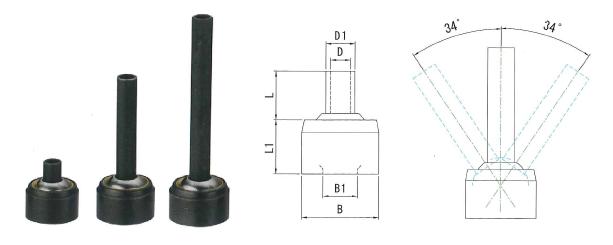

高圧専用ノズル　垂直タイプ(D)　仕様表

品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D L D1 L1 B1 φ(B)
JTDP-16-5 φ16*φ4*5L 4 5 6 11 7 16
JTDP-16-10 φ16*φ4*10L 4 10 6 11 7 16
JTDP-16-30 φ16*φ4*30L 4 30 6 11 7 16
JTDP-16-50 φ16*φ4*50L 4 50 6 11 7 16


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D L D1 L1 B1 φ(B)
JTDP-15-5 φ15*φ4*5L 4 5 6 11 7 15
JTDP-15-10 φ15*φ4*10L 4 10 6 11 7 15
JTDP-15-30 φ15*φ4*30L 4 30 6 11 7 15
JTDP-15-50 φ15*φ4*50L 4 50 6 11 7 15


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D L D1 L1 B1 φ(B)
JTDP-14-8 φ14*φ3*8L 3 8 5 8 7 14


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D L D1 L1 B1 φ(B)
JTDP-12-5 φ14*φ3*L5 2 5 4 8 5.5 12


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D L D1 L1 B1 φ(B)
JTDP-10 φ10*φ2 2 1 3 8 4.5 10
ページのトップに戻る
GLO-JETON 高圧専用ノズル 傾斜タイプ(AT)


　CNCマシニングセンター、CNC旋盤に最適
　角度調節が容易
　Threadあり
　ベースはフラットである
　JTAT 1種類
　ネジ部のシール取り付けは初回のみ
　角度を変える時は上部のみ動かし必要な方向を得ることができる

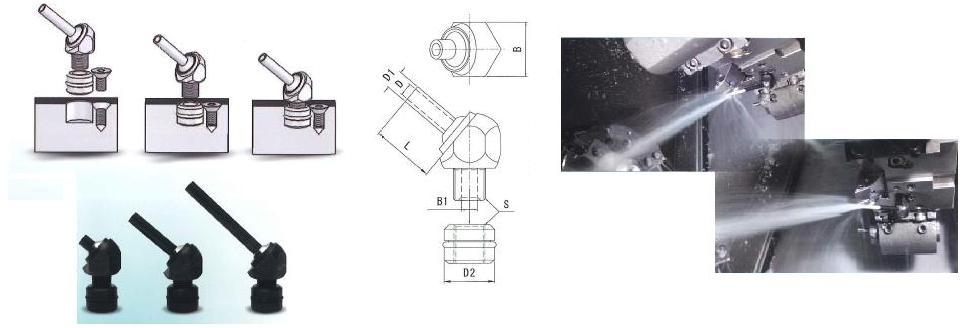

高圧専用ノズル　傾斜タイプ(AT)　仕様表

品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D2 D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAT-10-M6-10 M6*1.0P 10 3 M6*1.0P 10 5 3 14
JTAT-10-M6-20 M6*1.0P 10 3 M6*1.0P 20 5 3 14


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D2 D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAT-12-M6-10 M6*1.0P 12 3 M6*1.0P 10 5 3 14
JTAT-12-M6-20 M6*1.0P 12 3 M6*1.0P 20 5 3 14


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D2 D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAT-14-1/8-10 1/8"PT-φ4*10L 14 4 PT  1/8" 10 6 6 17
JTAT-14-1/8-30 1/8"PT-φ4*30L 14 4 PT  1/8" 10 6 6 17
JTAT-14-1/8-50 1/8"PT-φ4*50L 14 4 PT  1/8" 10 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D2 D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAT-15-1/8-10 1/8"PT-φ4*10L 15 4 PT  1/8" 10 6 6 17
JTAT-15-1/8-30 1/8"PT-φ4*30L 15 4 PT  1/8" 10 6 6 17
JTAT-15-1/8-50 1/8"PT-φ4*50L 15 4 PT  1/8" 10 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D2 D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAT-16-1/8-10 1/8"PT-φ4*10L 16 4 PT  1/8" 10 6 6 17
JTAT-16-1/8-30 1/8"PT-φ4*30L 16 4 PT  1/8" 10 6 6 17
JTAT-16-1/8-50 1/8"PT-φ4*50L 16 4 PT  1/8" 10 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D2 D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTAT-18-1/8-10 1/8"PT-φ4*10L 18 4 PT  1/8" 10 6 6 17
JTAT-18-1/8-30 1/8"PT-φ4*30L 18 4 PT  1/8" 10 6 6 17
JTAT-18-1/8-50 1/8"PT-φ4*50L 18 4 PT  1/8" 10 6 6 17
ページのトップに戻る
GLO-JETON 高圧専用ノズル 傾斜タイプ(AS)


　360°角度対応OK
　ターレット旋盤に最適
　方向調整が簡単
　ネジあり
　JTASP、JTASN、JIASM 3種類

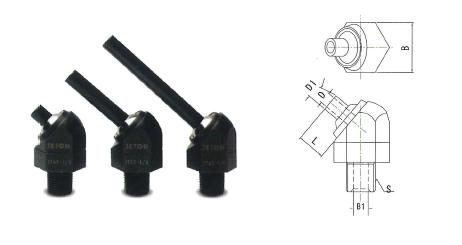

専売品　高圧専用ノズル　傾斜タイプ(AS)　仕様表

品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTASP-1/8-10 1/8"PT-φ4*10L 4 PT  1/8" 10 6 6 17
JTASP-1/8-30 1/8"PT-φ4*30L 4 PT  1/8" 30 6 6 17
JTASP-1/8-50 1/8"PT-φ4*50L 4 PT  1/8" 50 6 6 17
JTASP-1/4-10 1/4"PT-φ4*10L 4 PT  1/4" 10 6 6 17
JTASP-1/4-30 1/4"PT-φ4*30L 4 PT  1/4" 30 6 6 17
JTASP-1/4-50 1/4"PT-φ4*50L 4 PT  1/4" 50 6 6 17
JTASP-3/8-10 3/8"PT-φ4*10L 4 PT  3/8" 10 6 6 17
JTASP-3/8-30 3/8"PT-φ4*30L 4 PT  3/8" 30 6 6 17
JTASP-3/8-50 3/8"PT-φ4*50L 4 PT  3/8" 50 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTASN-1/8-10 1/8"PTN-φ4*10L 4 PTN  1/8" 10 6 6 17
JTASN-1/8-30 1/8"PTN-φ4*30L 4 PTN  1/8" 30 6 6 17
JTASN-1/8-50 1/8"PTN-φ4*50L 4 PTN  1/8" 50 6 6 17
JTASN-1/4-10 1/4"PTN-φ4*10L 4 PTN  1/4" 10 6 6 17
JTASN-1/4-30 1/4"PTN-φ4*30L 4 PTN  1/4" 30 6 6 17
JTASN-1/4-50 1/4"PTN-φ4*50L 4 PTN  1/4" 50 6 6 17
JTASN-3/8-10 3/8"PTN-φ4*10L 4 PTN  3/8" 10 6 6 17
JTASN-3/8-30 3/8"PTN-φ4*30L 4 PTN  3/8" 30 6 6 17
JTASN-3/8-50 3/8"PTN-φ4*50L 4 PTN  3/8" 50 6 6 17


品番
Item No.		 寸法
Specifications		 主要サイズ Major Size             単価(mm) unit(mm)
D ネジ部 THREAD(S) L D1 B1 HEXAGRAM(B)
JTASM-10-10 M10*1.25P-φ4*10L 4 M10*1.25P 10 6 6 17
JTASM-10-30 M10*1.25P-φ4*30L 4 M10*1.25P 30 6 6 17
JTASM-10-50 M10*1.25P-φ4*50L 4 M10*1.25P 50 6 6 17

ページのトップに戻る

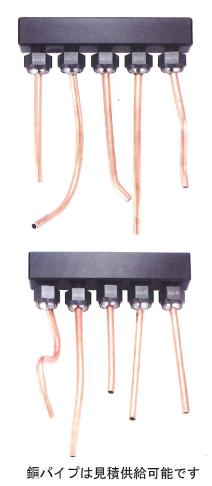

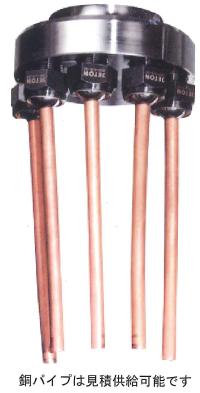

GLO-JETON 高圧専用ノズル 銅タイプ

使用例について

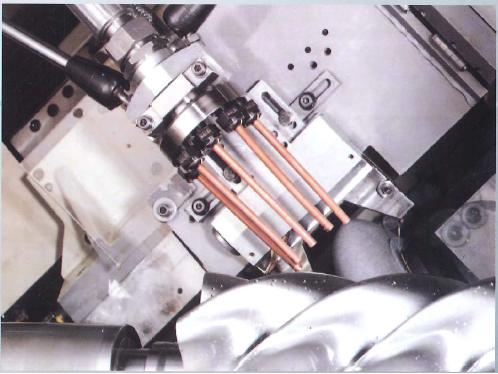

5列タイプ使用例
高圧システムは加工工程中のクリーニングを確保します。
ダイヤモンドホール上のカスを完全に除去でき、切削がよりシャープになり、刃物の寿命が延びます。
高圧システムは、ワーキングテーブル上のカスを完全に除去しワークのクリーン度を確保します。

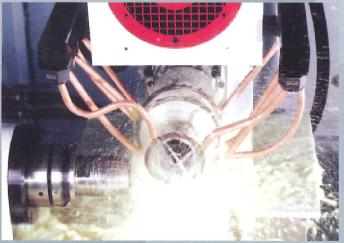

カッティンググラインダー使用例
　

GLO-JETON　高圧専用ノズル
使用例について

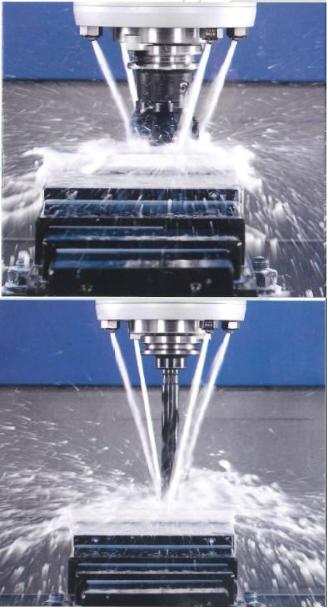

円形5列タイプ使用例
高圧システムは加工工程中のクリーニングを確保します。
高圧システムはさらに洗浄力がアップされグランディング刃のカスを完全に洗浄でき、切削がよりシャープになり、刃物の寿命が延びます。
高圧システムは、ワーキングテーブル上のカスを完全に除去しワークのクリーン度を確保します。

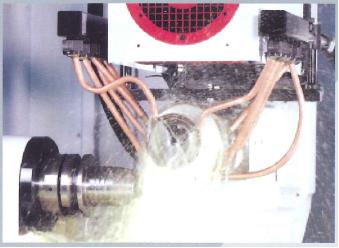

空気マシン用カッティンググライダー使用例
