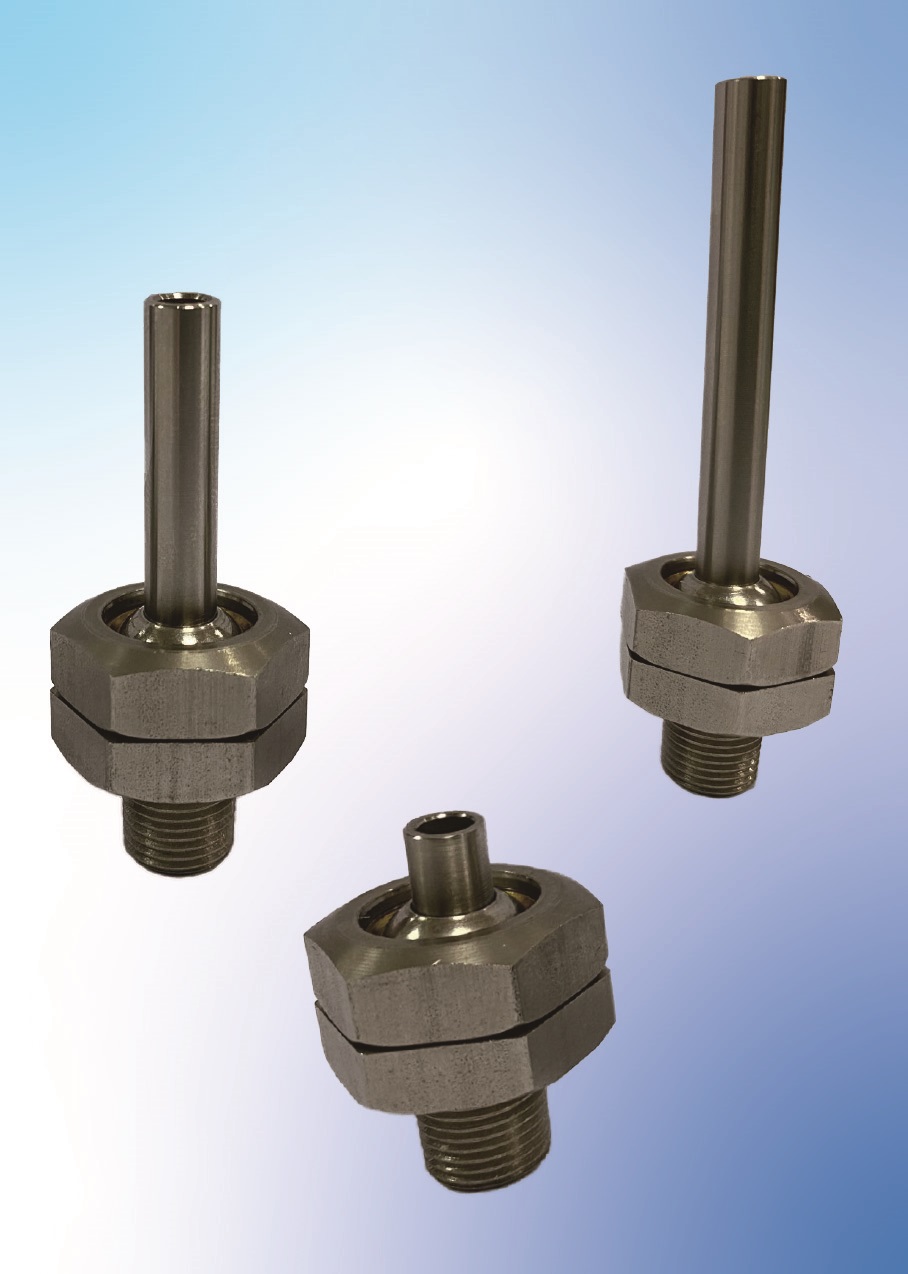

従来最大水圧30kgf/cmまでしか使用できなかった高圧専用ノズルを
最大水圧100kgf/cmまで保証した超高圧専用ノズルを開発致しました。
従来よりも高圧でクーラントを噴射することによって
急速で高い冷却効果や切子除去能力の向上が図れます。
また、本体がステンレス製なので錆にくくなっています。
従来の高圧ノズル(最大30kgf/cm)で切削部が1,000℃近くの高温になった箇所へクーラント液をかけると、
切削部周辺が蒸発したクーラント液の高圧蒸気に阻まれて、切削部分に継続してクーラント液を供給して十分に冷却することが難しいという問題がありました。
この問題は30kgf/cmよりも高圧でクーラントを噴射することで解決可能です。
この超高圧専用ノズルは航空・宇宙関係の部品で使われるチタン合金、耐熱超合金等の難削材の加工機に最適です。
商品の見積、質問等がございましたら問い合わせ先まで御連絡下さい。
超高圧専用ノズルのチラシ閲覧
ステンレス製
最大水圧100kgf/cm
傾斜角度±34°まで調整可

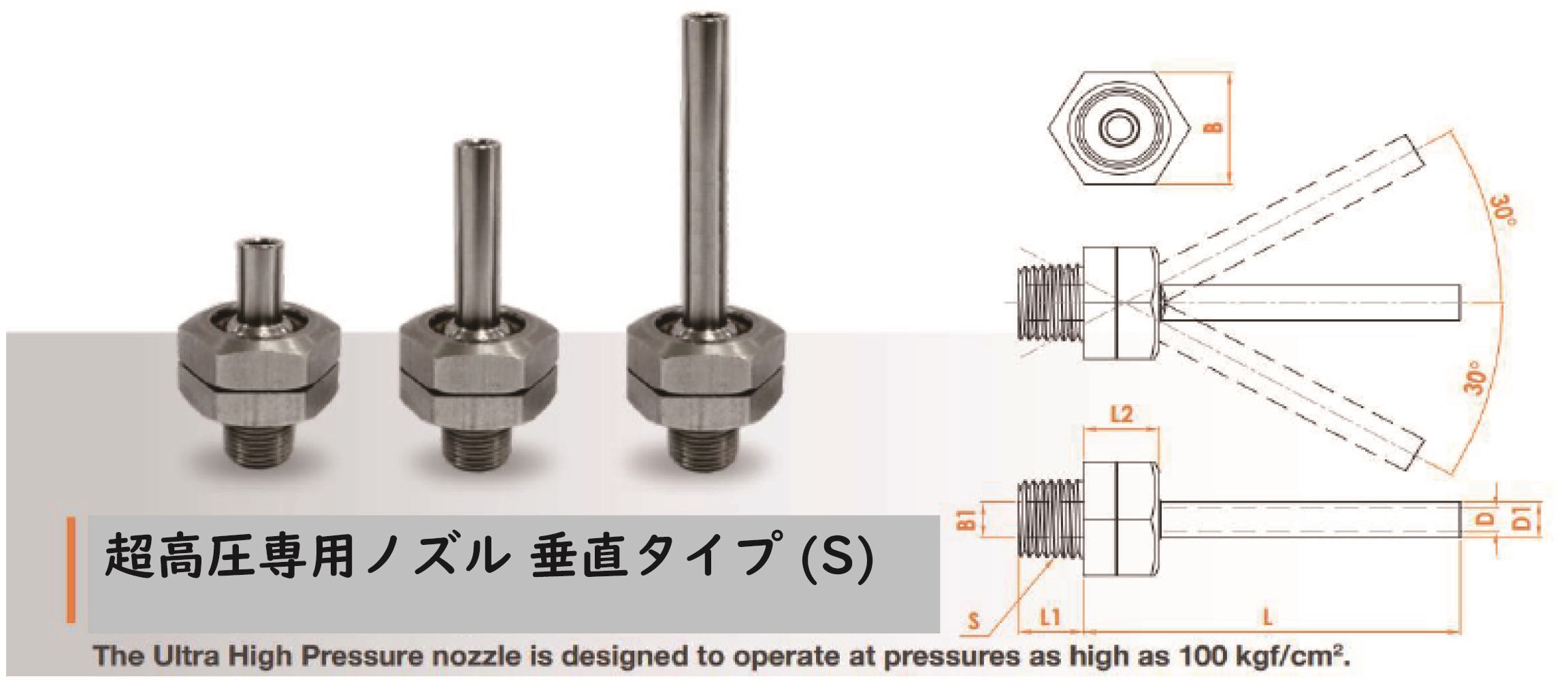

超高圧専用ノズル 垂直タイプ(S) 仕様表
品番
Item No. |
寸法
Specifications |
主要サイズ Major Size 単位 unit(mm) |
| D |
ネジ部
THREAD(S) |
L |
L1 |
D1 |
B1 |
HEXAGRAM
(B) |
| JTSP-1/8-20-4-H |
1/8"PT-φ4*20L |
4 |
PT 1/8" |
20 |
10 |
6 |
6 |
19 |
| JTSP-1/8-20-2-H |
1/8"PT-φ2*20L |
2 |
PT 1/8" |
20 |
10 |
6 |
6 |
17 |
| JTSP-1/8-20-1-H |
1/8"PT-φ1*20L |
1 |
PT 1/8" |
20 |
10 |
6 |
6 |
17 |
| JTSP-1/8-40-4-H |
1/8"PT-φ4*40L |
4 |
PT 1/8" |
40 |
10 |
6 |
6 |
19 |
| JTSP-1/8-40-2-H |
1/8"PT-φ4*40L |
2 |
PT 1/8" |
40 |
10 |
6 |
6 |
17 |
| JTSP-1/8-40-1-H |
1/8"PT-φ4*40L |
1 |
PT 1/8" |
40 |
10 |
6 |
6 |
17 |
| JTSP-1/8-60-4-H |
1/8"PT-φ4*60L |
4 |
PT 1/8" |
60 |
10 |
6 |
6 |
19 |
| JTSP-1/8-60-2-H |
1/8"PT-φ4*60L |
2 |
PT 1/8" |
60 |
10 |
6 |
6 |
17 |
| JTSP-1/8-60-1-H |
1/8"PT-φ4*60L |
1 |
PT 1/8" |
60 |
10 |
6 |
6 |
17 |
| JTSP-1/4-20-4-H |
1/4"PT-φ4*20L |
4 |
PT 1/4" |
20 |
10 |
6 |
6 |
19 |
| JTSP-1/4-20-2-H |
1/4"PT-φ4*20L |
2 |
PT 1/4" |
20 |
10 |
6 |
6 |
17 |
| JTSP-1/4-20-1-H |
1/4"PT-φ4*20L |
1 |
PT 1/4" |
20 |
10 |
6 |
6 |
17 |
| JTSP-1/4-40-4-H |
1/4"PT-φ4*40L |
4 |
PT 1/4" |
40 |
10 |
6 |
6 |
19 |
| JTSP-1/4-40-2-H |
1/4"PT-φ4*40L |
2 |
PT 1/4" |
40 |
10 |
6 |
6 |
17 |
| JTSP-1/4-40-1-H |
1/4"PT-φ4*40L |
1 |
PT 1/4" |
40 |
10 |
6 |
6 |
17 |
| JTSP-1/4-60-4-H |
1/4"PT-φ4*60L |
4 |
PT 1/4" |
60 |
10 |
6 |
6 |
19 |
| JTSP-1/4-60-2-H |
1/4"PT-φ4*60L |
2 |
PT 1/4" |
60 |
10 |
6 |
6 |
17 |
| JTSP-1/4-60-1-H |
1/4"PT-φ4*60L |
1 |
PT 1/4" |
60 |
10 |
6 |
6 |
17 |
品番
Item No. |
寸法
Specifications |
主要サイズ Major Size 単位 unit(mm) |
| D |
ネジ部
THREAD(S) |
L |
L1 |
D1 |
B1 |
HEXAGRAM
(B) |
| JTSN-1/8-20-4-H |
1/8"NPT-φ4*20L |
4 |
NPT 1/8" |
20 |
10 |
6 |
6 |
19 |
| JTSN-1/8-20-2-H |
1/8"NPT-φ4*20L |
2 |
NPT 1/8" |
20 |
10 |
6 |
6 |
17 |
| JTSN-1/8-20-1-H |
1/8"NPT-φ4*20L |
1 |
NPT 1/8" |
20 |
10 |
6 |
6 |
17 |
| JTSN-1/8-40-4-H |
1/8"NPT-φ4*40L |
4 |
NPT 1/8" |
40 |
10 |
6 |
6 |
19 |
| JTSN-1/8-40-2-H |
1/8"NPT-φ4*40L |
2 |
NPT 1/8" |
40 |
10 |
6 |
6 |
17 |
| JTSN-1/8-40-1-H |
1/8"NPT-φ4*40L |
1 |
NPT 1/8" |
40 |
10 |
6 |
6 |
17 |
| JTSN-1/8-60-4-H |
1/8"NPT-φ4*60L |
4 |
NPT 1/8" |
60 |
10 |
6 |
6 |
19 |
| JTSN-1/8-60-2-H |
1/8"NPT-φ4*60L |
2 |
NPT 1/8" |
60 |
10 |
6 |
6 |
17 |
| JTSN-1/8-60-1-H |
1/8"NPT-φ4*60L |
1 |
NPT 1/8" |
60 |
10 |
6 |
6 |
17 |
| JTSN-1/4-20-4-H |
1/4"NPT-φ4*20L |
4 |
NPT 1/4" |
20 |
10 |
6 |
6 |
19 |
| JTSN-1/4-20-2-H |
1/4"NPT-φ4*20L |
2 |
NPT 1/4" |
20 |
10 |
6 |
6 |
17 |
| JTSN-1/4-20-1-H |
1/4"NPT-φ4*20L |
1 |
NPT 1/4" |
20 |
10 |
6 |
6 |
17 |
| JTSN-1/4-40-4-H |
1/4"NPT-φ4*40L |
4 |
NPT 1/4" |
40 |
10 |
6 |
6 |
19 |
| JTSN-1/4-40-2-H |
1/4"NPT-φ4*40L |
2 |
NPT 1/4" |
40 |
10 |
6 |
6 |
17 |
| JTSN-1/4-40-1-H |
1/4"NPT-φ4*40L |
1 |
NPT 1/4" |
40 |
10 |
6 |
6 |
17 |
| JTSN-1/4-60-4-H |
1/4"NPT-φ4*60L |
4 |
NPT 1/4" |
60 |
10 |
6 |
6 |
19 |
| JTSN-1/4-60-2-H |
1/4"NPT-φ4*60L |
2 |
NPT 1/4" |
60 |
10 |
6 |
6 |
17 |
| JTSN-1/4-60-1-H |
1/4"NPT-φ4*60L |
1 |
NPT 1/4" |
60 |
10 |
6 |
6 |
17 |
品番
Item No. |
寸法
Specifications |
主要サイズ Major Size 単位 unit(mm) |
| D |
ネジ部
THREAD(S) |
L |
L1 |
D1 |
B1 |
HEXAGRAM
(B) |
| JTSM-10-15-4-H |
M10*1.25P*φ4*15L |
4 |
M10*1.25P |
15 |
10 |
6 |
6 |
19 |
| JTSM-10-15-2-H |
M10*1.25P*φ4*15L |
2 |
M10*1.25P |
15 |
10 |
6 |
6 |
17 |
| JTSM-10-15-1-H |
M10*1.25P*φ4*15L |
1 |
M10*1.25P |
15 |
10 |
6 |
6 |
17 |
| JTSM-10-20-4-H |
M10*1.25P*φ4*20L |
4 |
M10*1.25P |
20 |
10 |
6 |
6 |
19 |
| JTSM-10-20-2-H |
M10*1.25P*φ4*20L |
2 |
M10*1.25P |
20 |
10 |
6 |
6 |
17 |
| JTSM-10-20-1-H |
M10*1.25P*φ4*20L |
1 |
M10*1.25P |
20 |
10 |
6 |
6 |
17 |
| JTSM-10-40-4-H |
M10*1.25P*φ4*40L |
4 |
M10*1.25P |
40 |
10 |
6 |
6 |
19 |
| JTSM-10-40-2-H |
M10*1.25P*φ4*40L |
2 |
M10*1.25P |
40 |
10 |
6 |
6 |
17 |
| JTSM-10-40-1-H |
M10*1.25P*φ4*40L |
1 |
M10*1.25P |
40 |
10 |
6 |
6 |
17 |
| JTSM-10-60-4-H |
M10*1.25P*φ4*60L |
4 |
M10*1.25P |
60 |
10 |
6 |
6 |
19 |
| JTSM-10-60-2-H |
M10*1.25P*φ4*60L |
2 |
M10*1.25P |
60 |
10 |
6 |
6 |
17 |
| JTSM-10-60-1-H |
M10*1.25P*φ4*60L |
1 |
M10*1.25P |
60 |
10 |
6 |
6 |
17 |
|
ステンレス製
最大水圧100kgf/cm
傾斜角度±34°まで調整可

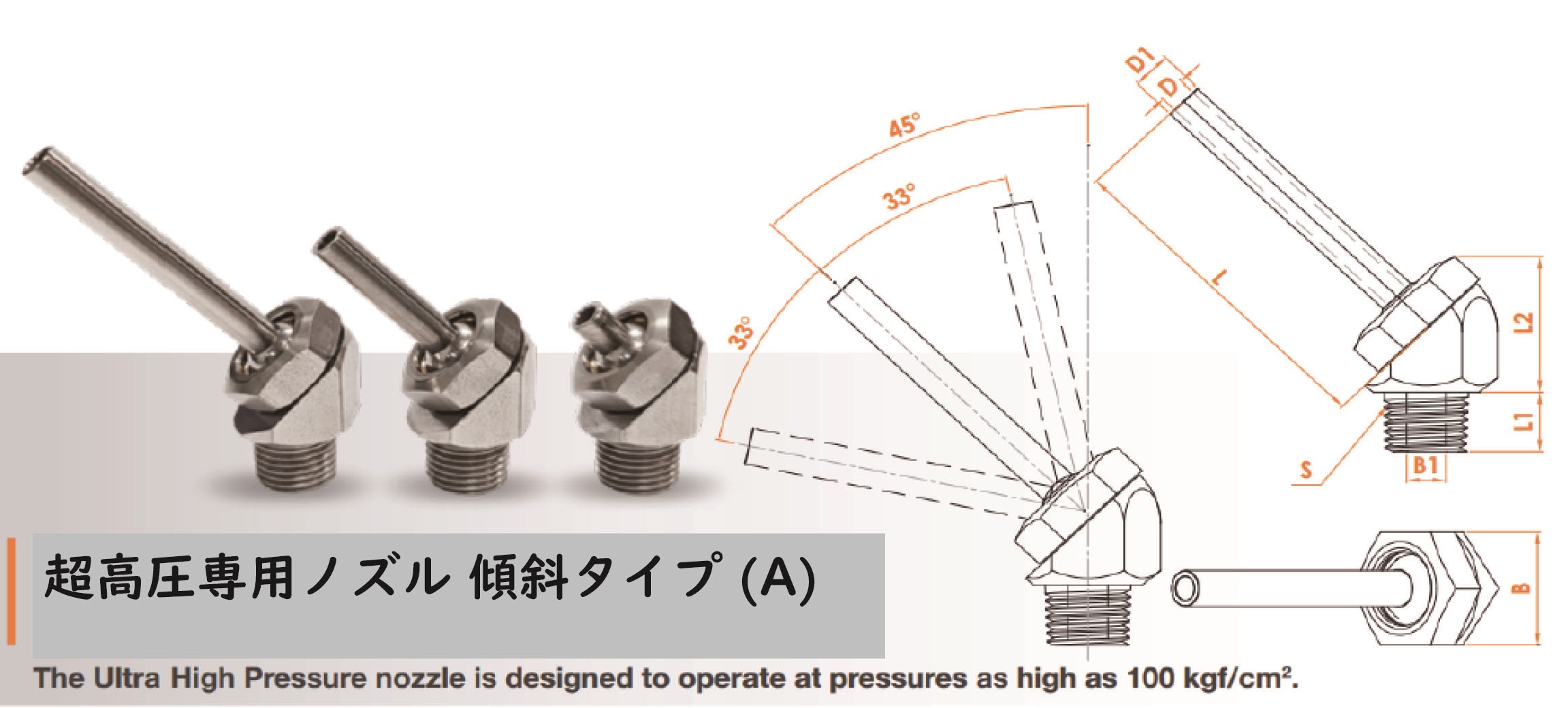

超高圧専用ノズル 傾斜タイプ(A) 仕様表
品番
Item No. |
寸法
Specifications |
主要サイズ Major Size 単位 unit(mm) |
| D |
ネジ部
THREAD(S) |
L |
L1 |
L2 |
D1 |
B1 |
HEXAGRAM
(B) |
| JTAP-1/8-10-4-H19 |
1/8''PT-Ф4*10L |
4 |
PT 1/8" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-10-2-H19 |
1/8''PT-Ф2*10L |
2 |
PT 1/8" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-10-1-H19 |
1/8''PT-Ф1*10L |
1 |
PT 1/8" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-30-4-H19 |
1/8''PT-Ф4*30L |
4 |
PT 1/8" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-30-2-H19 |
1/8''PT-Ф2*30L |
2 |
PT 1/8" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-30-1-H19 |
1/8''PT-Ф1*30L |
1 |
PT 1/8" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-50-4-H19 |
1/8''PT-Ф4*50L |
4 |
PT 1/8" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-50-2-H19 |
1/8''PT-Ф2*50L |
2 |
PT 1/8" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/8-50-1-H19 |
1/8''PT-Ф1*50L |
1 |
PT 1/8" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-10-4-H19 |
1/4''PT-Ф4*10L |
4 |
PT 1/4" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-10-2-H19 |
1/4''PT-Ф2*10L |
2 |
PT 1/4" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-10-1-H19 |
1/4''PT-Ф1*10L |
1 |
PT 1/4" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-30-4-H19 |
1/4''PT-Ф4*30L |
4 |
PT 1/4" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-30-2-H19 |
1/4''PT-Ф2*30L |
2 |
PT 1/4" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-30-1-H19 |
1/4''PT-Ф1*30L |
1 |
PT 1/4" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-50-4-H19 |
1/4''PT-Ф4*50L |
4 |
PT 1/4" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-50-2-H19 |
1/4''PT-Ф2*50L |
2 |
PT 1/4" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAP-1/4-50-1-H19 |
1/4''PT-Ф1*50L |
1 |
PT 1/4" |
50 |
10 |
23 |
6 |
6 |
19 |
品番
Item No. |
寸法
Specifications |
主要サイズ Major Size 単位 unit(mm) |
| D |
ネジ部
THREAD(S) |
L |
L1 |
L2 |
D1 |
B1 |
HEXAGRAM
(B) |
| JTAN-1/8-10-4-H19 |
1/8''NPT-Ф4*10L |
4 |
NPT 1/8" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-10-2-H19 |
1/8''NPT-Ф2*10L |
2 |
NPT 1/8" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-10-1-H19 |
1/8''NPT-Ф1*10L |
1 |
NPT 1/8" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-30-4-H19 |
1/8''NPT-Ф4*30L |
4 |
NPT 1/8" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-30-2-H19 |
1/8''NPT-Ф2*30L |
2 |
NPT 1/8" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-30-1-H19 |
1/8''NPT-Ф1*30L |
1 |
NPT 1/8" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-50-4-H19 |
1/8''NPT-Ф4*50L |
4 |
NPT 1/8" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-50-2-H19 |
1/8''NPT-Ф2*50L |
2 |
NPT 1/8" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/8-50-1-H19 |
1/8'N'PT-Ф1*50L |
1 |
NPT 1/8" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-10-4-H19 |
1/4''NPT-Ф4*10L |
4 |
NPT 1/4" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-10-2-H19 |
1/4''NPT-Ф2*10L |
2 |
NPT 1/4" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-10-1-H19 |
1/4''NPT-Ф1*10L |
1 |
NPT 1/4" |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-30-4-H19 |
1/4''NPT-Ф4*30L |
4 |
NPT 1/4" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-30-2-H19 |
1/4''NPT-Ф2*30L |
2 |
NPT 1/4" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-30-1-H19 |
1/4''NPT-Ф1*30L |
1 |
NPT 1/4" |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-50-4-H19 |
1/4''NPT-Ф4*50L |
4 |
NPT 1/4" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-50-2-H19 |
1/4''NPT-Ф2*50L |
2 |
NPT 1/4" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAN-1/4-50-1-H19 |
1/4''NPT-Ф1*50L |
1 |
NPT 1/4" |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-10-4-H19 |
M10*1.25P-Ф4*10L |
4 |
M10*1.25P |
10 |
10 |
23 |
6 |
6 |
19 |
品番
Item No. |
寸法
Specifications |
主要サイズ Major Size 単位 unit(mm) |
| D |
ネジ部
THREAD(S) |
L |
L1 |
L2 |
D1 |
B1 |
HEXAGRAM
(B) |
| JTAM-10-10-2-H19 |
M10*1.25P-Ф2*10L |
2 |
M10*1.25P |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-10-1-H19 |
M10*1.25P-Ф1*10L |
1 |
M10*1.25P |
10 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-30-4-H19 |
M10*1.25P-Ф4*30L |
4 |
M10*1.25P |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-30-2-H19 |
M10*1.25P-Ф2*30L |
2 |
M10*1.25P |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-30-1-H19 |
M10*1.25P-Ф1*30L |
1 |
M10*1.25P |
30 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-50-4-H19 |
M10*1.25P-Ф4*50L |
4 |
M10*1.25P |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-50-2-H19 |
M10*1.25P-Ф2*50L |
2 |
M10*1.25P |
50 |
10 |
23 |
6 |
6 |
19 |
| JTAM-10-50-1-H19 |
M10*1.25P-Ф1*50L |
1 |
M10*1.25P |
50 |
10 |
23 |
6 |
6 |
19 |
|
|
