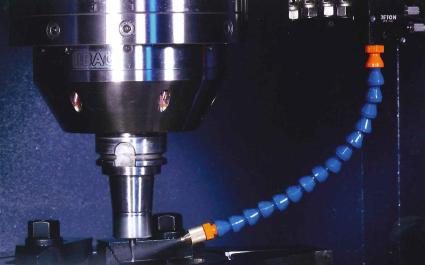

噴霧ノズル装置はAirとOil(水、クーラント液等)を混ぜ合わせて
霧状にして噴射することができます。
霧状にして噴射することによってワークの冷却効果向上が見込めるシリーズです。

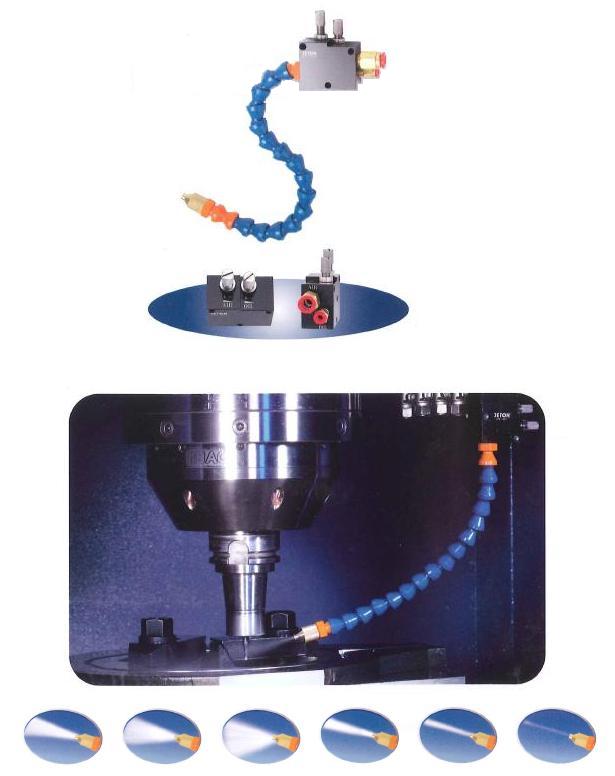

●JTF-001
空気圧、水圧の調整が可能なクーラントホースです。
空気圧、水圧を調整することでクーラント液の噴射を調整可能なタイプです。
JTF-001は、水圧をかけて使用する場合に有効です。
内容
・アルミニウムベース 1セット
・1/4"クーラントホース 1個
・Aスプレーノズル 1個
推奨圧力
・空気圧：0.5〜5kg/cm
2
・水圧：0.5〜2kg/cm
2

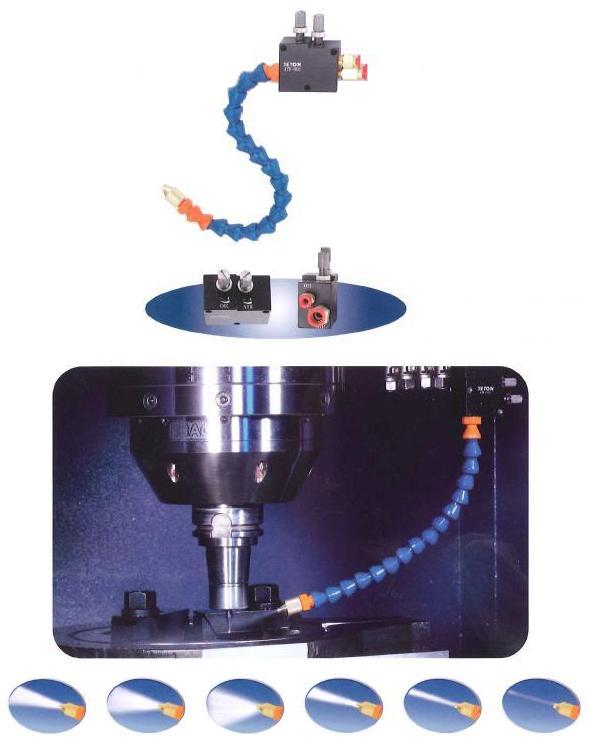

●JTF-002
空気圧のみ調整が可能なクーラントホースです。
空気圧調整することでクーラント液の噴射を調整可能なタイプです。
JTF-002は、クーラント液に水圧をかけない場合に有効です。
内容
・アルミニウムベース 1セット
・1/4"クーラントホース 1個
・Aスプレーノズル 1個
推奨圧力
・空気圧：3.5〜5kg/cm
2
・水圧：0

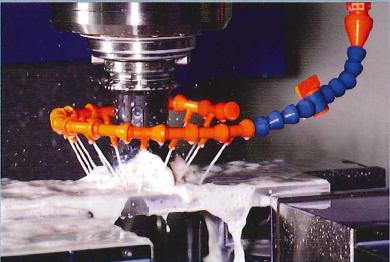

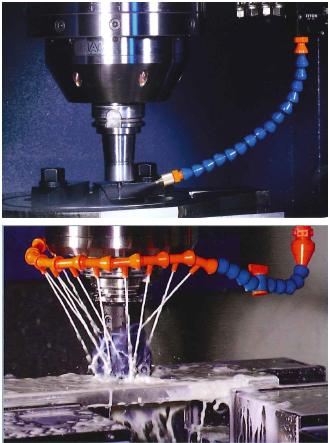

自由自在にホースの長さ及び角度調節ができ、最適の位置を確保することができます。
機械金属加工の工程において供給される、オイル、水、あるいはエアーに対して使用することが可能あります。
取り扱っている商品の一覧を確認したい場合は
こちらのカタログからご確認ください。
・優れたPOMプラスチック・スチールで作成されており、オイル及び化学薬品に対して強い耐性があります。
詳しくは
「クーラントホースのオイル及び化学薬品の耐性一覧表」にあります。
・汎用クーラントホースは柔軟性が優れているため、スプリングバックによる形状の変化がありません。
・曲げられたホースは内径が小さくなりません。
・汎用クーラントホースが偶然刃物に接触しても刃物を損傷することはありません。
・汎用クーラントホースは非導電性のため放電加工機械に使用することに適しています。

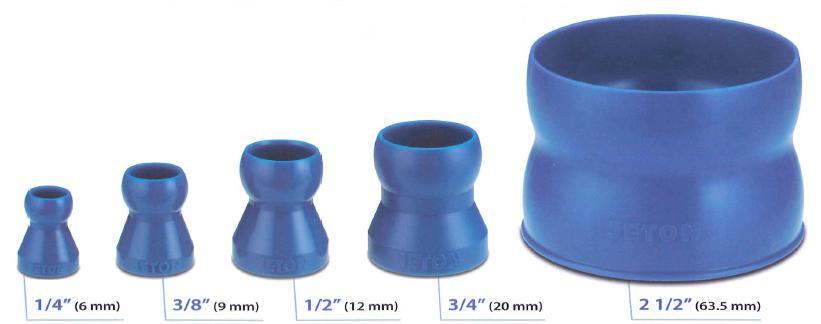

・噴射内径の種類は、1/4"、3/8"、1/2"、3/4"、2-1/2"の5種類があります。
・汎用クーラントホースは低圧流体の移動のために設計されています。
推奨使用
・汎用クーラントホースを使用する際には、最大圧力を想定してテストしてください。
熱特性
・融点165℃
・使用限界温度65℃
ホース圧と流量について
| システム名 | 1㎠あたりの保障水圧 | 1時間あたりの保障水量 |
|---|
| 1/4"システム | 2.0〜3.0㎏/㎠ | 900リッター/時間 |
| 3/8"システム | 2.0〜3.0㎏/㎠ | 1500リッター/時間 |
| 1/2"システム | 1.4〜2.0㎏/㎠ | 1700リッター/時間 |
| 3/4"システム | 0.7〜1.4㎏/㎠ | 1900リッター/時間 |
汎用クーラントホースの包装について

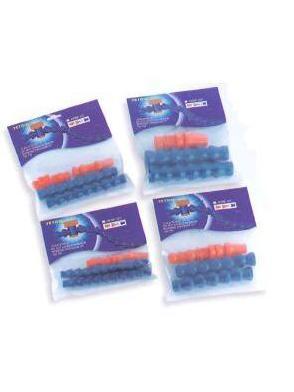

クーラントホースは写真のような板紙箱及びビニールパック等に包装されています。

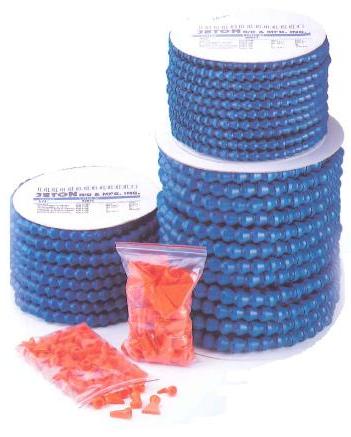

また、ユーザー様の要望により写真のようなコイル状に梱包して提供することもできます。
板紙箱及びビニールパックを用いた梱包例 |
コイル状に梱包した例 |
クーラントホースのオイル及び化学薬品の耐性は次の表のようになっています。
クーラントホースのオイル及び化学薬品の耐性一覧表
汎用クーラントホースの適合流体リスト
| 薬品名 | 適応 | 不適応 |
|---|
| アルコール、エチレン | ○ | |
|---|
| 酸 | | × |
|---|
| アセトン | ○ | |
|---|
| 強アルカリ性溶液 | | × |
|---|
| 水酸アンモニウム(強) | | × |
|---|
| 洗剤 | ○ | |
|---|
| ガソリン | ○ | |
|---|
| 潤滑油 | ○ | |
|---|
| 次亜塩素酸 | | × |
|---|
| ラッカー溶液 | ○ | |
|---|
| 油 | ○ | |
|---|
| 水酸化ナトリウム | ○ | |
|---|
| 次亜塩素酸ナトリウム | | × |
|---|
| 殺虫剤 | ○ | |
|---|
| ブレーキオイル | ○ | |
|---|
|
耐酸クーラントホースの適合流体リスト
| 薬品名 | 適応 | 不適応 |
|---|
| アルコール、エチレン | ○ | |
|---|
| 酸(65℃以下) | ○ | |
|---|
| 酸(65℃以上) | | × |
|---|
| アセトン | | × |
|---|
| 芳香類溶媒 | | × |
|---|
| 塩素化炭化水素 | | × |
|---|
| エチール アセティト | | × |
|---|
| 強アルカリ性溶液 | | × |
|---|
| ガソリン | ○ | |
|---|
| 潤滑油 | ○ | |
|---|
| 炭化水素 | ○ | |
|---|
| 油 | ○ | |
|---|
| 塩類溶液 | ○ | |
|---|
| 水(65℃以上) | | × |
|---|
|

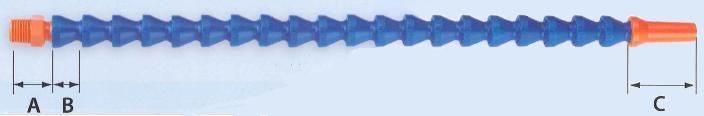

汎用クーラントホースの長さ計算式について
下記に長さの計算式の事例を示します。
計算式
| | コネクターサイズ(A) | + | 有効ホースサイズ(B | × | 接続ホース数量) | + | ノズル(C) | = | 総長さ |
| | (A) | + | (B) | × | ホースの数量 | + | (C) | = | 総長さ |
| 1/4" | 10.2㎜ | + | 14.5㎜ | × | ホースの数量 | + | 35.2㎜ | = | 総長さ |
| 3/8" | 12.7㎜ | + | 17.5㎜ | × | ホースの数量 | + | 39.2㎜ | = | 総長さ |
| 1/2" | 14.8㎜ | + | 21.9㎜ | × | ホースの数量 | + | 37.8㎜ | = | 総長さ |
| 3/4" | 14.2㎜ | + | 23.9㎜ | × | ホースの数量 | + | 43.0㎜ | = | 総長さ |

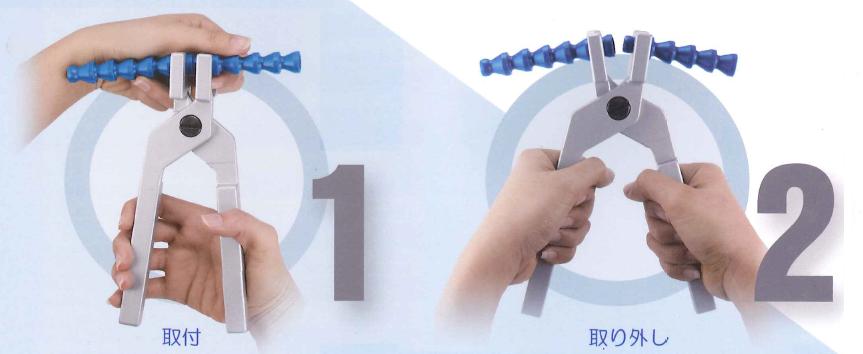

汎用クーラントホースの取付及び取り外し方法について
専用の特殊プライヤーを使用し、クーラントホースをシンプル且つ簡単に接続することができます。
又、特殊プライヤーは取り外しにも使用できます。

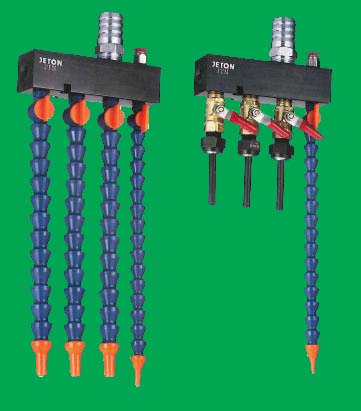

流量調整ユニットは、水量調整を必要とする機械機器のすべてのタイプに使用することができます。
取り付けが簡単で、取付けられた機械を美しく見せる、有効な調整ユニットあります。

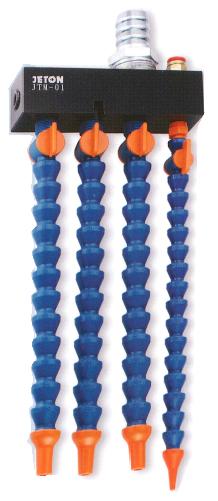

JTM-01 調整ユニット
トータル流量ユニット 1セット
1/4"クーラント調整ホース&バルブユニット 1セット
3/8"クーラント調整ホース&バルブユニット 3セット

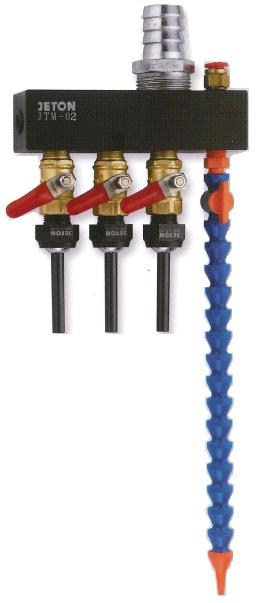

JTM-02 調整ユニット
トータル流量ユニット 1セット
1/4"クーラント調整ホース&バルブユニット 1セット
高圧専用ノズル 3セット

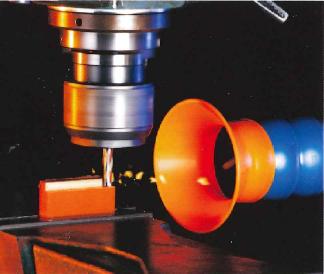

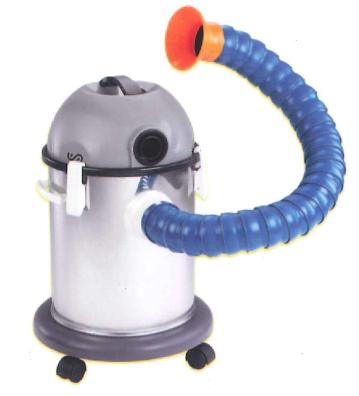

吸引フレキシブルチューブは、吸引システムデザインされたものです。
そして、ホコリ、微粒子等を吸収できます。
チューブはワークエリアの範囲で全ての場所に届く様に調整できます。
長さにおいても同様である。
コネクターとノズルは利用でき、最も適した寸法を選定できます。
そして、この吸引システムは3"PVC排水パイプ及び3"金属パイプ或いは簡易吸引クリーナーに接続することができます。
・チューブは360°回転し、角度は簡単に調整できます。
・理想的な位置にセットできます。
・耐久性、耐圧性、耐摩耗性により優れたPOMプラスチックスチールを使用しています。
・高いフレキシブルがあり、曲げにより内径は検証しない、そして、曲げ半径は役145㎝です。
熱特性
・溶解点:165℃
・耐久温度:65℃(最大)
注意
これらの吸引チューブは、プラスチックスチールを材料として作られています。
この材料は、高い熱伝導がありますので、火災を防ぐために火災要因から遠ざける必要があります。
