フラットタイプLEDライト

GLO-GOLDEN LIGHTINGのフラットタイプLEDライトは 「GTL-6・GTL-24シリーズ」 「GTEシリーズ」 「GLEシリーズ」 「GLBシリーズ」 「GTEDシリーズ」 「GTNシリーズ」 「GLNシリーズ」 「GTSシリーズ」 「GLTシリーズ」 「GTFシリーズ」 「HL, HSシリーズ」 「SFシリーズ」 の計12種類を取り扱っています。

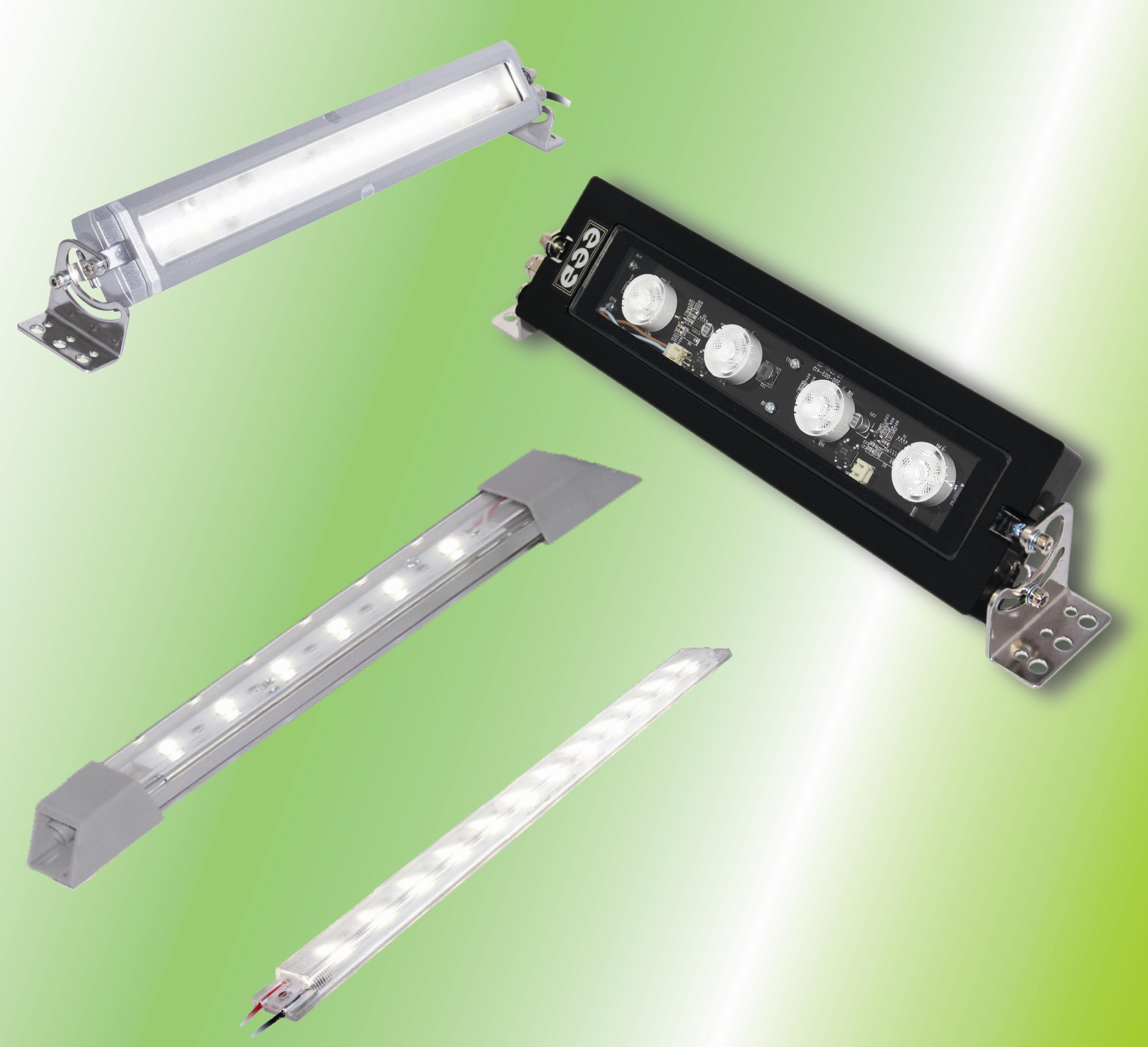

フラットタイプLEDライトは工作機械及び産業機械へ取り付ける用途で開発された薄型のLEDライトで、 LEDライトの幅や長さ、取付方法、接線の方式等が違る7シリーズと数種類の取付台座を組み合わせることに より様々な場所に設置頂けます。

商品の見積、質問等がございましたら問い合わせ先まで御連絡下さい。

LEDライト2024年版のカタログの閲覧

イプロスからカタログをダウンロード



密閉防水式LEDライト

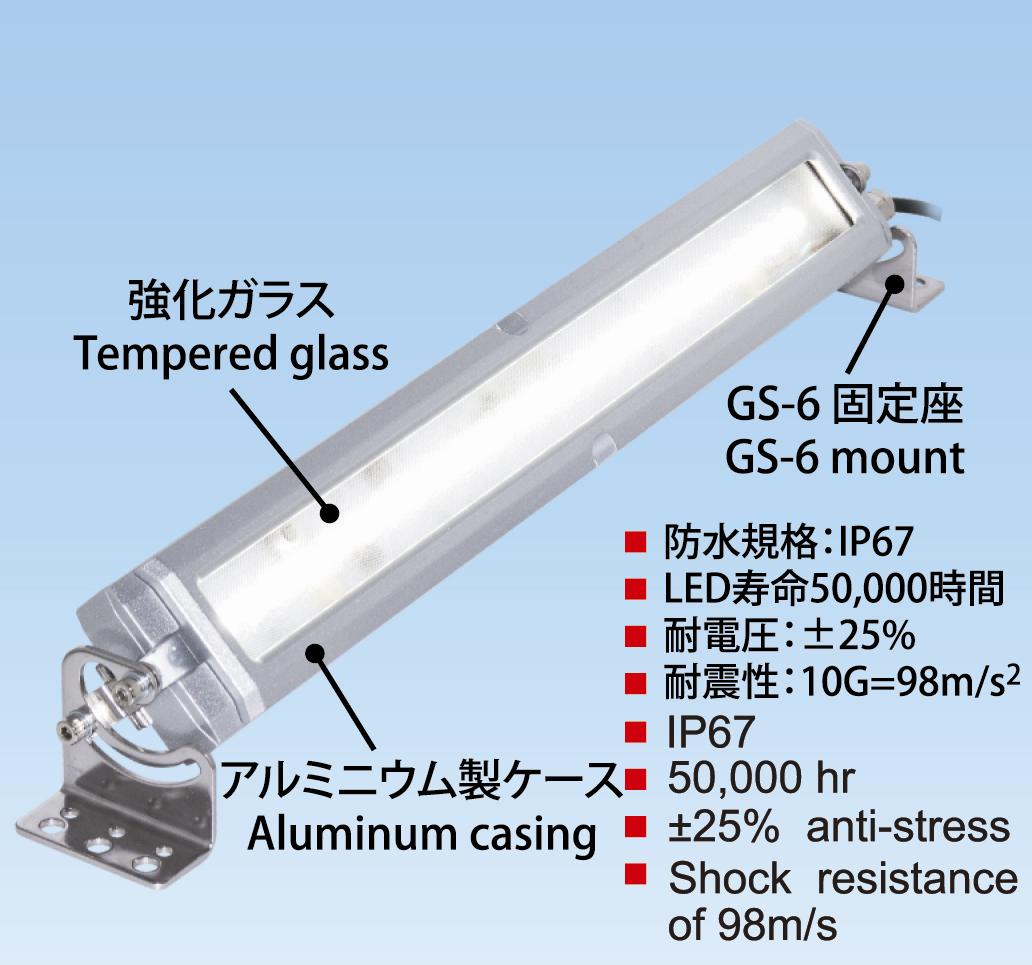

GTL-6・GTL-24シリーズ

GTLシリーズは工作機械向けに開発されたシリーズです。 ライトのフレームはアルミニウム製のため熱、腐食、摩耗に対して強い耐性を持っています。 さらに、ガラスは強化ガラスを使用しており、ライトの全面に対して防水規格IP67を保証しており、耐震性も10G(98m/s2)を保証しています。

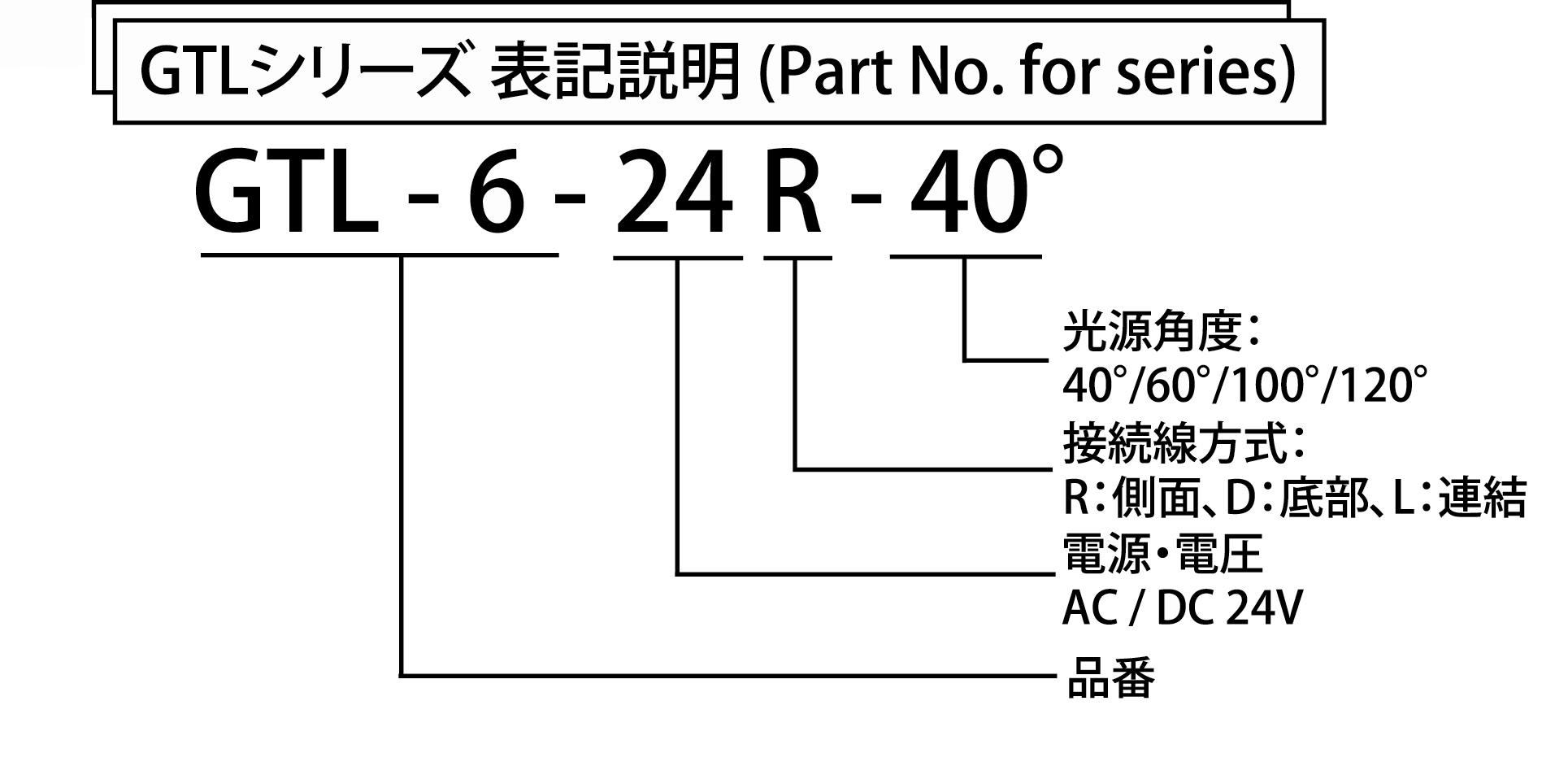

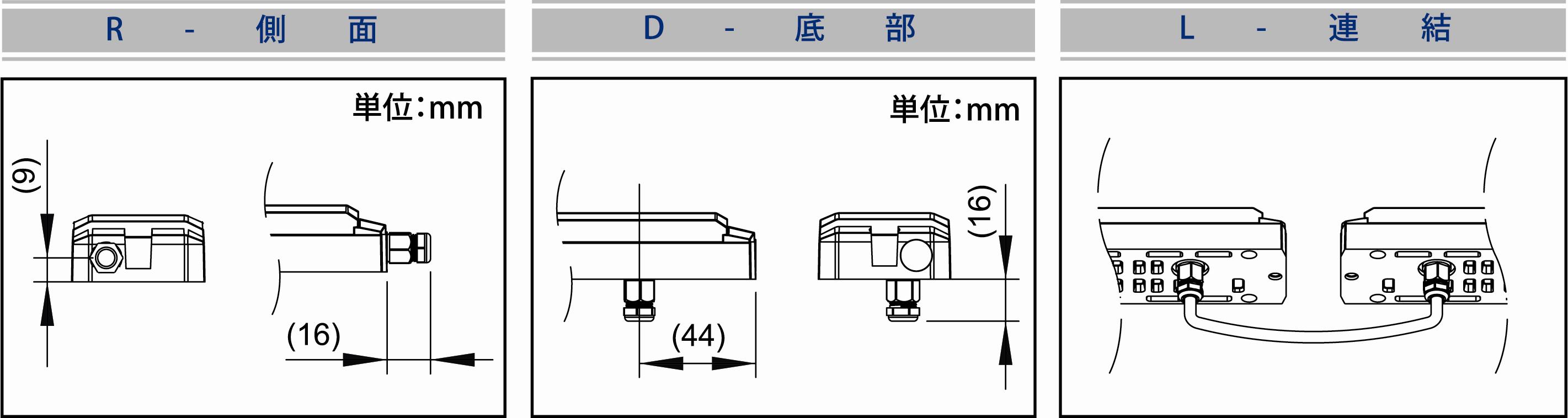

また、接続線の方式は下のような3種類から選べる上に本体の厚みも25mmと薄型なため限られたスペースでもご使用頂けます。

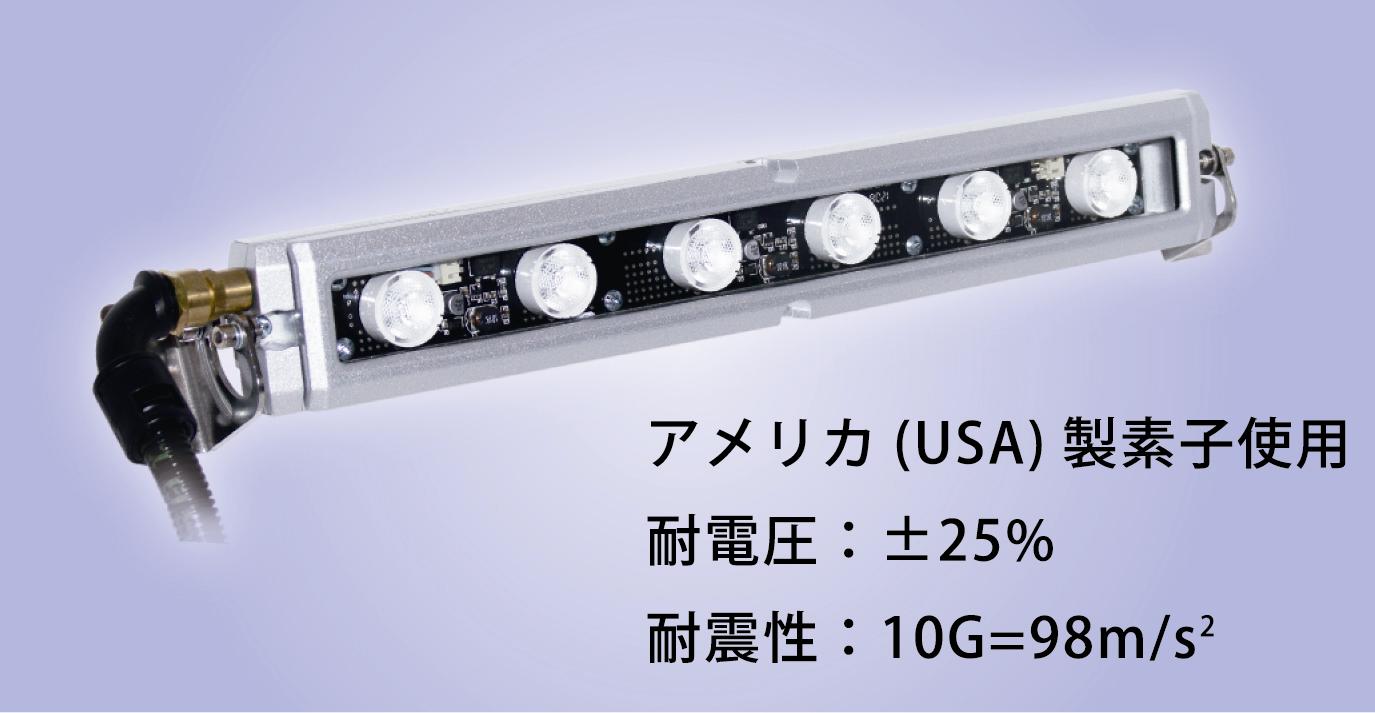

GTL-6シリーズはアメリカ製素子が使用されており光源角度は40°、60°、100°の3種類から選べます。
■ 規格 (Specifications)
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)
GTL-6 アルミニウム 350mm 12W DC 24V IP67
■ LED規格 (LED Specifications)
品番(Type) 光源角度(DEG) 色温度
(Color temperature)		 照度距離
(Illumination Distance)
GTL-6-24R-40 40° 5500K-6000K 2.0M / 500Lux
GTL-6-24R-60 60° 5500K-6000K 1.5M / 500Lux
GTL-6-24R-100 100° 5500K-6000K 0.8M / 500Lux

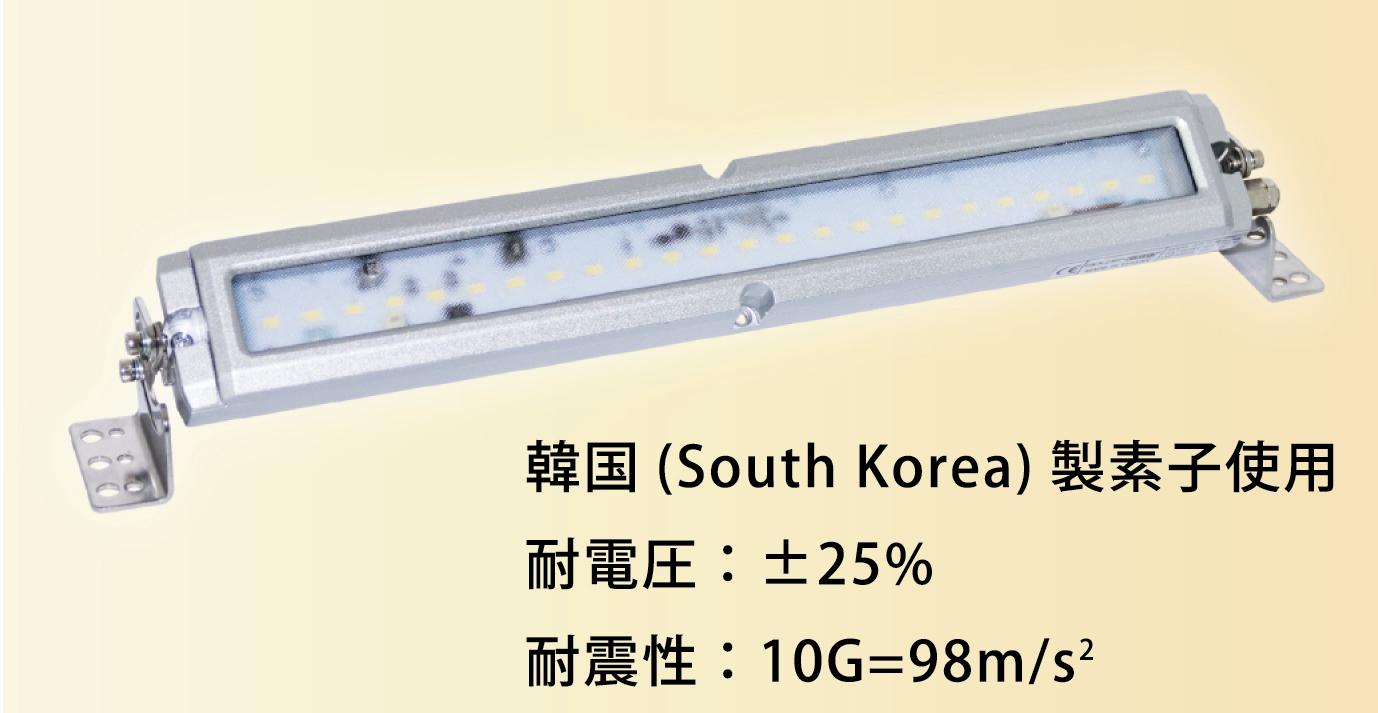

GTL-24シリーズは韓国製素子を使用しているためGTL-6シリーズよりも安価になっています。
■ 規格 (Specifications)
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)
GTL-24 アルミニウム 350mm 12W DC 24V IP67
■ LED規格 (LED Specifications)
品番(Type) 光源角度(DEG) 色温度
(Color temperature)		 照度距離
(Illumination Distance)
GTL-24-24R-120 120° 5500K-6000K 0.85M / 500Lux
ページのトップに戻る

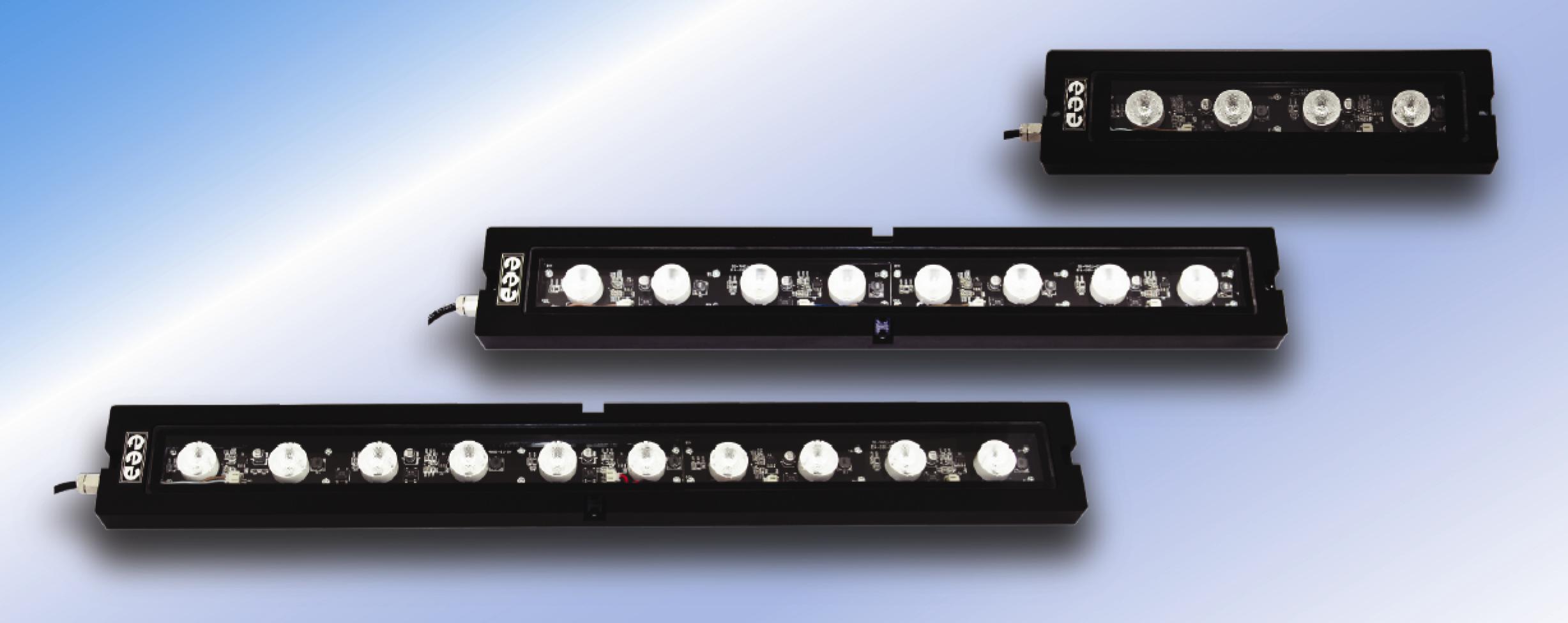

■ GTE-4, GTE-8, GTE-10


■ GTE-148, GTE-348
GTEシリーズ 超薄型
防水式LEDライト

GTEシリーズLEDライトは、従来の工作機械用の形状と比べコンパクトな形状のLEDライトです。 GTEシリーズの電気効率は従来の電球と比べて1/2の消費電力で済みます。 また、LEDのケースはアルミニウム製で伝導率±25%、耐熱性50℃まで、防水規格IP67を保証しています。 さらに、このケースは耐久性も優れており厳しい環境でもご使用頂けます。

■ GTE-4,8,10 規格 (GTE-4,8,10 Specifications)
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)
GTE-4 アルミニウム 260mm 8W AC / DC 24V IP67
GTE-8 アルミニウム 466mm 16W AC / DC 24V IP67
GTE-10 アルミニウム 560mm 20W AC / DC 24V IP67
■ GTE-4,8,10 規格 (GTE-4,8,10 Specifications)
品番
(Type)		 光源角度
(DEG)		 照度距離
(Illumination Distance)		 色温度
(Color Temperature)
GTE-4 40° 1.9m / 500 Lux 5500K - 6000K
GTE-8 40° 2.3m / 500 Lux 5500K - 6000K
GTE-10 40° 2.5m / 500 Lux 5500K - 6000K
GTE-4 60° 1.3m / 500 Lux 5500K - 6000K
GTE-8 60° 1.7m / 500 Lux 5500K - 6000K
GTE-10 60° 1.8m / 500 Lux 5500K - 6000K

■ GTE-1xx,3xx 規格 (GTE-1xx,3xx Specifications)　光源角度：120°
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)		 照度距離
(Illumination Distance)
GTE-124 アルミニウム 340mm 10W AC / DC 24V IP67 0.75m / 500Lux
GTE-148 アルミニウム 640mm 20W AC / DC 24V IP67 0.95m / 500Lux
GTE-324 アルミニウム 295mm 11.5W AC / DC 24V IP67 0.75m / 500Lux
GTE-348 アルミニウム 550mm 10W AC / DC 24V IP67 1.05m / 500Lux

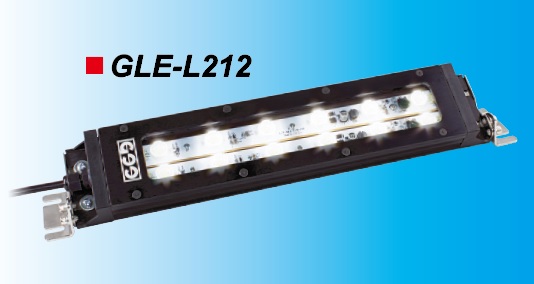

GLEシリーズ


■ LED規格 (LED Specifications)
品番
Type		 電源・電圧
Supply Voltage		 消費電力
LED Watts		 寸法[mm]
Dimensions		 ガラス
Glass		 光束
Luminous Flux		 照度
Illuminance		 光源角度
Beam angle
GLE-236 DC 24V 8.5W A=180,B=170
C=230,D=206		 M
T		 1080 lm 0.6m/500Lux
0.65m/500Lux		 DEG:120°
GLE-200 DC 24V 9W A=236,B=226
C=286,D=262		 M
T		 1500 lm 0.8m/500Lux
0.85m/500Lux		 DEG:120°
GLE-250 DC 24V 9W A=286,B=276
C=336,D=312		 M
T		 1750 lm 0.8m/500Lux
0.85m/500Lux		 DEG:120°
GLE-324 DC 24V 10W A=330,B=320
C=380,D=356		 M 910 lm 0.75m/500Lux DEG:120°
GLE-348 DC 24V 20W A=530,B=520
C=580,D=556		 M 1820 lm 1.15m/500Lux DEG:120°
GLE-L3 DC 24V 8.5W A=180,B=170
C=230,D=260		 T 600 lm 1.4m/500Lux DEG:40°
GLE-L8 DC 24V 10W A=330,B=320
C=380,D=356		 T 810 lm 1.7m/500Lux DEG:40°
GLE-L212 DC 24V 20W A=330,B=320
C=380,D=356		 T 2200 lm 2.2m/500Lux DEG:40°

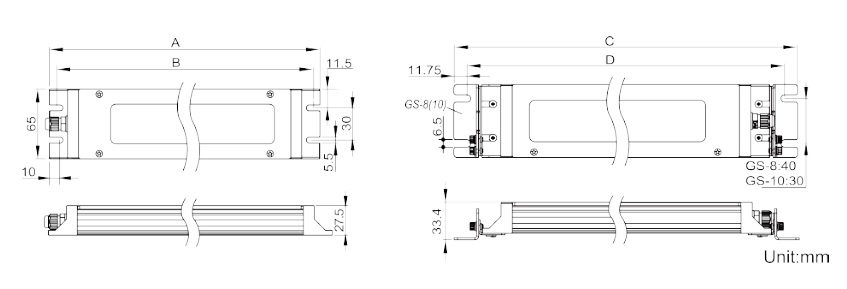

■ 寸法等


GLBシリーズ


■ LED規格 (LED Specifications)
品番
Type		 電源・電圧
Supply Voltage		 消費電力
LED Watts		 寸法[mm]
Dimensions		 ガラス
Glass		 光束
Luminous Flux		 照度
Illuminance		 光源角度
Beam angle
GLB-236 DC 24V 8.5W A=156,B=141.5
C=211,D=188		 M
T		 1080 lm 0.6m/500Lux
0.65m/500Lux		 DEG:120°
GLB-200 DC 24V 9W A=212,B=197.5
C=267,D=244		 M
T		 1500 lm 0.8m/500Lux
0.85m/500Lux		 DEG:120°
GLB-250 DC 24V 9W A=262,B=247.5
C=317,D=294		 M
T		 1750 lm 0.8m/500Lux
0.85m/500Lux		 DEG:120°
GLB-324 DC 24V 10W A=306,B=291.5
C=361,D=338		 M 910 lm 0.75m/500Lux DEG:120°
GLB-348 DC 24V 20W A=506,B=491.5
C=561,D=538		 M 1820 lm 1.15m/500Lux DEG:120°
GLB-L3 DC 24V 8.5W A=156,B=141.5
C=211,D=188		 T 600 lm 1.4m/500Lux DEG:40°
GLB-L8 DC 24V 10W A=306,B=291.5
C=361,D=338		 T 810 lm 1.7m/500Lux DEG:40°
GLB-L212 DC 24V 20W A=306,B=291.5
C=261,D=338		 T 2200 lm 2.2m/500Lux DEG:40°

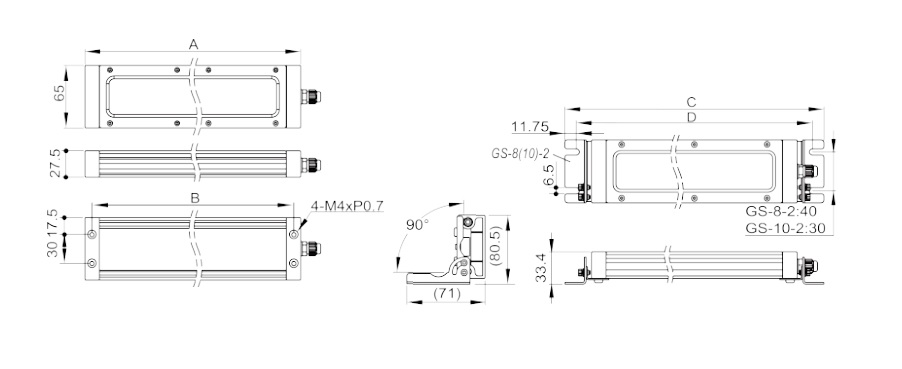

■ 寸法等


ページのトップに戻る

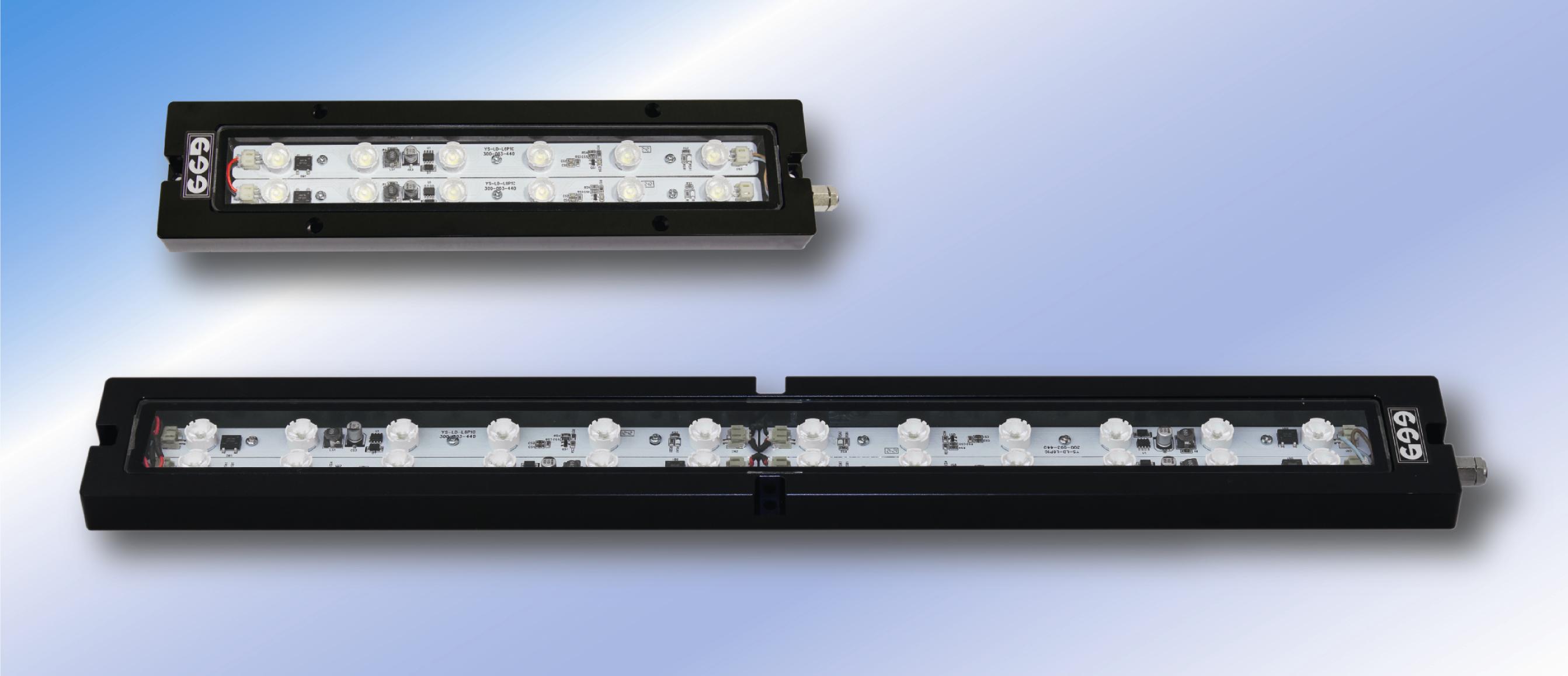

GTED 超薄型ワイドタイプ
防水式LEDライト

GTEDシリーズLEDライトは、GTEシリーズと比べLED素子を多く使用しており、照度範囲が広いのが特徴です。
また、LEDのGTEシリーズと同じ素材を使用しているため耐久性に優れ厳しい環境でもご使用頂けます。

■ LEDランプ仕様 (Lamp Specifications)
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)
GTED-12 アルミニウム 305mm 18W AC / DC 24V IP67
GTED-24 アルミニウム 560mm 36W AC / DC 24V IP67
■ LED規格 (LED Specifications)
品番
(Type)		 光源角度
(DEG)		 照度距離
(Illumination Distance)		 色温度
(Color Temperature)
GTED-12 40° 2.2m / 500Lux 5500K-6000K
GTED-24 40° 3.2m / 500Lux 5500K-6000K
GTED-12 60° 1.8m / 500Lux 5500K-6000K
GTED-24 60° 2.4m / 500Lux 5500K-6000K
GTED-12 反射防止・拡散型 0.8m / 500Lux 5500K-6000K
GTED-24 反射防止・拡散型 1.1m / 500Lux 5500K-6000K
ページのトップに戻る

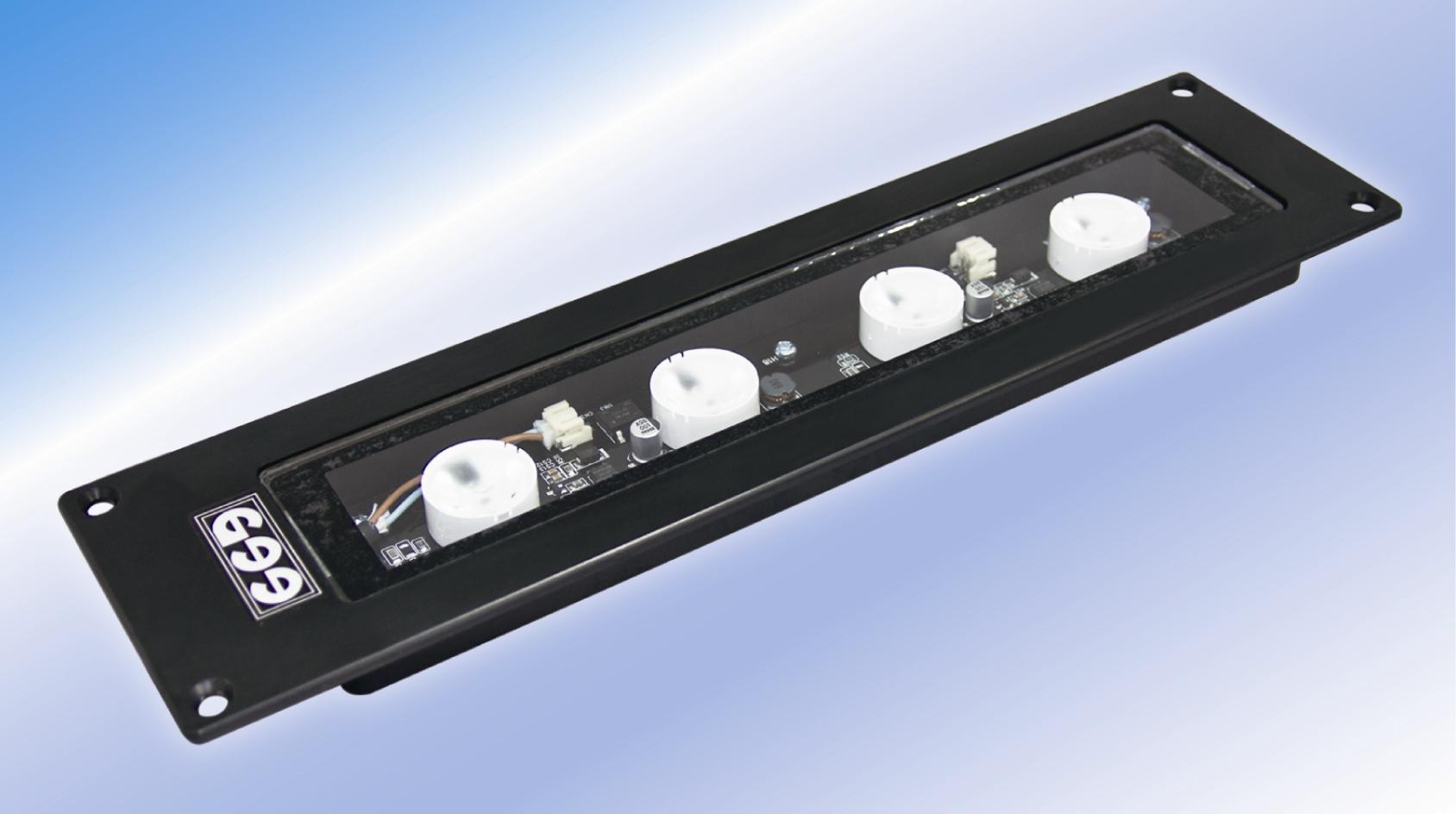

■ GTN-4

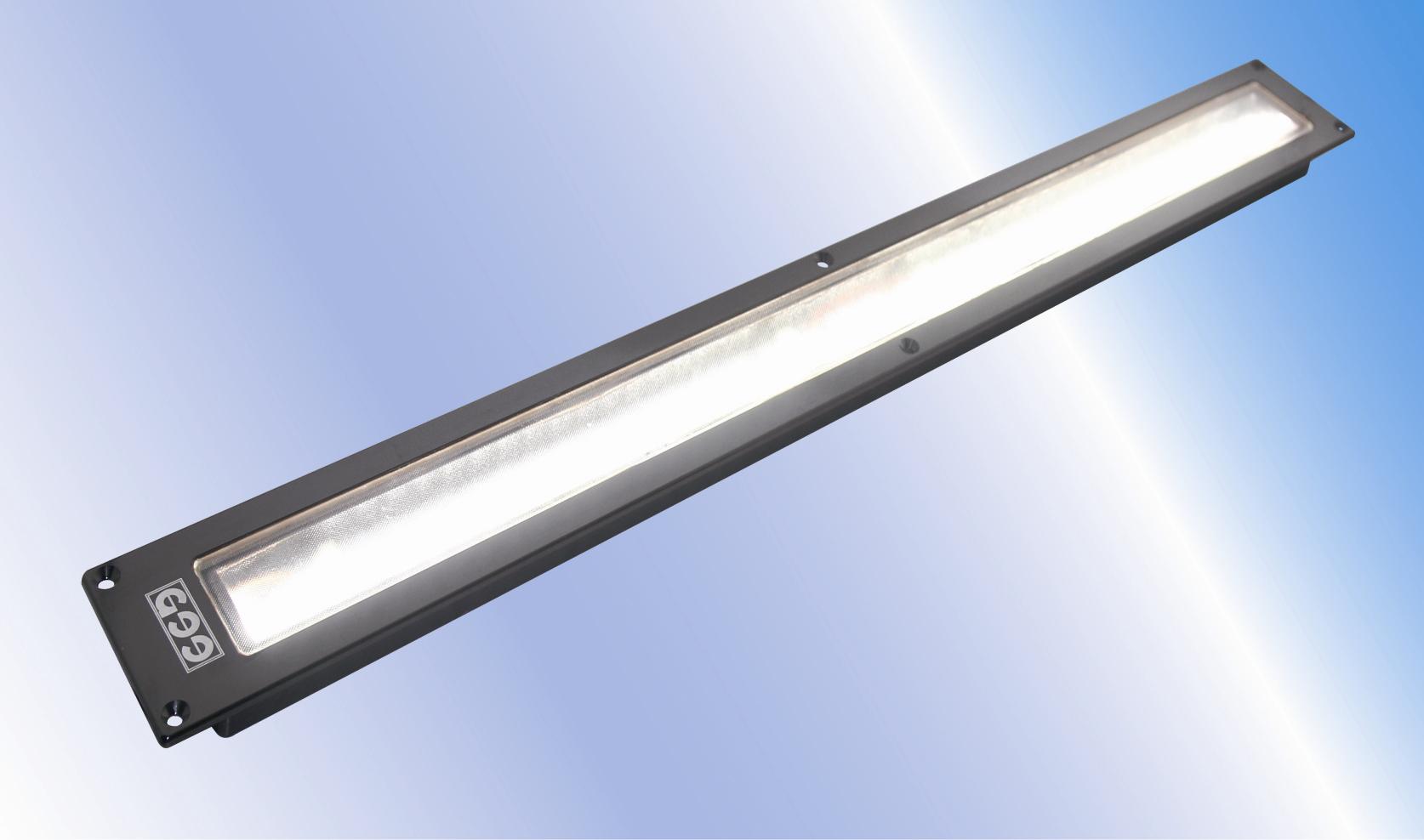

■ GTN-148
GTN 埋め込み型防水式LEDライト

GTNシリーズはGTEシリーズと同等の明るさを発揮するだけではなく、本体部分を埋め込むことにより設置後の突出部分を3mmに抑える事ができるタイプです。 このシリーズはライトの突出部分を抑えたい場合にとても有効です。

■ GTN-4,6 規格 (GTE-4,6 Specifications)
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)
GTN-4 アルミニウム 284mm 8W AC / DC 24V IP67
GTE-6 アルミニウム 284mm 12W AC / DC 24V IP67
■ GTN-4,6 規格 (GTN-4,6 Specifications)
品番
(Type)		 光源角度
(DEG)		 照度距離
(Illumination Distance)		 色温度
(Color Temperature)
GTN-4 40° 1.9m / 500 Lux 5500K - 6000K
GTN-4 60° 1.3m / 500 Lux 5500K - 6000K
GTN-4 120° 0.5m / 500 Lux 5500K - 6000K
GTN-6 40° 2.0m / 500 Lux 5500K - 6000K
GTN-6 60° 1.5m / 500 Lux 5500K - 6000K
GTN-6 120° 0.6m / 500 Lux 5500K - 6000K

■ GTN-1xx,3xx 規格 (GTN-1xx,3xx Specifications)　光源角度：120°
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)		 照度距離
(Illumination Distance)
GTN-124 アルミニウム 366mm 10W AC / DC 24V IP67 0.75m / 500Lux
GTN-148 アルミニウム 666mm 20W AC / DC 24V IP67 0.95m / 500Lux
GTN-324 アルミニウム 366mm 11.5W AC / DC 24V IP67 0.75m / 500Lux
GTE-348 アルミニウム 550mm 23W AC / DC 24V IP67 1.05m / 500Lux


GLNシリーズ


■ LED規格 (LED Specifications)
品番
Type		 電源・電圧
Supply Voltage		 消費電力
LED Watts		 寸法[mm]
Dimensions		 ガラス
Glass 		光束
Luminous Flux		 照度
Illuminance		 光源角度
Beam angle
GLN-236 DC 24V 8.5W ③ M
T		 1080 lm 0.6m/500Lux 0.65m/500Lux DEG:120°
GLN-324 DC 24V 10W ③ M 910 lm 0.75m/500Lux DEG:120°
GLN-348 DC 24V 20W ① M 1820 lm 1.15m/500Lux DEG:120°
GLN-L3 DC 24V 8.5W ② T 600 lm 1.4m/500Lux DEG:40°
GLN-L8 DC 24V 10W ① T 810 lm 1.7m/500Lux DEG:40°
GLN-L212 DC 24V 20W ① T 2200 lm 2.2m/500Lux DEG:40°

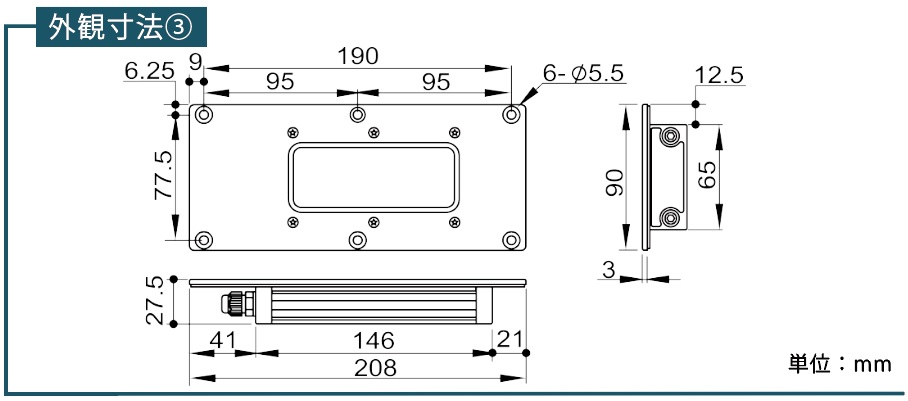

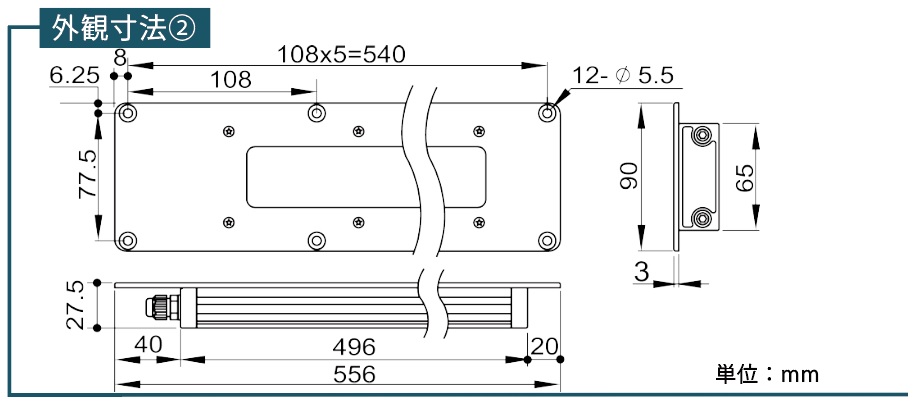

■ 寸法等



ページのトップに戻る

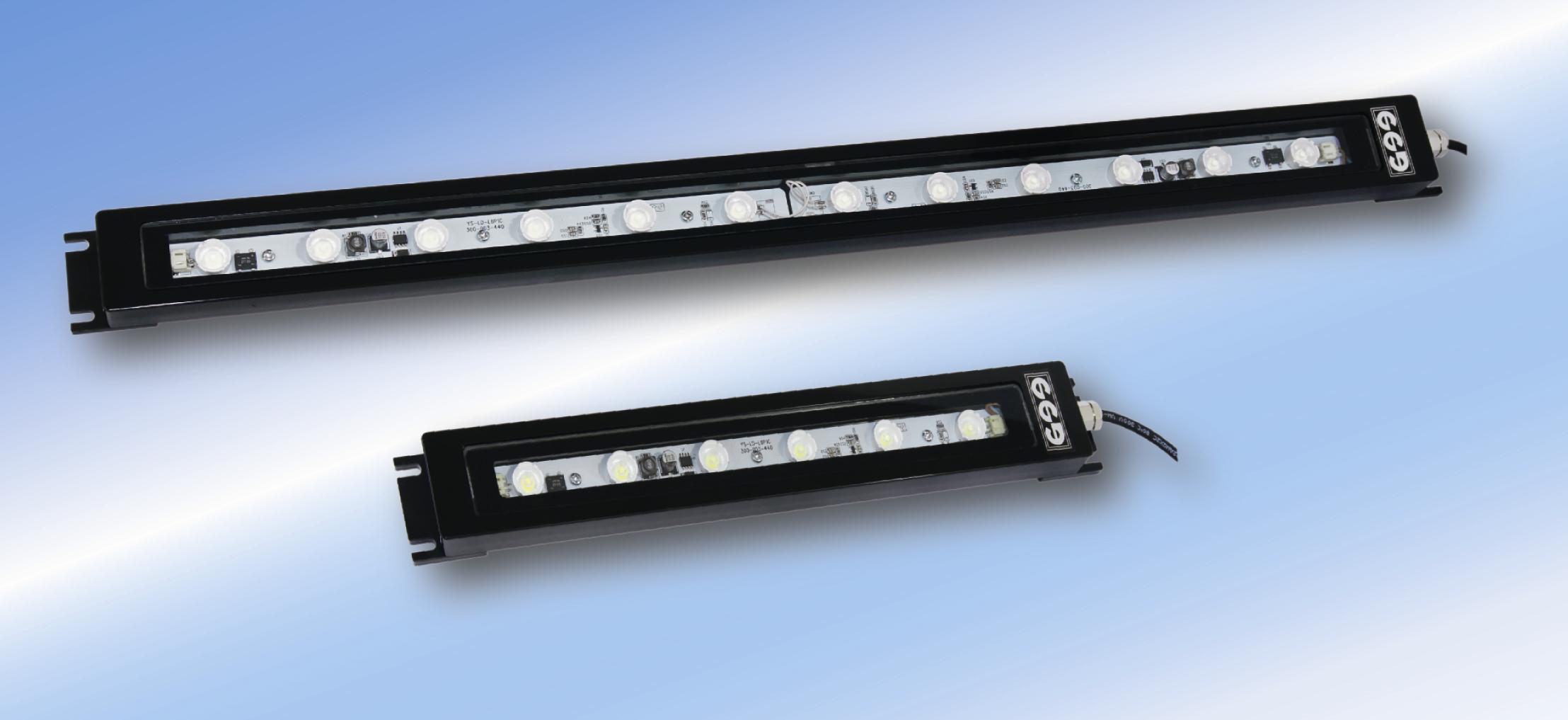

GTS ミニ防水式LEDライト

GTSシリーズはライトの幅がGTEシリーズと比べて狭くなっているため小さなスペースに適しています。
また、取り付けに関しては取り付け器具を使用することなく４箇所をねじで固定することにより設置出来ます。

■ LEDランプ仕様 (Lamp Specifications)
品番
(Type)		 材質
(Material)		 ライト長
(Lamp Length)		 ワット数(W) 電圧(V) 防水規格
(Enclosure)
GTS-6 アルミニウム 305mm 9W AC / DC 24V IP67
GTS-12 アルミニウム 565mm 18W AC / DC 24V IP67
■ LED規格 (LED Specifications)
品番
(Type)		 光源角度
(DEG)		 照度距離
(Illumination Distance)		 色温度
(Color Temperature)
GTS-6 40° 1.6m / 500Lux 5500K-6000K
GTS-12 40° 2.1m / 500Lux 5500K-6000K
GTS-6 60° 1.2m / 500Lux 5500K-6000K
GTS-12 60° 1.7m / 500Lux 5500K-6000K
GTS-6 反射防止・拡散型 0.5m / 500Lux 5500K-6000K
GTS-12 反射防止・拡散型 0.7m / 500Lux 5500K-6000K
ページのトップに戻る

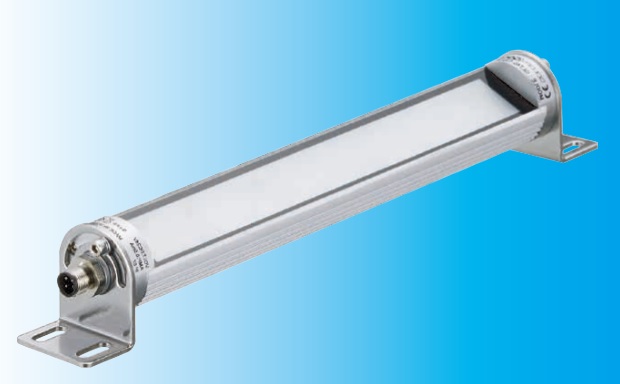

■ GLT40-110
防水・防塵・耐切削油仕様 LEDライト GLTシリーズ

蛍光管型LEDライトと似た構造になっており 照らす方向を調節することが可能な 防水・防塵・耐切削油仕様のLEDライトです。


■ 製品仕様 (Lamp Specifications)
品番
Type		 電源・電圧
Supply Voltage		 消費電力
LED Watts		 寸法[mm]
Dimensions		 光束
Luminous Flux		 照度
Illuminance		 光源角度
Beam angle
GLT40-110 DC 24V 12W A=280,B=340,C=313 1700 lm 0.8m/500Lux DEG:120°
GLT40-120 DC 24V 24W A=540,B=600,C=573 3400 lm 1.1m/500Lux DEG:120°
GLT40-130 DC 24V 36W A=780,B=840,C=813 5100 lm 1.3m/500Lux DEG:120°
GLT40-140 DC 24V 48W A=1040,B=1100,C=1073 6800 lm 1.5m/500Lux DEG:120°

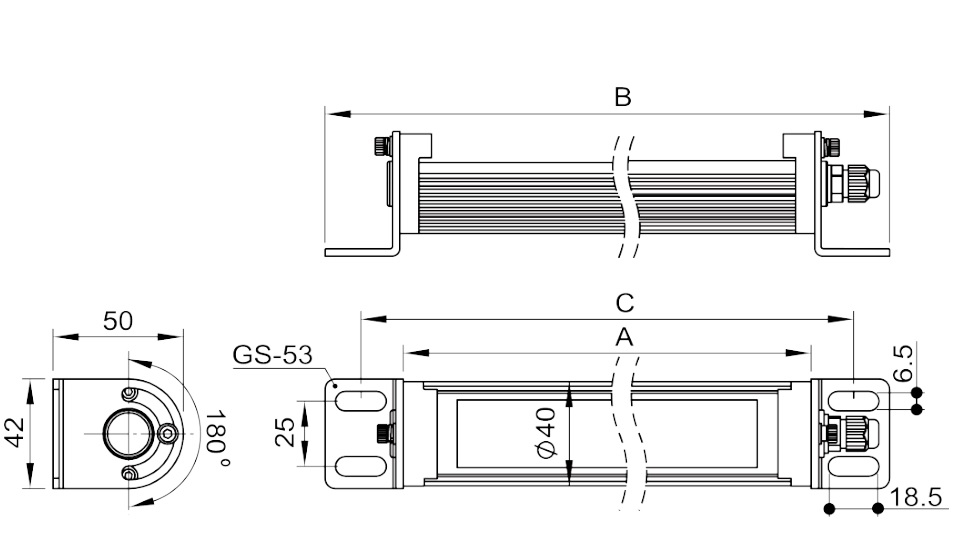

■ 寸法等


ページのトップに戻る

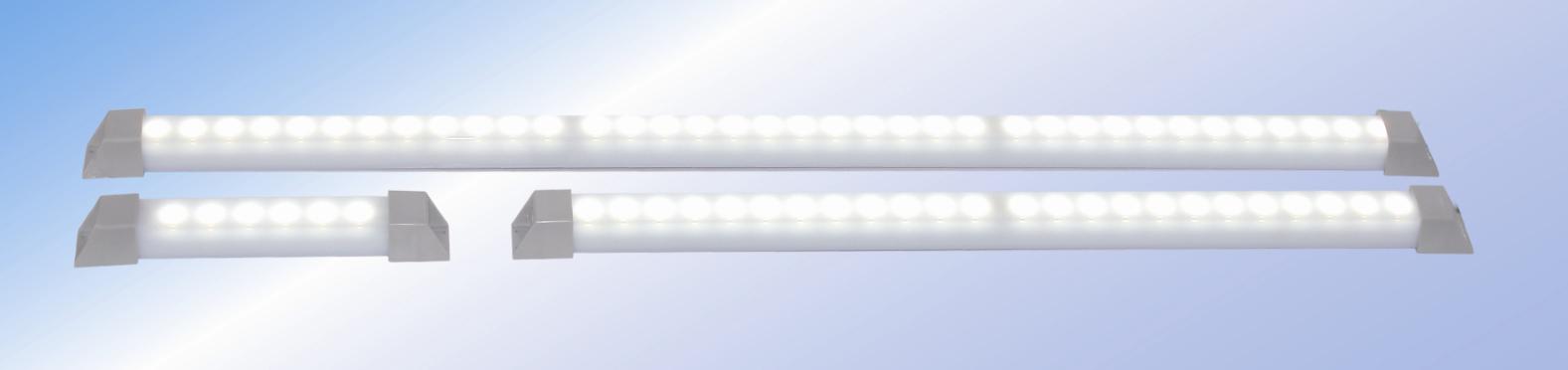

■ GTF (白色)


■ GTF (透明)

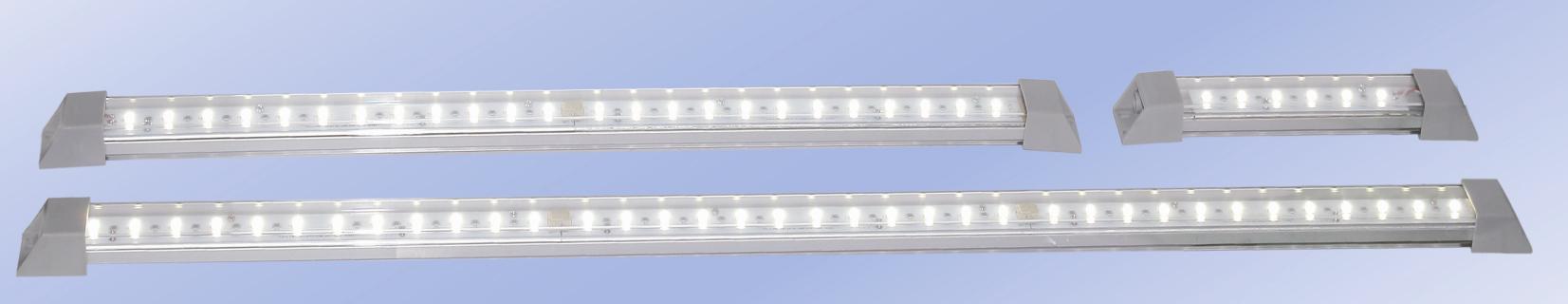

GTFシリーズ 防水式LEDライト

GTFシリーズは長さが210mm～1080mmまでの5種類あり、ライトの色も白と透明の２種類から選べます。 防水規格はIP65を保証しており、厚さ17.5mmの薄型なため狭いスペースでの使用に適しています。


■ 製品仕様 (Lamp Specifications)
品番
Type		 電源・電圧
Supply Voltage		 消費電力
LED Watts		 寸法[mm]
Dimensions		 光束
Luminous Flux
GTF-6, GTF2-6 DC 24V 2W A=210,B=198 250
GTF-12,GTF2-12 DC 24V 5W A=330,B=318 500
GTF-24,GTF2-24 DC 24V 10W A=580,B=568 1000
GTF-36,GTF2-36 DC 24V 15W A=830,B=818 1500
GTF-48,GTF2-48 DC 24V 20W A=1080,B=1068 2000

■ 製品仕様 (Lamp Specifications)
品番
Type		 ライト色
Color of lampshade		 照度
Illuminance
GTF-6, GTF2-6 透明
白		 0.4m/500Lux
0.35m/500Lux
GTF-12,GTF2-12 透明
白		 0.6m/500Lux
0.5m/500Lux
GTF-24,GTF2-24 透明
白		 0.75m/500Lux
0.65m/500Lux
GTF-36,GTF2-36 透明
白		 0.9m/500Lux
0.75m/500Lux
GTF-48,GTF2-48 透明
白		 1.0m/500Lux
0.85m/500Lux
ページのトップに戻る
防水式LEDライト

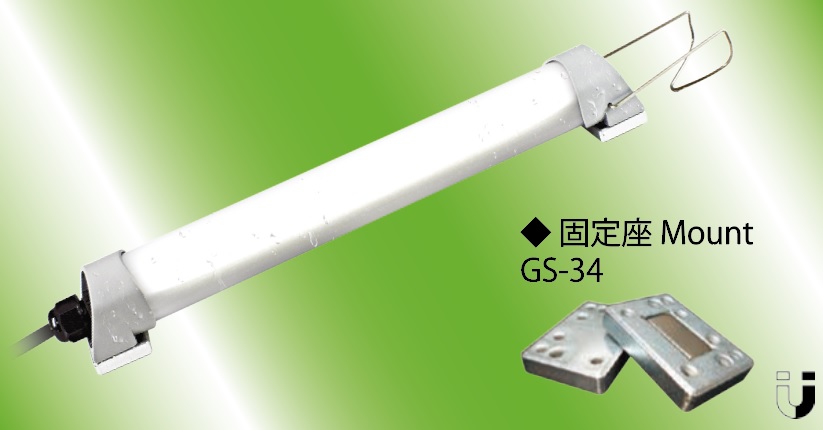

HL, HSシリーズ

HL シリーズは様々な場所で使用することができる工作機械などのメンテナンス作業に適した商品です。 ライトの先端にフックがついているので、突起部に吊り下げて使用可能です。 HSシリーズはHLシリーズからフックを取り除いたシリーズです。


■ 製品仕様 (Lamp Specifications)
品番
Type		 電源・電圧
Supply Voltage		 消費電力
LED Watts		 寸法[mm]
Dimensions		 光束[lm]
Luminous Flux		 照度
Illuminance
HL-S18 DC 24V 7.5W A=200,B=190 1080 0.65m/500Lux
HL-18 DC 24V or AC 100V-240V 7.5W A=300,B=290 1080 0.65m/500Lux
HL-36 DC 24V or AC 100V-240V 15W A=520,B=510 2160 1.0m/500Lux
HL-54 AC 100V-240V 22.5W A=735,B=725 3780 1.15m/500Lux
HL-72 AC 100V-240V 30W A=950,B=940 5054 1.3m/500Lux


■ 製品仕様 (Lamp Specifications)
品番
Type		 電源・電圧
Supply Voltage		 消費電力
LED Watts		 寸法[mm]
Dimensions		 光束[lm]
Luminous Flux		 照度
Illuminance
HS-6 DC 24V 2W A=210,B=198 360 0.35m/500Lux
HS-24 DC 24V 5W A=330,B=318 850 0.55m/500Lux
HS-48 DC 24V 10W A=580,B=568 1700 0.75m/500Lux
HS-72 DC 24V 15W A=830,B=818 2550 0.85m/500Lux
HS-96 DC 24V 20W A=1080,B=1068 3400 1.0m/500Lux
ページのトップに戻る
超極薄型防水式LEDライト

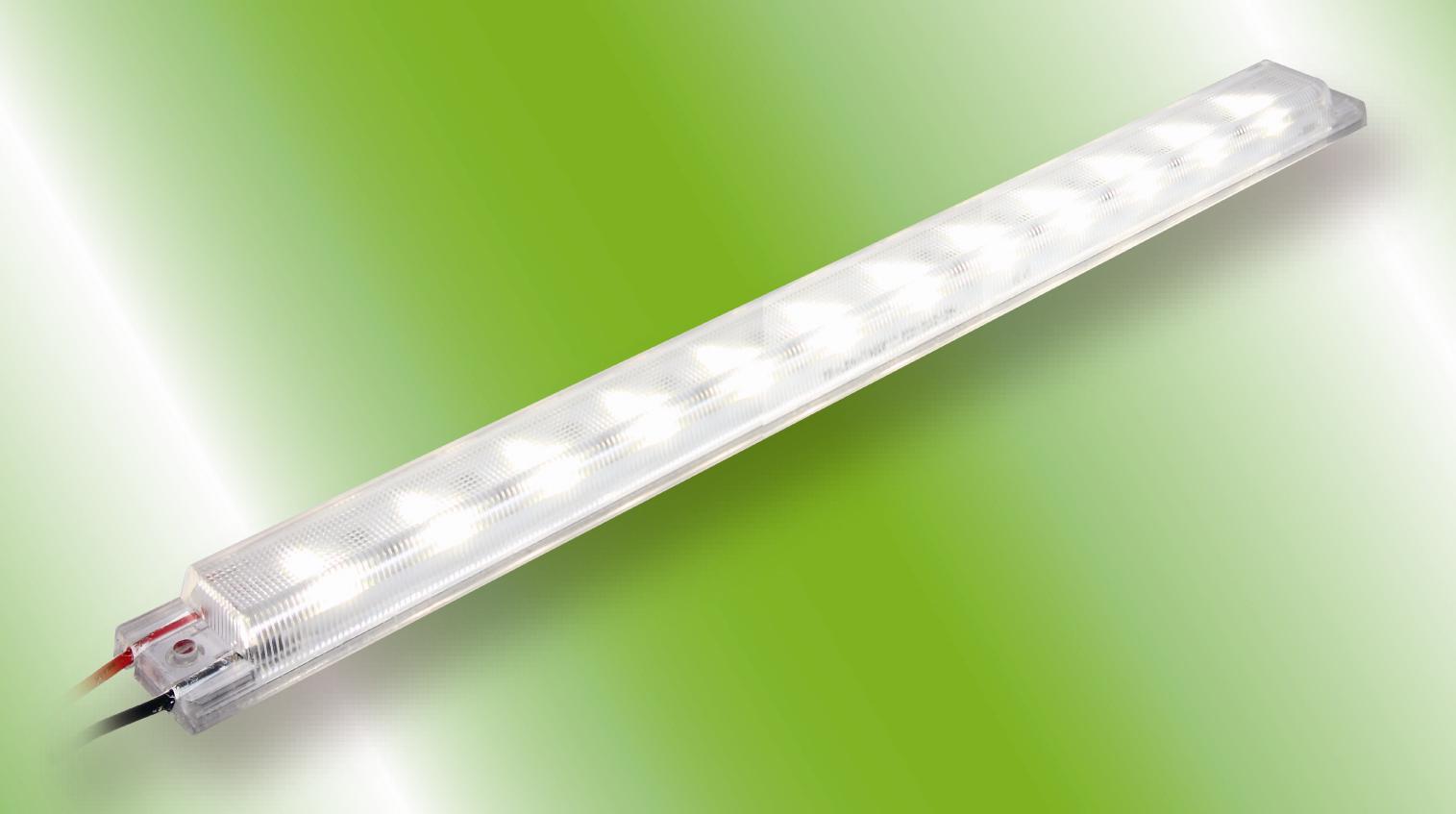

SFシリーズ

SFシリーズは現在弊社で取り扱っている外付け用のLEDライトの中で 最も薄い厚さ9.4mmのLEDライトです。 そのため、このシリーズは埋め込みタイプが使用できない 狭いスペースでの使用に最適です。


■ 製品仕様 (Lamp Specifications)
品番
(Type)		 ライト長
(Lamp Length)		 電源
(Voltage)		 ワット数(W) 防水規格
(Enclosure)
SF-12 286mm DC 24V 4.6W IP 65

■ LED規格 (LED Specifiations)
品番
(Type)		 照度距離
(Illumination Distance)		 色温度
(Color Temperature)
SF-12 0.4m / 500 Lux 5500K-6000K
