GLO-LIGU スピニングホルダー　製品案内

GLO-LIGUスピニングホルダーは一般的なERコレットタイプ、サイドロックタイプ、 油圧タイプ、バックプルタイプ、熱収縮タイプよりも優れた保持力、耐震ダンピングシステムを有しており、加工後の表面粗さの向上も期待できます。
GLO-LIGUスピニングホルダーは、内部のウォームギア&ホイール(ギア比1:16)により、六角レンチだけで素早く簡単に強力な締め付けを行うことができます。 さらに、耐震ダンピングシステムにより振動を低減し、工具寿命の寿命延長にも貢献します。 また、内部・外部からの液漏れ対策のシール設計もされており安心して使用頂けます。

バランス精度 ： 2.5D / 3.0μm
動バランス特性 : G2.5 / 20,000rpm
GLO-LIGUスピニングホルダーは工具寿命を延長し、効果的に工具コストの削減、 他の関連装置の故障発生率を下げ、加工効率の向上に寄与致します。
標準製品以外にも図面等を頂くことで特注品の製作も行っています。
商品の見積、質問等がございましたら問い合わせ先まで御連絡下さい。

イプロスからカタログをダウンロード

カタログの閲覧

BT、BBT30

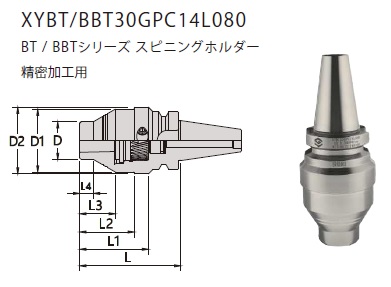

BT、BBT 30 精密加工用

品番 保持範囲(d)[mm] L L1 L2 L3 L4 D D1 D2 動バランス特性[min-1 G2.5] スパナ 推奨締め付けトルク
XYBT30GPC14L080 4~14 82 56 43 28 11 30 50 53 20000 4mm 10N・m
XYBBT30GPC14L080 4~14 82 56 43 28 11 30 50 53 20000 4mm 10N・m

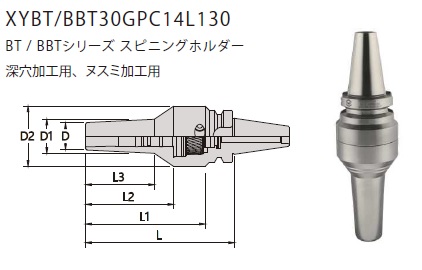

BT、BBT 30 深穴加工用、ヌスミ加工用

品番 保持範囲(d)[mm] L L1 L2 L3 D D1 D2 動バランス特性[min-1 G2.5] スパナ 推奨締め付けトルク
XYBT30GPC14L130 4~14 131 105 78 61 24 30 53 20000 4mm 10N・m
XYBBT30GPC14L130 4~14 131 105 78 61 24 30 53 20000 4mm 10N・m

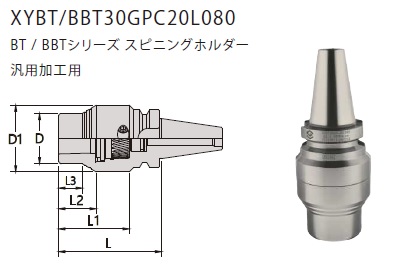

BT、BBT 30 汎用加工用

品番 保持範囲(d)[mm] L L1 L2 L3 D D1 動バランス特性[min-1 G2.5] スパナ 推奨締め付けトルク
XYBT30GPC20L080 4~20 82 56 30 19 40 53 20000 4mm 10N・m
XYBBT30GPC20L080 4~20 82 56 30 19 40 53 20000 4mm 10N・m
