GLO-LIGUスピニングホルダーは一般的なERコレットタイプ、サイドロックタイプ、
油圧タイプ、バックプルタイプ、熱収縮タイプよりも優れた保持力、耐振ダンピングシステムを有しており、加工後の表面粗さの向上も期待できます。
GLO-LIGUスピニングホルダーは、内部のウォームギア&ホイール(ギア比1:16)により、六角レンチだけで素早く簡単に強力な締め付けを行うことができます。
さらに、耐振ダンピングシステムにより振動を低減し、工具寿命の延長にも貢献します。
また、内部・外部からの液漏れ対策のシール設計もされており安心して使用頂けます。
バランス精度 ： 2.5D / 3.0μm
動バランス特性 : G2.5 / 20,000rpm
GLO-LIGUスピニングホルダーは工具寿命を延長し、効果的に工具コストの削減、
他の関連装置の故障発生率を下げ、加工効率の向上に寄与致します。
標準製品以外にも図面等を頂くことで特注品の製作も行っています。
商品の見積、質問等がございましたら問い合わせ先まで御連絡下さい。
イプロスからカタログをダウンロード
カタログの閲覧

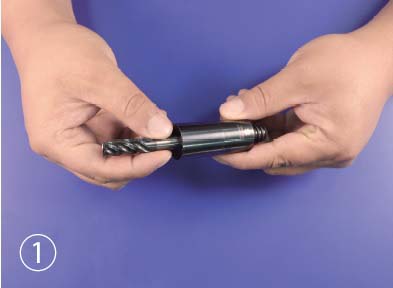

①コレットへツールを挿入しツールの長さを調整してください。
ピン付コレットの場合、ツールの長さ調整後ピンを締め付けて固定してください。
※ ツールホルダーへコレットを挿入する前に十分な清掃をしてから使用してください。

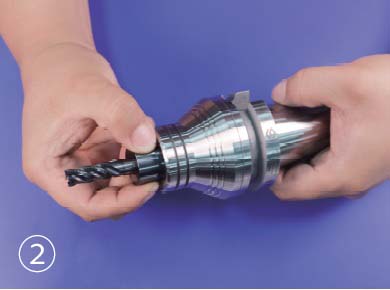

②ツールホルダーへコレットを差し込み、時計回りにねじ込み固定します。
※ 精度・保持力 等を得るために、ツールを交換する際にツールホルダーやコレットの内径を清掃してください。

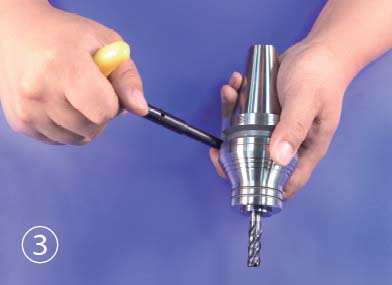

③ツールホルダー側面にトルクレンチを差し込み、トルクレンチで締め付けてください。(時計回り)
※ 適切なトルクで締め付けるために、GLO-LIGUオリジナルのトルクレンチを使用してください。
※ 使用する際は六角形の穴に合わせて使用してください。

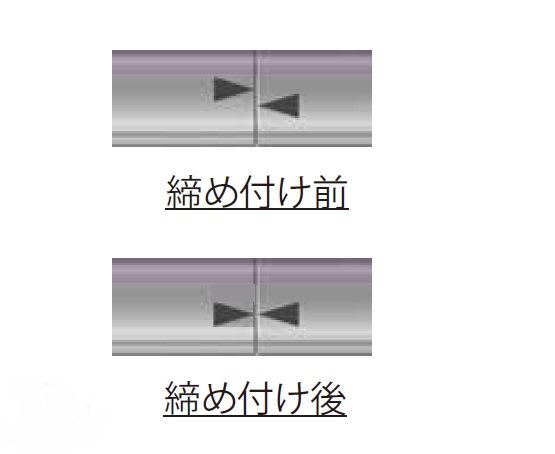

注意 ： 締め付け時はトルクレンチの▲マークを確認し、▲マークが重な
るまで締め付けてください。 過剰に締め付けると故障します。
