汎用　YSシリーズ
GLO-YS汎用精密ロックナット
  1. 信頼される高精度・高品質
    • 切削面の直角度：0.005mm
      (YSLK,YSLR,YSAM,YSMSW,YSFT,YSFTA,YSAN,YSRN)
      研削面の直角度：0.002mm
      (YSAM,YSMSW,YSFT,YSFTA)
    • 切削・研磨面の平面度：≒100%
      (ベアリング本体との当たり面)
    • ロッキングメタル素材：リン青銅(高耐摩耗)
      ロッキングメタル使用品(YSLR,YSFT,YSFTA,YSRN)
    • 本体材質：SCM440
      (YSLK,YSLR,YSAM,YSMSW,YSFT,YSFTA)
      本体材質：S45C(C45E4)調質
      (YSAN,YSRN)
    • ねじ精度：ISO 4H
    • ねじ加工方式：切削加工
      (YSLK,YSLR,YSAM,YSMSW,YSFT,YSFTA,YSAN,YSRN)
      ねじ加工方式：研削加工
      (YSAM,YSMSW,YSFT,YSFTA)
    • 硬度：HRC28°〜32°

  2. 主な用途
    • ボールねじ、伝導機
    • 高い緩み止め効果が必要な場所

  3. 取付・取外し方法
    • YSFT,YSFTA,YSRNの取付・取外し方法
      • 取付は、雄ねじを清掃後、まずロックナットをセットします。それから緩み防止のためナットについている3ヶの緩み止めセットスクリュウを0.5~1回点緩めます。 その後、最初のセットスクリュウを軽く止まるまで締め、次に2ヶ目、3ヶ目のスクリュウを順次指定の締付けトルクで増し締めを行い、その後、最初のセットスクリュウ も同じ指定トルクにて締付けて取付け完了となります。
      • 取外しは、まず3ヶのセットスクリュウを充分に緩めます。この時点ではまだセットスクリュウの先にあるロッキングメタルがねじ部にかみ合った 状態ですので、側面からハンマー等で軽く叩いてやりロッキングメタルが自由になったことを確認しておいてロックナットを緩めてください。
    • YSLK,YSLR,YSAM,YSMSWの取付・取外し方法
      • おねじの清掃後、締付ボルトを緩めたYSKロックナットをセットします。 YSKロックナットの端面と相手側端面との隙間が1〜2mmあいている状態で締付ボルトを対角にかつ均等に締め込み、 ねじの遊びをなくします。その後、YSKロックナットがガタなく回せるようになるまで締付ボルトを均等に少しずつ緩めます。 次に要求される軸力の2〜3倍の軸力で仮締めして下さい。 これはYSKロックナットの初期なじみに必要な手順です。 そして一旦YSKロックナットを緩めてから適正な軸力が得られるまで締め直して下さい。 最後に4〜8本の締付ボルトを直角かつ均等に適正トルクで締め付け、おねじと完全に固定させて下さい。
      • 取外しは、全てのセットスクリュウを充分に緩めてからロックナットを緩めてください。

  4. ねじ精度
    • GLO YSLK/YSLR/YSAM/YSMSW/YSFT/YSFTA/YSAN/YSRNタイプのロックナットは、ISOの4H等級に仕上がっています。 従いましてシャフトのねじ精度も4h等級に仕上げて頂く様お願い申し上げます。 それにより組込後の調整も必要なく、高い精度が維持されます。

精密ロックナット技術資料


GLO-YS精密ロックナットシリーズは、精密ロックナットに関するあらゆるご要望にお応えします。
どうぞお気軽に見積もりのご指示をお寄せ下さい。
□ねじ公差範囲のご指定　□左ねじ加工　□両端面の研磨加工　□バランス穴加工
□コーティング処理(ニッケル・メッキ処理)　□幅カット加工(h寸法)　□異形型番
□貴社図面に基づく精密ロックナットの製作



YSシリーズ(ゆるみ止め汎用精密ロックナット)、Cシリーズのカタログの閲覧

商品説明

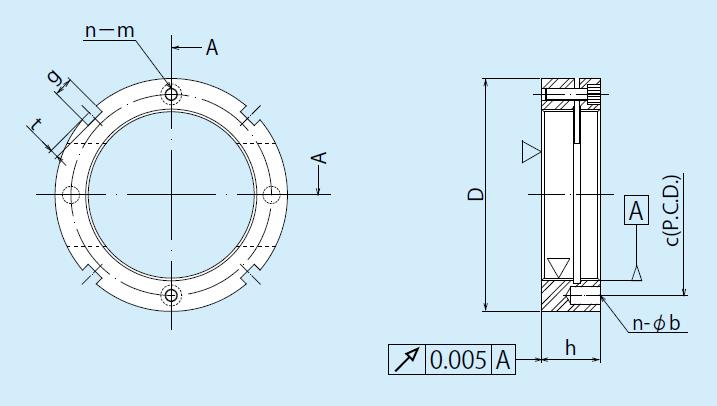

YSLKロックナットは、ロックナット本体の弾性変形を利用し軸を締め付ける方式になっています。 さらに、ロックナットの厚み(h)がYSKより薄いため狭いスペースで使用することに適しています。

主要寸法表
品番 D h g t n-m c n-φb MAX.Nm
YSLK-M16X1.5p 34 14 4 2 2-M4 24 2-φ4 3.5
YSLK-M17X1.0p 37 16 4 2 2-M4 26 2-φ4 3.5
YSLK-M18X1.5p 38 16 4 2 2-M4 28 2-φ4 3.5
YSLK-M20X1.0p 40 16 4 2 2-M4 30 2-φ4 3.5
YSLK-M20X1.5p 40 16 4 2 2-M4 30 2-φ4 3.5
YSLK-M25X1.5p 45 18 5 2 2-M4 35 2-φ5 3.5
YSLK-M30X1.5p 48 18 5 2 2-M4 39 2-φ5 3.5
YSLK-M35X1.5p 53 18 5 2 2-M4 44 2-φ5 3.5
YSLK-M40X1.5p 58 20 6 2.5 2-M4 49 2-φ5 3.5
YSLK-M45X1.5p 68 20 6 2.5 2-M4 57 2-φ6 3.5
YSLK-M50X1.5p 70 20 6 2.5 2-M4 60 2-φ6 3.5
YSLK-M55X1.5p 75 22 7 3 2-M4 65 2-φ6 3.5
YSLK-M55X2.0p 75 22 7 3 2-M4 65 2-φ6 3.5
YSLK-M60X1.5p 84 22 7 3 2-M5 72 2-φ6 4.5
YSLK-M60X2.0p 84 22 7 3 2-M5 72 2-φ6 4.5
YSLK-M65X1.5p 88 22 7 3 2-M5 77 2-φ6 4.5
YSLK-M65X2.0p 88 22 7 3 2-M5 77 2-φ6 4.5
YSLK-M70X1.5p 95 24 8 3.5 2-M5 82 2-φ7 4.5
YSLK-M70X2.0p 95 24 8 3.5 2-M5 82 2-φ7 4.5
YSLK-M75X1.5p 100 24 8 3.5 6-M5 87 2-φ7 4.5
YSLK-M75X2.0p 100 24 8 3.5 6-M5 87 2-φ7 4.5
YSLK-M80X2.0p 110 24 8 3.5 6-M6 95 2-φ8 8
YSLK-M85X2.0p 115 24 8 3.5 6-M6 100 2-φ8 8
YSLK-M90X2.0p 120 26 10 4 6-M6 105 2-φ8 8
YSLK-M95X2.0p 125 26 10 4 6-M6 110 2-φ8 8
YSLK-M100X2.0p 130 26 10 4 6-M6 115 2-φ8 8
YSLK-M105X2.0p 135 28 10 4 6-M6 120 2-φ8 8
YSLK-M110X2.0p 140 28 10 4 6-M6 125 2-φ8 8
YSLK-M115X2.0p 145 28 10 4 6-M6 130 2-φ8 8
YSLK-M120X2.0p 155 30 12 5 6-M6 136 2-φ8 8
YSLK-M125X2.0p 160 30 12 5 6-M6 140 2-φ8 8
YSLK-M130X2.0p 165 30 12 5 6-M6 148 2-φ8 8
YSLK-M135X2.0p 170 32 12 5 6-M6 153 2-φ8 8
YSLK-M140X2.0p 180 32 12 5 6-M6 160 2-φ10 8
YSLK-M145X2.0p 185 32 12 5 6-M6 165 2-φ10 8
YSLK-M150X2.0p 190 32 12 5 6-M6 170 2-φ10 8
YSLK-M155X2.0p 195 34 14 6 6-M8 175 2-φ10 18
YSLK-M160X3.0p 205 34 14 6 6-M8 178 2-φ10 18
YSLK-M165X3.0p 210 34 14 6 6-M8 184 2-φ10 18
YSLK-M170X3.0p 215 34 14 6 6-M8 193 2-φ10 18
YSLK-M180X3.0p 230 36 16 7 6-M8 205 2-φ10 18
YSLK-M190X3.0p 240 36 16 7 6-M8 215 2-φ10 18
YSLK-M200X3.0p 245 38 16 7 6-M8 223 2-φ10 18

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

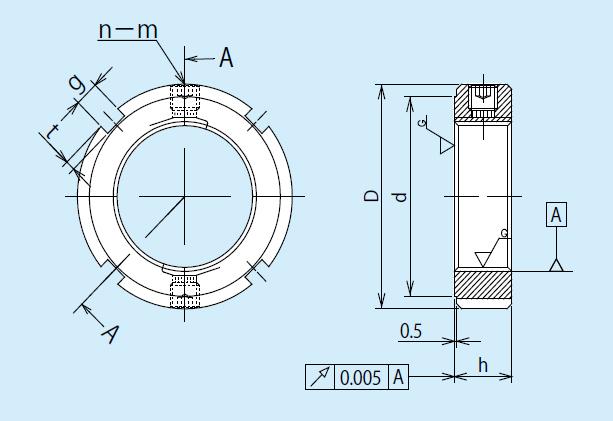

YSLRロックナットは、ロックナット本体の弾性変形を利用しラジアル方向(半径方向)から締め付ける方式になっています。 さらに、ロックナットの厚み(h)がYSRより若干薄いため狭いスペースで使用することに適しています。

主要寸法表
型番 D h g t d n-m MAX.Nm
YSLR 1-M12X1.0p 24 12 4 2 19 2-M6 8
YSLR 2-M14X1.0p 26 12 4 2 21 2-M6 8
YSLR 3-M15X1.0p 30 12 4 2 25 2-M6 8
YSLR 4-M17X1.0p 32 12 4 2 27 2-M6 8
YSLR 5-M18X1.0p 32 12 4 2 27 2-M6 8
YSLR 6-M20X1.0p 35 12 4 2 30 2-M6 8
YSLR 7-M22X1.5p 35 12 4 2 30 2-M6 8
YSLR 8-M25X1.5p 40 12 5 2 35 2-M6 8
YSLR 9-M30X1.5p 45 12 5 2 40 2-M6 8
YSLR 10-M32X1.5p 46 12 5 2 41 2-M6 8
YSLR 11-M35X1.5p 50 12 5 2 45 2-M6 8
YSLR 12-M38X1.5p 52 12 5 2 47 2-M6 8
YSLR 13-M40X1.5p 55 12 6 2.5 49 2-M6 8
YSLR 14-M42X1.5p 56 12 6 2.5 50 2-M6 8
YSLR 15-M45X1.5p 60 12 6 2.5 54 2-M6 8
YSLR 16-M50X1.5p 65 12 6 2.5 59 2-M6 8
YSLR 17-M52X1.5p 67 12 6 2.5 61 2-M6 8
YSLR 18-M55X2.0p 75 15 7 3 68 2-M8 18
YSLR 19-M60X2.0p 80 15 7 3 73 2-M8 18
YSLR 20-M65X2.0p 85 15 7 3 78 2-M8 18
YSLR 21-M70X2.0p 90 15 8 3.5 82 2-M8 18
YSLR 22-M75X2.0p 95 15 8 3.5 87 2-M8 18
YSLR 23-M80X2.0p 105 15 8 3.5 97 2-M8 18
YSLR 24-M85X2.0p 110 15 8 3.5 102 2-M8 18
YSLR 25-M90X2.0p 115 15 10 4 106 2-M8 18
YSLR 26-M95X2.0p 120 15 10 4 111 2-M8 18
YSLR 27-M100X2.0p 125 15 10 4 116 2-M8 18
YSLR 28-M105X2.0p 130 20 12 5 119 2-M8 18
YSLR 29-M110X2.0p 135 20 12 5 124 2-M8 18
YSLR 30-M115X2.0p 140 20 12 5 129 2-M8 18
YSLR 31-M120X2.0p 145 20 12 5 134 2-M8 18
YSLR 32-M125X2.0p 150 20 12 5 139 2-M8 18
YSLR 33-M130X2.0p 155 20 12 5 144 2-M8 18
YSLR 34-M135X2.0p 165 20 14 6 152 2-M10 35
YSLR 35-M140X2.0p 170 20 14 6 157 2-M10 35
YSLR 36-M145X2.0p 175 20 14 6 162 2-M10 35
YSLR 37-M150X2.0p 180 20 14 6 167 2-M10 35

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

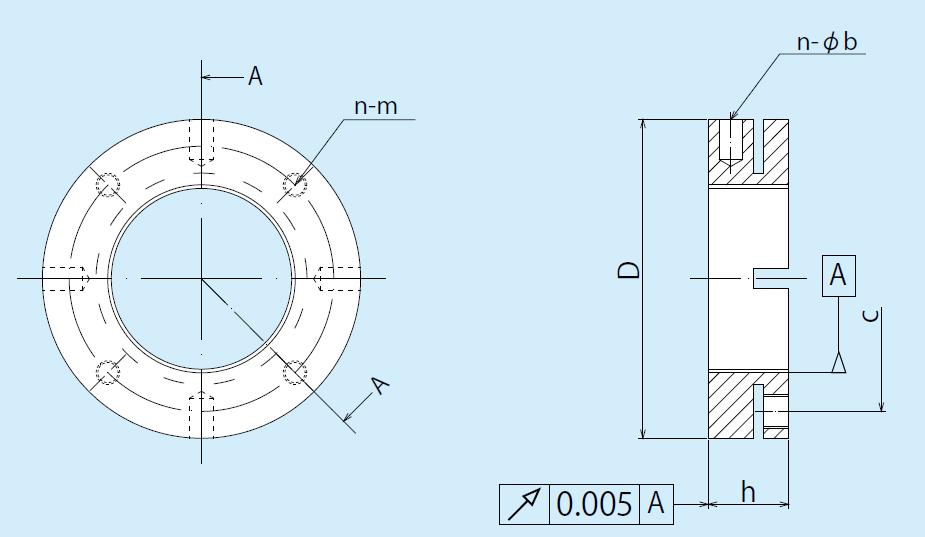

YSAMロックナットは、ロックナット本体の弾性変形を利用しアキシャル方向(軸方向)から軸を締め付ける方式になっています。 さらに、厚み(h)がYSAより厚いため大きな軸力を負荷できます。

主要寸法表
品番 D h n-m n-φb c MAX.Nm
YSAM-M15 x 1.0P 30 18 4-M5 4-φ4 24 4.5
YSAM-M17 x 1.0P 32 18 4-M5 4-φ4 26 4.5
YSAM-M20 x 1.0P 38 18 4-M6 4-φ4 31 8
YSAM-M25 x 1.5P 45 20 4-M6 4-φ5 38 8
YSAM-M30 x 1.5P 52 20 4-M6 4-φ5 45 8
YSAM-M30/65-M30 x 1.5P 65 30 4-M6 4-φ6 45 8
YSAM-M35 x 1.5P 65 22 4-M6 4-φ6 58 8
YSAM-M35/58-M35 x 1.5P 58 20 4-M6 4-φ5 51 8
YSAM-M40 x 1.5P 65 22 4-M6 4-φ6 58 8
YSAM-M40/85-M40 x 1.5P 85 32 4-M6 4-φ6 58 8
YSAM-M45 x 1.5P 70 22 6-M6 6-φ6 63 8
YSAM-M50 x 1.5P 75 25 6-M6 6-φ6 68 8
YSAM-M55 x 2.0P 85 26 6-M8 6-φ6 75 18
YSAM-M60 x 2.0P 90 26 6-M8 6-φ6 80 18
YSAM-M65 x 2.0P 100 26 6-M8 6-φ8 88 18
YSAM-M70 x 2.0P 100 28 6-M8 6-φ8 90 18
YSAM-M75 x 2.0P 115 30 6-M10 6-φ8 102 35
YSAM-M80 x 2.0P 110 30 6-M10 6-φ8 98 35
YSAM-M85 x 2.0P 115 30 6-M10 6-φ8 102 35
YSAM-M90 x 2.0P 130 32 6-M10 6-φ8 118 35
YSAM-M100 x 2.0P 130 30 8-M10 8-φ8 118 35
YSAM-M110 x 2.0P 140 30 8-M10 8-φ8 128 35
YSAM-M120 x 2.0P 155 30 8-M10 8-φ8 142 35
YSAM-M130 x 2.0P 165 30 8-M10 8-φ8 152 35

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

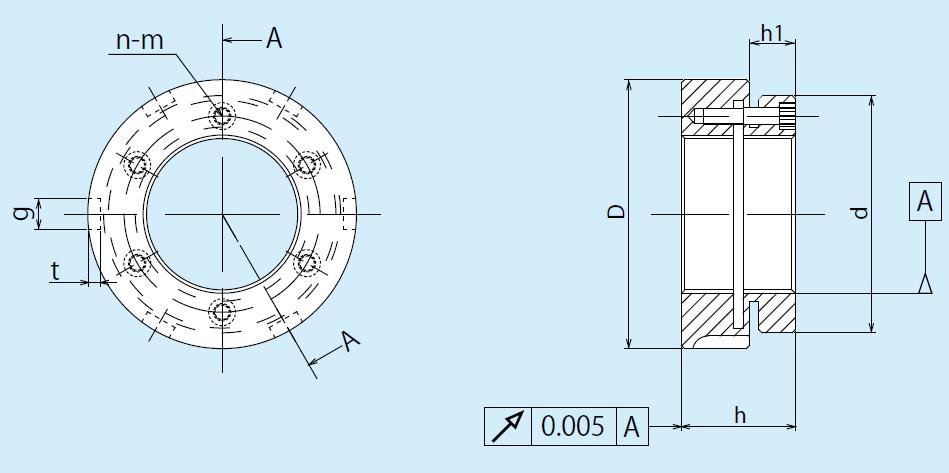

YSMSWロックナットは、ロックナット本体の弾性変形を利用しアキシャル方向(軸方向)から軸を締め付ける方式になっています。 さらに、厚み(h)がYSAMより厚く、外形(D)も大きいのでより大きな軸力を負荷できます。

主要寸法表
品番 D h h1 g t d n-m MAX.Nm
YSMSW 20/28-M20 x 1.5P 42 28 11 6 2.5 38 4-M4 3.5
YSMSW 20/40-M20 x 1.5P 52 40 11 7 3 42 4-M4 3.5
YSMSW 25/28-M25 x 1.5P 47 28 11 7 3 43 4-M4 3.5
YSMSW 25/40-M25 x 1.5P 62 40 11 8 3.5 47 4-M4 3.5
YSMSW 30/28-M30 x 1.5P 52 28 11 7 3 48 4-M4 3.5
YSMSW 30/44-M30 x 1.5P 68 44 11 8 3.5 52 4-M4 3.5
YSMSW 35/28-M35 x 1.5P 60 28 11 8 3.5 53 4-M4 3.5
YSMSW 35/44-M35 x 1.5P 73 44 11 8 3.5 60 4-M4 3.5
YSMSW 40/28-M40 x 1.5P 65 28 11 8 3.5 58 6-M4 3.5
YSMSW 40/44-M40 x 1.5P 75 44 11 8 3.5 62 6-M4 3.5
YSMSW 45/28-M45 x 1.5P 70 28 11 8 3.5 63 6-M4 3.5
YSMSW 45/44-M45 x 1.5P 90 44 11 10 4 70 6-M4 3.5
YSMSW 50/32-M50 x 1.5P 75 32 11 8 3.5 68 6-M4 3.5
YSMSW 50/46-M50 x 1.5P 95 46 11 10 4 75 6-M4 3.5
YSMSW 55/46-M55 x 1.5P 100 46 12 10 4 80 6-M5 4.5
YSMSW 60/46-M60 x 1.5P 100 46 12 10 4 85 6-M5 4.5
YSMSW 65/46-M65 x 1.5P 110 46 12 10 4 90 6-M5 4.5
YSMSW 70/46-M70 x 1.5P 115 46 12 10 4 95 6-M5 4.5

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

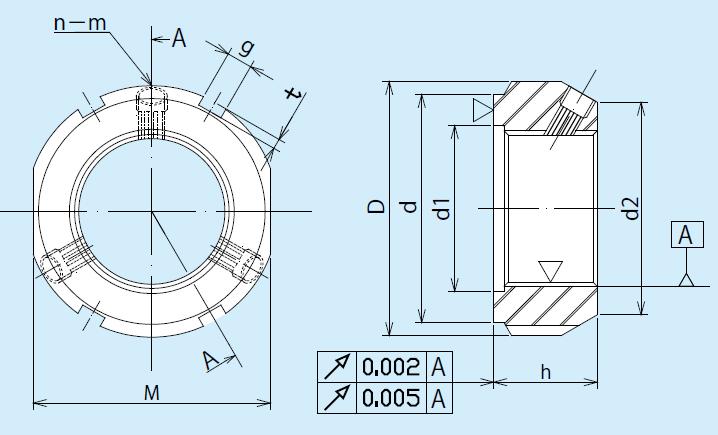

YSFTロックナットは、ねじ山に対して斜め方向(30度)の3箇所から軸を締め付ける方式になっています。 この優れた締め付け方式は高い緩みトルクを発揮し、緩み防止効果が非常に高くなっています。

主要寸法表
型番 D h g t d d1 d2 M n-m MAX.Nm
YSFT-M10X0.75p 28 14 4 2 23 11 21 24 3-M5 4.5
YSFT-M12X1.0p 30 14 4 2 25 13 23 27 3-M5 4.5
YSFT-M15X1.0p 33 16 4 2 28 16 26 30 3-M5 4.5
YSFT-M17X1.0p 37 18 5 2 33 18 29 34 3-M6 8.0
YSFT-M20X1.0p 40 18 5 2 35 21 32 36 3-M6 8.0
YSFT-M25X1.5p 44 20 5 2 39 26 36 41 3-M6 8.0
YSFT-M30X1.5p 49 20 5 2 44 32 41 46 3-M6 8.0
YSFT-M35X1.5p 54 22 5 2 49 38 46 50 3-M6 8.0
YSFT-M40X1.5p 65 22 6 2.5 59 42 56 60 3-M6 8.0
YSFT-M45X1.5p 70 22 6 2.5 64 48 61 65 3-M6 8.0
YSFT-M50X1.5p 75 25 7 3 68 52 65 70 3-M6 8.0
YSFT-M55X2.0p 85 25 7 3 78 58 74 80 3-M8 18.0
YSFT-M60X2.0p 90 26 8 3.5 82 62 78 85 3-M8 18.0
YSFT-M65X2.0p 95 28 8 3.5 87 68 83 90 3-M8 18.0
YSFT-M70X2.0p 100 28 8 3.5 92 72 88 95 3-M8 18.0
YSFT-M75X2.0p 105 28 8 3.5 97 77 93 100 3-M8 18.0
YSFT-M80X2.0p 110 32 8 3.5 100 83 98 - 3-M8 18.0
YSFT-M85X2.0p 120 32 10 4 110 88 107 - 3-M10 35.0
YSFT-M90X2.0p 125 32 10 4 115 93 112 - 3-M10 35.0
YSFT-M95X2.0p 130 32 10 4 120 98 117 - 3-M10 35.0
YSFT-M100X2.0p 135 32 10 4 125 103 122 - 3-M10 35.0
YSFT-M110X2.0p 145 32 10 4 134 112 132 - 3-M10 35.0
YSFT-M120X2.0p 155 32 10 4 144 122 142 - 3-M10 35.0
YSFT-M130X2.0p 165 32 12 5 154 132 152 - 3-M10 35.0
YSFT-M140X2.0p 175 32 14 6 164 142 162 - 3-M10 35.0
YSFT-M150X2.0p 185 32 14 6 174 152 172 - 3-M10 35.0
YSFT-M160X3.0p 195 32 14 6 184 162 182 - 3-M10 35.0
YSFT-M170X3.0p 205 32 14 6 194 172 192 - 3-M10 35.0
YSFT-M180X3.0p 215 32 16 7 204 182 202 - 3-M10 35.0
YSFT-M190X3.0p 225 32 16 7 214 192 212 - 3-M10 35.0
YSFT-M200X3.0p 235 32 18 8 224 202 222 - 3-M10 35.0

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

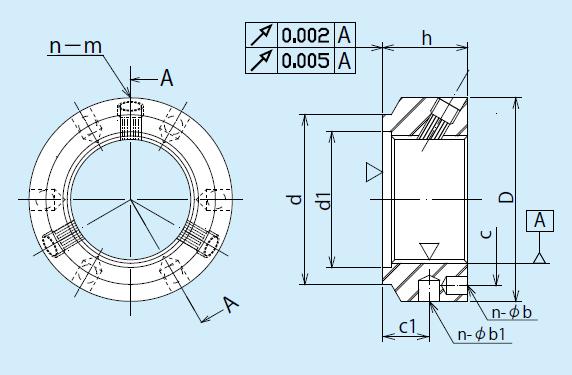

YSFTAロックナットは、ねじ山に対して斜め方向(30度)の3箇所から軸を締め付けるYSFTと同じ方式に、外径と当り面の裏側にレンチ穴を加えた方式になっています。 そのため、YSFTでは対応できない箇所に適しています。

主要寸法表
型番 D h d d1 c c1 n-φb n-φb1 n-m MAX.Nm
YSFTA-M25X1.5p 42 20 35 26 32.5 11 6-φ4.3 6-φ4 3-M6 8.0
YSFTA-M30X1.5p 48 20 40 32 40.5 11 6-φ4.3 6-φ5 3-M6 8.0
YSFTA-M35X1.5p 53 20 47 38 45.5 11 6-φ4.3 6-φ5 3-M6 8.0
YSFTA-M40X1.5p 58 22 52 42 50.5 12 6-φ4.3 6-φ5 3-M6 8.0
YSFTA-M45X1.5p 68 22 58 48 58 12 6-φ4.3 6-φ6 3-M6 8.0
YSFTA-M50X1.5p 70 24 63 52 61.5 13 6-φ4.3 6-φ6 3-M6 8.0
YSFTA-M55X2.0p 75 24 70 58 66.5 13 6-φ4.3 6-φ6 3-M6 8.0
YSFTA-M60X2.0p 84 24 75 62 74.5 13 6-φ5.3 6-φ6 3-M8 18.0
YSFTA-M65X2.0p 88 25 80 68 78.5 13 6-φ5.3 6-φ6 3-M8 18.0
YSFTA-M70X2.0p 95 26 86 72 85 14 6-φ5.3 6-φ8 3-M8 18.0
YSFTA-M75X2.0p 100 26 91 77 88 13 6-φ6.4 6-φ8 3-M8 18.0
YSFTA-M80X2.0p 110 30 97 83 95 16 6-φ6.4 6-φ8 3-M8 18.0
YSFTA-M85X2.0p 115 32 102 88 100 17 6-φ6.4 6-φ8 3-M10 35.0
YSFTA-M90X2.0p 120 32 110 93 108 17 6-φ6.4 6-φ8 3-M10 35.0
YSFTA-M95X2.0p 125 32 114 98 113 17 6-φ6.4 6-φ8 3-M10 35.0
YSFTA-M100X2.0p 130 32 120 103 118 17 6-φ6.4 6-φ8 3-M10 35.0
YSFTA-M110X2.0p 140 32 132 112 128 17 6-φ6.4 6-φ8 3-M10 35.0
YSFTA-M120X2.0p 155 32 142 122 140 17 6-φ6.4 6-φ8 3-M10 35.0
YSFTA-M130X3.0p 165 32 156 132 153 17 6-φ6.4 6-φ8 3-M10 35.0
YSFTA-M140X3.0p 180 32 166 142 165 17 6-φ6.4 6-φ10 3-M10 35.0
YSFTA-M150X3.0p 190 32 180 152 175 17 6-φ6.4 6-φ10 3-M10 35.0
YSFTA-M160X3.0p 205 32 190 162 185 17 6-φ8.4 6-φ10 3-M10 35.0
YSFTA-M170X3.0p 215 32 205 172 195 17 6-φ8.4 6-φ10 3-M10 35.0
YSFTA-M180X3.0p 230 32 215 182 210 17 6-φ8.4 6-φ10 3-M10 35.0
YSFTA-M190X3.0p 240 32 225 192 224 17 6-φ8.4 6-φ10 3-M10 35.0
YSFTA-M200X3.0p 245 32 237 202 229 17 6-φ8.4 6-φ10 3-M10 35.0

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

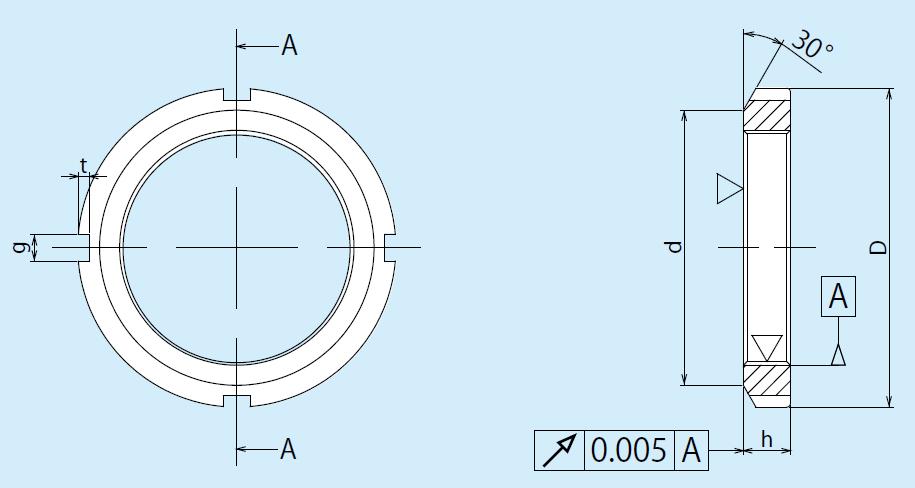

YSANロックナットは、シンプルな構造になっており、めねじと当り面を同時加工することにより高い直角度を発揮します。

主要寸法表
型番 D h g t d
YSAN 0-M10 x 0.75P 18 4 3 2 13.5
YSAN 1-M12 x 1.0P 22 4 3 2 17
YSAN 2-M15 x 1.0P 25 5 4 2 21
YSAN 3-M17 x 1.0P 28 5 4 2 24
YSAN 4-M20 x 1.0P 32 6 4 2 26
YSAN 5-M25 x 1.5P 38 7 5 2 32
YSAN 6-M30 x 1.5P 45 7 5 2 38
YSAN 7-M35 x 1.5P 52 8 5 2 44
YSAN 8-M40 x 1.5P 58 9 6 2.5 50
YSAN 9-M45 x 1.5P 65 10 6 2.5 56
YSAN 10-M50 x 1.5P 70 11 6 2.5 61
YSAN 11-M55 x 2.0P 75 11 7 3 67
YSAN 12-M60 x 2.0P 80 11 7 3 73
YSAN 13-M65 x 2.0P 85 12 7 3 79
YSAN 14-M70 x 2.0P 92 12 8 3.5 85
YSAN 15-M75 x 2.0P 98 13 8 3.5 90
YSAN 16-M80 x 2.0P 105 15 8 3.5 95
YSAN 17-M85 x 2.0P 110 16 8 3.5 102
YSAN 18-M90 x 2.0P 120 16 10 4 108
YSAN 19-M95 x 2.0P 125 17 10 4 113
YSAN 20-M100 x 2.0P 130 18 10 4 120
YSAN 21-M105 x 2.0P 140 18 12 5 126
YSAN 22-M110 x 2.0P 145 19 12 5 133
YSAN 23-M115 x 2.0P 150 19 12 5 137
YSAN 24-M120 x 2.0P 155 20 12 5 138
YSAN 25-M125 x 2.0P 160 21 12 5 148
YSAN 26-M130 x 2.0P 165 21 12 5 149
YSAN 27-M135 x 2.0P 175 22 14 6 160
YSAN 28-M140 x 2.0P 180 22 14 6 160
YSAN 29-M145 x 2.0P 190 24 14 6 172
YSAN 30-M150 x 2.0P 195 24 14 6 171
YSAN 31-M155 x 2.0P 200 25 16 7 182
YSAN 32-M160 x 3.0P 210 25 16 7 182
YSAN 33-M165 x 3.0P 210 26 16 7 193
YSAN 34-M170 x 3.0P 220 26 16 7 193
YSAN 36-M180 x 3.0P 230 27 18 8 203
YSAN 38-M190 x 3.0P 240 28 18 8 214
YSAN 40-M200 x 3.0P 250 29 18 8 226

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

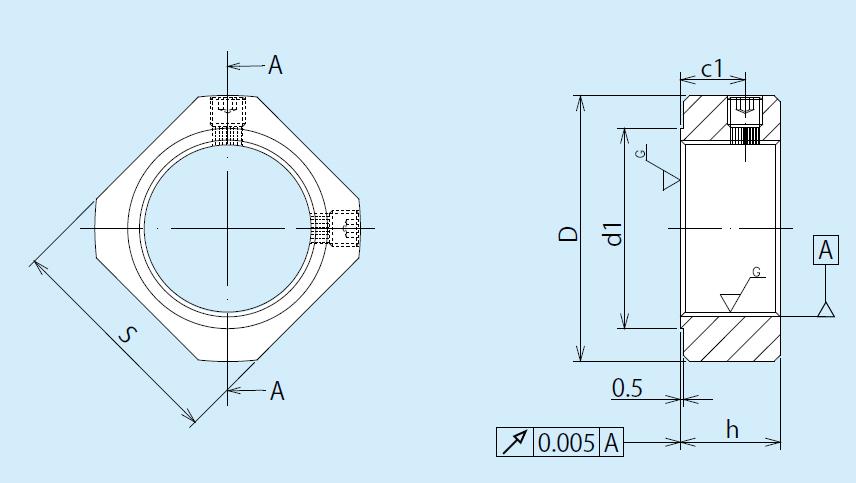

YSRNはラジアル方向(半径方向)の2箇所から軸を締め付ける方式で、外径が方形になっています。 さらに、めねじと当り面を同時加工することにより高い直角度を発揮します。

主要寸法表
品番 D h d1 n-m c1 S MAX.Nm
YSRN-M5 x 0.5P 12.5 5 8 2-M3 2.7 11 0.9
YSRN-M6 x 0.75P 13.5 5 9 2-M3 2.7 12 0.9
YSRN-M8 x 1.0P 16 6.5 11 2-M3 4 14 0.9
YSRN-M10 x 1.0P 19 8 13 2-M3 5.5 16 0.9
YSRN-M12 x 1.0P 22 8 16 2-M4 5.5 19 2.2
YSRN-M15 x 1.0P 25 8 19 2-M4 4.75 22 2.2
YSRN-M17 x 1.0P 29 13 21 2-M4 9 24 2.2
YSRN-M20 x 1.0P 35 11 27 2-M4 7 30 2.2
YSRN-M25 x 1.5P 43 15 32 2-M6 10 35 8.0
YSRN-M30 x 1.5P 48 20 37 2-M6 14 40 8.0
YSRN-M35 x 1.5P 60 21 47 2-M6 14 50 8.0
YSRN-M40 x 1.5P 62 25 47 2-M6 18 50 8.0

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft
