高速回転　SGLシリーズ
GLO-YS精密ロックナット
  1. 信頼される高精度・高品質
    • 研磨面の直角度：0.002mm
    • 研磨面の平面度：≒100%
      (ベアリング本体との当たり面)
    • ロッキングメタル素材：リン青銅(高耐摩耗)
    • 本体材質：SCM440
    • ねじ精度：ISO 4H
    • 硬度：HRC28°～32°
    • 並行度：0.002mm
    • 同心度：0.005mm

  2. 主な用途
    • 高い精度が必要な高速回転用の主軸

  3. 取付・取外し方法

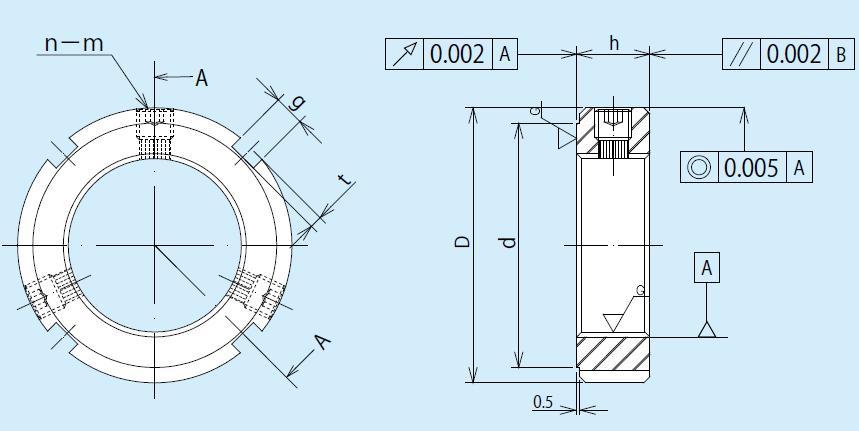

    • SGL-F,SGL-R,SGL-Aの取付・取外し方法
      • 取付は、雄ねじを清掃後、まずロックナットをセットします。それから緩み防止のためナットについている3ヶの緩み止めセットスクリュウを0.5~1回点緩めます。 その後、最初のセットスクリュウを軽く止まるまで締め、次に2ヶ目、3ヶ目のスクリュウを順次指定の締付けトルクで増し締めを行い、その後、最初のセットスクリュウ も同じ指定トルクにて締付けて取付け完了となります。
      • 取外しは、まず3ヶのセットスクリュウを充分に緩めます。この時点ではまだセットスクリュウの先にあるロッキングメタルがねじ部にかみ合った 状態ですので、側面からハンマー等で軽く叩いてやりロッキングメタルが自由になったことを確認しておいてロックナットを緩めてください。

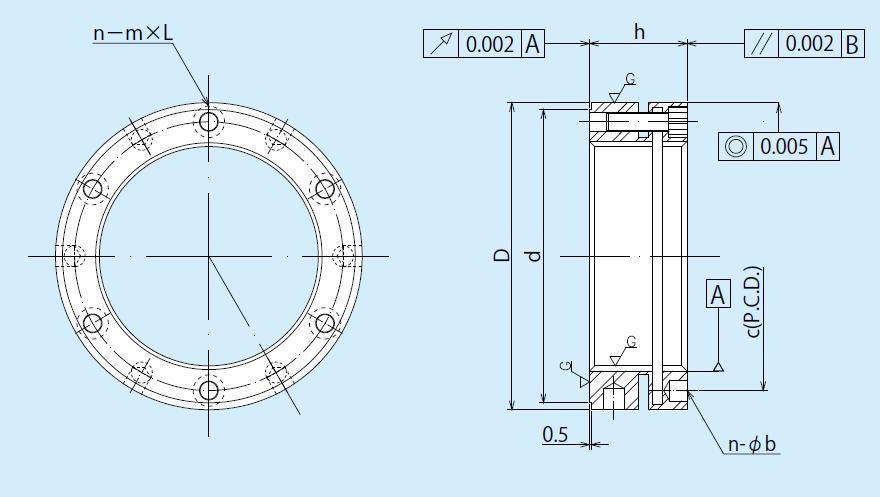

    • SGL-Kの取付・取外し方法
      • おねじの清掃後、締付ボルトを緩めたYSKロックナットをセットします。 YSKロックナットの端面と相手側端面との隙間が1～2mmあいている状態で締付ボルトを対角にかつ均等に締め込み、 ねじの遊びをなくします。その後、YSKロックナットがガタなく回せるようになるまで締付ボルトを均等に少しずつ緩めます。 次に要求される軸力の2～3倍の軸力で仮締めして下さい。 これはYSKロックナットの初期なじみに必要な手順です。 そして一旦YSKロックナットを緩めてから適正な軸力が得られるまで締め直して下さい。 最後に4～8本の締付ボルトを直角かつ均等に適正トルクで締め付け、おねじと完全に固定させて下さい。
      • 取外しは、全てのセットスクリュウを充分に緩めてからロックナットを緩めてください。

  4. ねじ精度
    • GLO SGL-F/SGL-R/SGL-A/SGL-Kタイプのロックナットは、ISOの4H等級に仕上がっています。 従いましてシャフトのねじ精度も4h等級に仕上げて頂く様お願い申し上げます。 それにより組込後の調整も必要なく、高い精度が維持されます。

精密ロックナット技術資料


GLO-YS精密ロックナットシリーズは、精密ロックナットに関するあらゆるご要望にお応えします。
どうぞお気軽に見積もりのご指示をお寄せ下さい。
□ねじ公差範囲のご指定　□左ねじ加工　□両端面の研磨加工　□バランス穴加工
□コーティング処理(ニッケル・メッキ処理)　□幅カット加工(h寸法)　□異形型番
□貴社図面に基づく精密ロックナットの製作



SGLシリーズのカタログの閲覧

商品説明

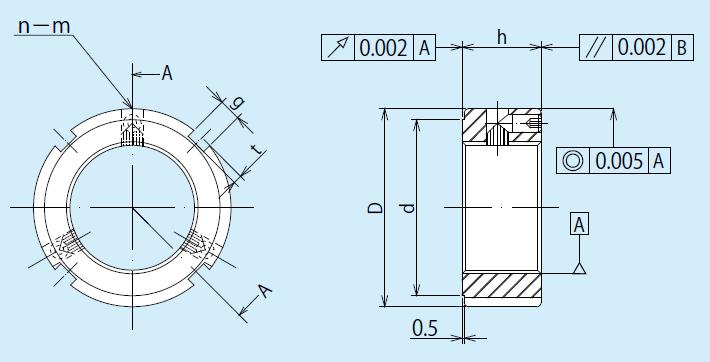

SGL-Fロックナットは、ねじ山に対して斜め方向(30度)の3箇所から軸を締め付ける方式になっています。 この優れた締め付け方式は高い緩みトルクを発揮し、緩み防止効果が非常に高くなっています。 また、このロックナットはめねじを含めて全面研削加工されています。そのため、高い精度が要求される高速回転用主軸に最適です。

主要寸法表
品番 D h d n x g/b t m MAX.Nm
SGL-F M14 x 1.5 30 14 25 3 x 4 2 M5 4.5
SGL-F M15 x 1 30 14 25 3 x 4 2 M5 4.5
SGL-F M16 x 1.5 30 14 25 3 x 4 2 M5 4.5
SGL-F M17 x 1 32 16 27 3 x 4 2 M5 4.5
SGL-F M18 x 1.5 32 16 27 3 x 4 2 M5 4.5
SGL-F M20 x 1 38 16 33 3 x 4 2 M6 8.0
SGL-F M20 x 1.5 38 16 33 3 x 4 2 M6 8.0
SGL-F M22 x 1.5 38 16 33 3 x 4 2 M6 8.0
SGL-F M24 x 1.5 38 18 33 3 x 5 2 M6 8.0
SGL-F M25 x 1.5 38 18 33 3 x 5 2 M6 8.0
SGL-F M27 x 1.5 40 18 35 3 x 5 2 M6 8.0
SGL-F M30 x 1.5 45 18 40 3 x 5 2 M6 8.0
SGL-F M33 x 1.5 50 18 45 3 x 5 2 M6 8.0
SGL-F M35 x 1.5 52 18 47 3 x 5 2 M8 18.0
SGL-F M36 x 1.5 52 18 47 3 x 5 2 M8 18.0
SGL-F M39 x 1.5 58 20 52 3 x 6 2.5 M8 18.0
SGL-F M40 x 1.5 58 20 52 3 x 6 2.5 M8 18.0
SGL-F M42 x 1.5 62 20 56 3 x 6 2.5 M8 18.0
SGL-F M45 x 1.5 65 20 59 3 x 6 2.5 M8 18.0
SGL-F M48 x 1.5 70 20 64 3 x 6 2.5 M8 18.0
SGL-F M50 x 1.5 70 20 64 3 x 6 2.5 M8 18.0
SGL-F M52 x 1.5 73 22 66 3 x 7 3 M8 18.0
SGL-F M55 x 2 75 22 68 3 x 7 3 M8 18.0
SGL-F M56 x 2 75 22 68 3 x 7 3 M8 18.0
SGL-F M60 x 2 80 22 73 3 x 7 3 M8 18.0
SGL-F M64 x 2 85 22 78 3 x 7 3 M8 18.0
SGL-F M65 x 2 85 22 78 3 x 7 3 M8 18.0
SGL-F M68 x 2 92 24 84 3 x 8 3.5 M8 18.0
SGL-F M70 x 2 92 24 84 3 x 8 3.5 M8 18.0
SGL-F M72 x 2 94 24 86 3 x 8 3.5 M8 18.0
SGL-F M75 x 2 98 24 90 3 x 8 3.5 M8 18.0
SGL-F M76 x 2 98 24 90 3 x 8 3.5 M8 18.0
SGL-F M80 x 2 105 24 96 3 x 8 3.5 M8 18.0
SGL-F M85 x 2 110 24 102 6 x 8 3.5 M8 18.0
SGL-F M90 x 2 120 26 108 6 x 10 4 M8 18.0
SGL-F M95 x 2 125 26 113 6 x 10 4 M8 18.0
SGL-F M100 x 2 130 26 118 6 x 10 4 M8 18.0
SGL-F M105 x 2 140 28 125 6 x 10 4 M10 35.0
SGL-F M110 x 2 145 28 132 6 x 10 4 M10 35.0
SGL-F M115 x 2 150 28 137 6 x 10 4 M10 35.0
SGL-F M120 x 2 155 30 142 6 x 12 5 M10 35.0
SGL-F M125 x 2 160 30 147 6 x 12 5 M10 35.0
SGL-F M130 x 2 165 30 152 6 x 12 5 M10 35.0
SGL-F M135 x 2 175 32 160 6 x 12 5 M10 35.0
SGL-F M140 x 2 180 32 165 6 x 12 5 M10 35.0
SGL-F M145 x 2 190 32 175 6 x 12 5 M10 35.0
SGL-F M150 x 2 195 32 180 6 x 12 5 M10 35.0
SGL-F M155 x 3 200 34 180 6 x 14 6 M10 35.0
SGL-F M160 x 3 210 34 190 6 x 14 6 M10 35.0
SGL-F M165 x 3 210 34 190 6 x 14 6 M10 35.0
SGL-F M170 x 3 220 34 200 6 x 14 6 M10 35.0
SGL-F M180 x 3 230 36 205 6 x 16 7 M12 60.0
SGL-F M190 x 3 240 36 215 6 x 16 7 M12 60.0
SGL-F M200 x 3 250 38 225 6 x 16 7 M12 60.0

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft
