風切音軽減 SBLシリーズ
GLO-YS精密ロックナット
  1. 信頼される高精度・高品質
    • 研削面の直角度：0.002mm
    • 振れ：0.002mm
    • 並行度：0.002mm
    • 同心度：0.005mm
    • 研磨面の平面度：≒100%
      (ベアリング本体との当たり面)
    • ロッキングメタル素材：リン青銅(高耐摩耗)
    • 本体材質：SCM440
    • ねじ精度：ISO 4H
    • 硬度：HRC48°〜52°

  2. 主な用途
    • バランス調整が必要な高速回転用の主軸

  3. 取付・取外し方法
    • 取付は、雄ねじを清掃後、まずロックナットをセットします。それから緩み防止のためナットについている3ヶの緩み止めセットスクリュウを0.5~1回点緩めます。 その後、最初のセットスクリュウを軽く止まるまで締め、次に2ヶ目、3ヶ目のスクリュウを順次指定の締付けトルクで増し締めを行い、その後、最初のセットスクリュウ も同じ指定トルクにて締付けて取付け完了となります。
    • 取外しは、まず3ヶのセットスクリュウを充分に緩めます。この時点ではまだセットスクリュウの先にあるロッキングメタルがねじ部にかみ合った 状態ですので、側面からハンマー等で軽く叩いてやりロッキングメタルが自由になったことを確認しておいてロックナットを緩めてください。

  4. ねじ精度
    • GLO SBL-A/SBL-B/SBL-C/SBL-D/SBL-Eタイプのロックナットは、ISOの4H等級に仕上がっています。 従いましてシャフトのねじ精度も4h等級に仕上げて頂く様お願い申し上げます。 それにより組込後の調整も必要なく、高い精度が維持されます。

精密ロックナット技術資料


GLO-YS精密ロックナットシリーズは、精密ロックナットに関するあらゆるご要望にお応えします。
どうぞお気軽に見積もりのご指示をお寄せ下さい。
□ねじ公差範囲のご指定　□左ねじ加工　□両端面の研磨加工　□バランス穴加工
□コーティング処理(ニッケル・メッキ処理)　□幅カット加工(h寸法)　□異形型番
□貴社図面に基づく精密ロックナットの製作



GLO SBLシリーズのカタログ閲覧

商品説明

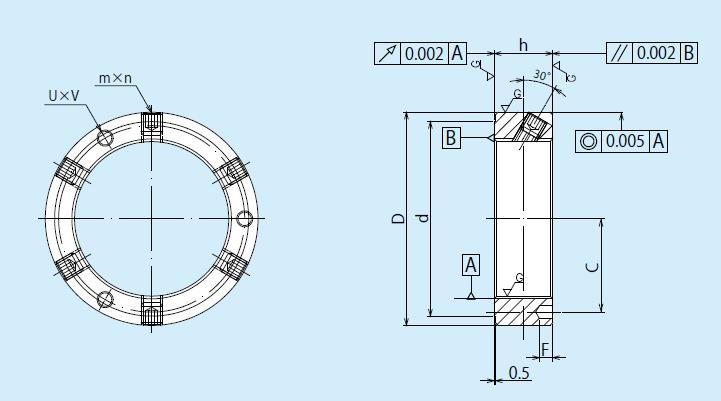

SBL-A ロックナットは、ねじ山に対して斜め方向(30度)の6箇所から軸を締め付ける方式になっています。 さらにこのロックナットはめねじを含めて全面研削加工されています。 また、高速回転時の風切り音の低減できます。

主要寸法表
品番 D h d UXV C F mXn MAX.Nm Loosening Torque Nm
SBL-A M20 x 1 38 16 33 φ4.3 x 3 13 5 M5 X 6 4.5 28.9
SBL-A M20 x 1.5 38 16 33 φ4.3 x 3 13 5 M6 X 6 8.0 28.9
SBL-A M25 x 1.5 38 18 33 φ4.3 x 3 16 5 M6 X 6 8.0 30.4
SBL-A M30 x 1.5 45 18 40 φ4.3 x 3 19 5 M6 X 6 8.0 32.4
SBL-A M35 x 1.5 52 18 47 φ4.3 x 3 22 5 M8 X 6 18.0 39.2
SBL-A M40 x 1.5 58 20 52 φ4.3 x 3 25 5 M8 X 6 18.0 46.1
SBL-A M45 x 1.5 65 20 59 φ4.3 x 3 28 5 M8 X 6 18.0 61.8
SBL-A M50 x 1.5 70 20 64 φ4.3 x 3 30 5 M8 X 6 18.0 70.6
SBL-A M55 x 2 75 22 68 φ4.3 x 3 33 5 M8 X 6 18.0 88.2
SBL-A M60 x 2 80 22 73 φ5.3 x 3 35 6 M8 X 6 18.0 98.0
SBL-A M65 x 2 85 22 78 φ5.3 x 3 38 6 M8 X 6 18.0 127.5
SBL-A M70 x 2 92 24 84 φ5.3 x 3 41 6 M8 X 6 18.0 147.1
SBL-A M75 x 2 98 24 90 φ5.3 x 3 43 6 M8 X 6 18.0 152.0
SBL-A M80 x 2 105 24 96 φ5.3 x 3 46 6 M8 X 6 18.0 156.9
SBL-A M85 x 2 110 24 102 φ6.4 x 3 49 7 M8 X 6 18.0 176.5
SBL-A M90 x 2 120 26 108 φ6.4 x 3 53 7 M8 X 6 18.0 186.3
SBL-A M95 x 2 125 26 113 φ6.4 x 3 55 7 M8 X 6 18.0 201.0
SBL-A M100 x 2 130 26 118 φ6.4 x 3 58 7 M8 X 6 18.0 220.6
SBL-A M105 x 2 140 28 125 φ6.4 x 3 61 7 M10 X 6 35.0 236.3
SBL-A M110 x 2 145 28 132 φ6.4 x 3 64 7 M10 X 6 35.0 252.0
SBL-A M115 x 2 150 28 137 φ6.4 x 3 66 7 M10 X 6 35.0 268.1
SBL-A M120 x 2 155 30 142 φ6.4 x 3 69 7 M10 X 6 35.0 279.4
SBL-A M125 x 2 160 30 147 φ6.4 x 3 71 7 M10 X 6 35.0 289.2
SBL-A M130 x 2 165 30 152 φ6.4 x 3 74 7 M10 X 6 35.0 313.7
SBL-A M135 x 2 175 32 160 φ6.4 x 3 78 7 M10 X 6 35.0 352.9
SBL-A M140 x 2 180 32 165 φ6.4 x 3 80 7 M10 X 6 35.0 392.2
SBL-A M145 x 2 190 32 175 φ6.4 x 3 84 7 M10 X 6 35.0 436.3
SBL-A M150 x 2 195 32 180 φ6.4 x 3 86 7 M10 X 6 35.0 480.4

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

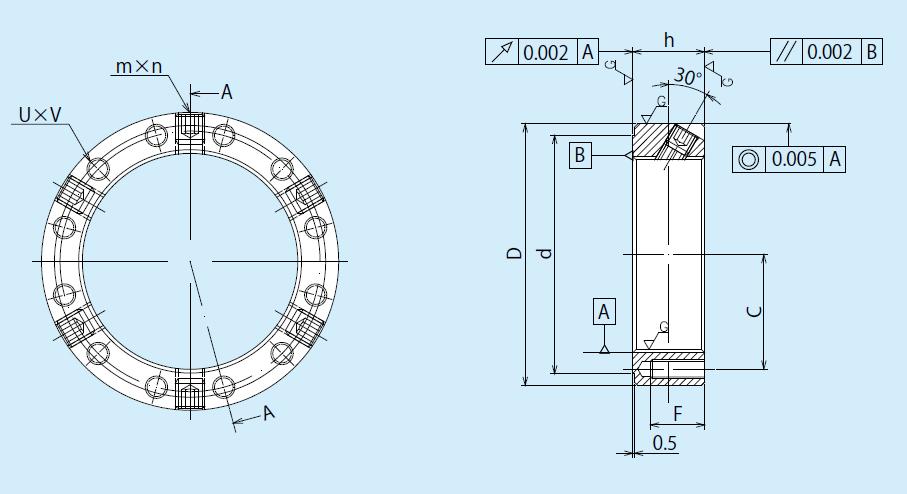

SBL-B ロックナットは、バランス調整用のねじ穴がロックナット本体の裏面にあります。 そのほかの性能はSBL-Aと同じで、めねじを含めて全面研削加工されており、バランス調整用の穴も開けてあるため高速回転時のバランスが調節可能です。 また、そのバランス調整用の穴はスクリュウインプラグで塞ぐことにより高速回転時の風切り音を低減できます。

主要寸法表
品番 D h d UXV C F mXn MAX.Nm Loosening Torque Nm
SBL-B M20 x 1 38 16 33 M4 x 6 13 10 M5 x 3 4.5 28.9
SBL-B M20 x 1.5 38 16 33 M4 x 6 13 10 M6 x 3 8.0 28.9
SBL-B M25 x 1.5 38 18 33 M4 x 6 16 12 M6 x 3 8.0 30.4
SBL-B M30 x 1.5 45 18 40 M5 x 9 19 12 M6 x 3 8.0 32.4
SBL-B M35 x 1.5 52 18 47 M5 x 9 22 12 M8 x 3 18.0 39.2
SBL-B M40 x 1.5 58 20 52 M6 x 9 25 14 M8 x 3 18.0 46.1
SBL-B M45 x 1.5 65 20 59 M6 x 9 28 14 M8 x 3 18.0 61.8
SBL-B M50 x 1.5 70 20 64 M6 x 12 30 14 M8 x 6 18.0 70.6
SBL-B M55 x 2 75 22 68 M6 x 12 33 16 M8 x 6 18.0 88.2
SBL-B M60 x 2 80 22 73 M6 x 12 35 16 M8 x 6 18.0 98.0
SBL-B M65 x 2 85 22 78 M6 x 12 38 16 M8 x 6 18.0 127.5
SBL-B M70 x 2 92 24 84 M8 x 12 41 18 M8 x 6 18.0 147.1
SBL-B M75 x 2 98 24 90 M8 x 12 43 18 M8 x 6 18.0 152.0
SBL-B M80 x 2 105 24 96 M8 x 12 46 18 M8 x 6 18.0 156.9
SBL-B M85 x 2 110 24 102 M8 x 12 49 18 M8 x 6 18.0 176.5
SBL-B M90 x 2 120 26 108 M8 x 12 53 20 M8 x 6 18.0 186.3
SBL-B M95 x 2 125 26 113 M8 x 12 55 20 M8 x 6 18.0 201.0
SBL-B M100 x 2 130 26 118 M8 x 12 58 20 M8 x 6 18.0 220.6
SBL-B M105 x 2 140 28 125 M8 x 12 61 22 M10 x 6 35.0 236.3
SBL-B M110 x 2 145 28 132 M8 x 12 64 22 M10 x 6 35.0 252.0
SBL-B M115 x 2 150 28 137 M8 x 12 66 22 M10 x 6 35.0 268.1
SBL-B M120 x 2 155 30 142 M8 x 12 69 24 M10 x 6 35.0 279.4
SBL-B M125 x 2 160 30 147 M8 x 12 71 24 M10 x 6 35.0 289.2
SBL-B M130 x 2 165 30 152 M8 x 12 74 24 M10 x 6 35.0 313.7
SBL-B M135 x 2 175 32 160 M8 x 12 78 26 M10 x 6 35.0 352.9
SBL-B M140 x 2 180 32 165 M8 x 12 80 26 M10 x 6 35.0 392.2
SBL-B M145 x 2 190 32 175 M8 x 12 84 26 M10 x 6 35.0 436.3
SBL-B M150 x 2 195 32 180 M8 x 12 86 26 M10 x 6 35.0 480.4

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

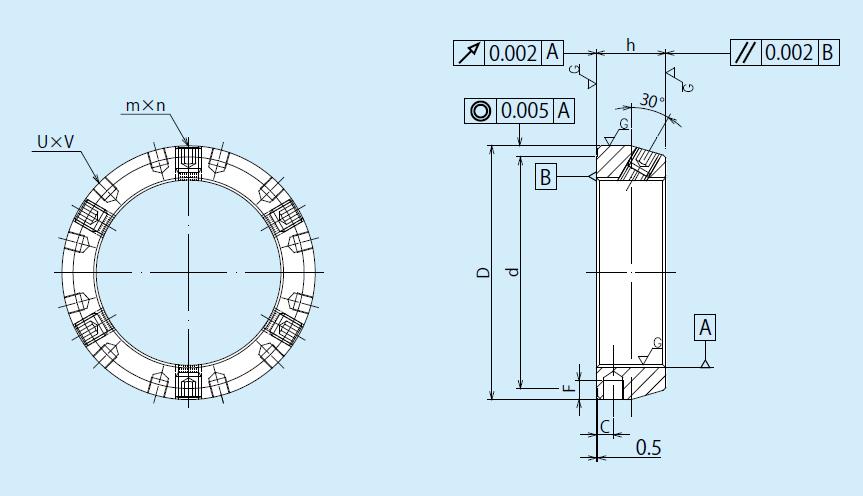

SBL-C ロックナットは、バランス調整用のねじ穴の場所がSBL-A と異なりロックナット本体の外円部にあります。 そのため、主軸の設計でSBL-B が使用できないところに最適です。 さらに、バランス調整用の穴はスクリュウインプラグで塞ぐことにより高速回転時の風切り音を軽減できます。

主要寸法表
品番 D h d UXV C F mXn MAX.Nm Loosening Torque Nm
SBL-C M20 x 1 38 16 33 M5 x 6 4 5 M5 x 3 4.5 28.9
SBL-C M20 x 1.5 38 16 33 M5 x 6 4 5 M6 x 3 8.0 28.9
SBL-C M25 x 1.5 38 18 33 M5 x 6 4.5 4 M6 x 3 8.0 30.4
SBL-C M30 x 1.5 45 18 40 M5 x 9 4.5 5 M6 x 3 8.0 32.4
SBL-C M35 x 1.5 52 18 47 M5 x 9 4.5 5 M8 x 3 18.0 39.2
SBL-C M40 x 1.5 58 20 52 M6 x 9 5 5 M8 x 3 18.0 46.1
SBL-C M45 x 1.5 65 20 59 M6 x 9 5 6 M8 x 3 18.0 61.8
SBL-C M50 x 1.5 70 20 64 M6 x 12 5 6 M8 x 6 18.0 70.6
SBL-C M55 x 2 75 22 68 M6 x 12 5.5 6 M8 x 6 18.0 88.2
SBL-C M60 x 2 80 22 73 M6 x 12 5.5 6 M8 x 6 18.0 98.0
SBL-C M65 x 2 85 22 78 M6 x 12 5.5 6 M8 x 6 18.0 127.5
SBL-C M70 x 2 92 24 84 M8 x 12 6 7 M8 x 6 18.0 147.1
SBL-C M75 x 2 98 24 90 M8 x 12 6 7 M8 x 6 18.0 152.0
SBL-C M80 x 2 105 24 96 M8 x 12 6 8 M8 x 6 18.0 156.9
SBL-C M85 x 2 110 24 102 M8 x 12 6 8 M8 x 6 18.0 176.5
SBL-C M90 x 2 120 26 108 M8 x 12 6.5 9 M8 x 6 18.0 186.3
SBL-C M95 x 2 125 26 113 M8 x 12 6.5 9 M8 x 6 18.0 201.0
SBL-C M100 x 2 130 26 118 M8 x 12 6.5 9 M8 x 6 18.0 220.6
SBL-C M105 x 2 140 28 125 M8 x 12 7 11 M10 x 6 35.0 236.3
SBL-C M110 x 2 145 28 132 M8 x 12 7 11 M10 x 6 35.0 252.0
SBL-C M115 x 2 150 28 137 M8 x 12 7 11 M10 x 6 35.0 268.1
SBL-C M120 x 2 155 30 142 M8 x 12 7.5 11 M10 x 6 35.0 279.4
SBL-C M125 x 2 160 30 147 M8 x 12 7.5 11 M10 x 6 35.0 289.2
SBL-C M130 x 2 165 30 152 M8 x 12 7.5 11 M10 x 6 35.0 313.7
SBL-C M135 x 2 175 32 160 M8 x 12 8 14 M10 x 6 35.0 352.9
SBL-C M140 x 2 180 32 165 M8 x 12 8 14 M10 x 6 35.0 392.2
SBL-C M145 x 2 190 32 175 M8 x 12 8 16 M10 x 6 35.0 436.3
SBL-C M150 x 2 195 32 180 M8 x 12 8 16 M10 x 6 35.0 480.4

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

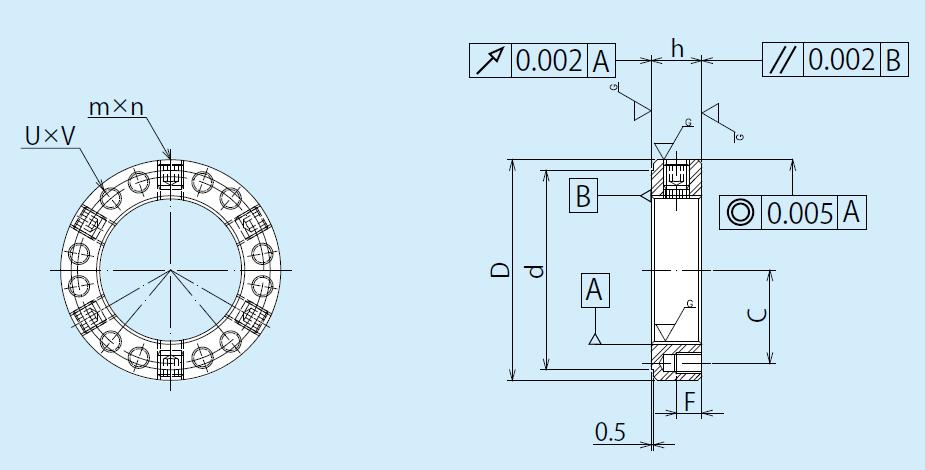

SBL-D ロックナットは、ラジアル方向(半径方向)の3箇所(M45以下)、6箇所(M50以上)から軸を締め付ける方式になっています。 このロックナットの厚み(h)は他のタイプと比べて薄いため狭いスペースで使用することが可能です。 このロックナットのバランス調整用のねじ穴は本体の裏面にあり、バランス調整が可能です。 また、そのバランス調整用の穴はスクリュウインプラグで塞ぐことにより高速回転時の風切り音を軽減できます。

主要寸法表
品番 D h d UXV C F mXn MAX.Nm Loosening Torque Nm
SBL-D M20 x 1 32 10 27 M4 x 6 13 5 M5 x 3 4.5 24.0
SBL-D M20 x 1.5 32 10 27 M4 x 6 13 5 M5 x 3 4.5 24.0
SBL-D M25 x 1.5 38 12 33 M4 x 6 16 6 M6 x 3 8.0 26.5
SBL-D M30 x 1.5 45 12 40 M5 x 9 19 6 M6 x 3 8.0 28.4
SBL-D M35 x 1.5 52 12 47 M5 x 9 22 6 M6 x 3 8.0 34.3
SBL-D M40 x 1.5 58 14 52 M6 x 9 25 8 M6 x 3 8.0 36.3
SBL-D M45 x 1.5 65 14 59 M6 x 9 28 8 M6 x 3 8.0 56.9
SBL-D M50 x 1.5 70 14 64 M6 x 12 30 8 M8 x 6 18.0 63.7
SBL-D M55 x 2 75 16 68 M6 x 12 33 10 M8 x 6 18.0 68.6
SBL-D M60 x 2 80 16 73 M6 x 12 35 10 M8 x 6 18.0 96.1
SBL-D M65 x 2 85 16 78 M6 x 12 38 10 M8 x 6 18.0 112.7
SBL-D M70 x 2 92 18 84 M8 x 12 41 12 M8 x 6 18.0 137.3
SBL-D M75 x 2 98 18 90 M8 x 12 43 12 M8 x 6 18.0 145.1
SBL-D M80 x 2 105 18 96 M8 x 12 46 12 M8 x 6 18.0 149.0
SBL-D M85 x 2 110 18 102 M8 x 12 49 12 M8 x 6 18.0 168.6
SBL-D M90 x 2 120 20 108 M8 x 12 53 14 M8 x 6 18.0 178.4
SBL-D M95 x 2 125 20 113 M8 x 12 55 14 M8 x 6 18.0 193.1
SBL-D M100 x 2 130 20 118 M8 x 12 58 14 M8 x 6 18.0 210.8
SBL-D M105 x 2 140 22 125 M8 x 12 61 16 M8 x 6 18.0 215.7
SBL-D M110 x 2 145 22 132 M8 x 12 64 16 M8 x 6 18.0 230.4
SBL-D M115 x 2 150 22 137 M8 x 12 66 16 M8 x 6 18.0 250.0
SBL-D M120 x 2 155 24 142 M8 x 12 69 18 M8 x 6 18.0 264.7
SBL-D M125 x 2 160 24 147 M8 x 12 71 18 M8 x 6 18.0 274.5
SBL-D M130 x 2 165 24 152 M8 x 12 74 18 M8 x 6 18.0 294.1
SBL-D M135 x 2 175 26 160 M8 x 12 78 20 M10 x 6 35.0 328.4
SBL-D M140 x 2 180 26 165 M8 x 12 80 20 M10 x 6 35.0 372.5
SBL-D M145 x 2 190 26 175 M8 x 12 84 20 M10 x 6 35.0 402.0
SBL-D M150 x 2 195 26 180 M8 x 12 86 20 M10 x 6 35.0 421.6

※注：(1)このデータは参考値です。(2)1Nm=10.2kgf.cm=0.73lb.ft


商品説明

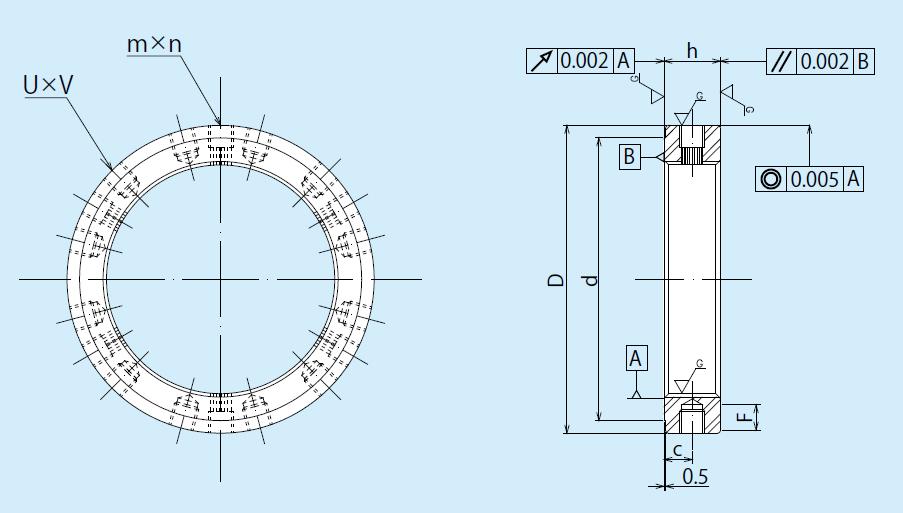

SBL-E ロックナットは、バランス調整用のねじ穴の場所がSBL-Dと異なりロックナット本体の外円部にあります。 そのため、バランスの調整がロックナットの裏面から行えない場合に最適です。 また、そのバランス調整用の穴はスクリュウインプラグで塞ぐことにより高速回転時の風切り音を軽減できます。

主要寸法表
品番 D h d UXV C F mXn MAX.Nm Loosening Torque Nm
SBL-E M20 x 1 32 10 27 M5 x 6 5 3 M5 x 3 4.5 24.0
SBL-E M20 x 1.5 32 10 27 M5 x 6 5 3 M5 x 3 4.5 24.0
SBL-E M25 x 1.5 38 12 33 M5 x 6 6 3 M6 x 3 8.0 26.5
SBL-E M30 x 1.5 45 12 40 M5 x 6 6 4 M6 x 3 8.0 28.4
SBL-E M35 x 1.5 52 12 47 M5 x 9 6 4 M6 x 3 8.0 34.3
SBL-E M40 x 1.5 58 14 52 M6 x 9 7 5 M6 x 3 8.0 36.3
SBL-E M45 x 1.5 65 14 59 M6 x 9 7 6 M6 x 3 8.0 56.9
SBL-E M50 x 1.5 70 14 64 M6 x 12 7 6 M8 x 6 18.0 63.7
SBL-E M55 x 2 75 16 68 M6 x 12 8 6 M8 x 6 18.0 68.6
SBL-E M60 x 2 80 16 73 M6 x 12 8 6 M8 x 6 18.0 96.1
SBL-E M65 x 2 85 16 78 M6 x 12 8 6 M8 x 6 18.0 112.7
SBL-E M70 x 2 92 18 84 M8 x 12 9 6 M8 x 6 18.0 137.3
SBL-E M75 x 2 98 18 90 M8 x 12 9 6 M8 x 6 18.0 145.1
SBL-E M80 x 2 105 18 96 M8 x 12 9 8 M8 x 6 18.0 149.0
SBL-E M85 x 2 110 18 102 M8 x 12 9 8 M8 x 6 18.0 168.6
SBL-E M90 x 2 120 20 108 M8 x 12 10 9 M8 x 6 18.0 178.4
SBL-E M95 x 2 125 20 113 M8 x 12 10 9 M8 x 6 18.0 193.1
SBL-E M100 x 2 130 20 118 M8 x 12 10 9 M8 x 6 18.0 210.8
SBL-E M105 x 2 140 22 125 M8 x 12 11 11 M8 x 6 18.0 215.7
SBL-E M110 x 2 145 22 132 M8 x 12 11 11 M8 x 6 18.0 230.4
SBL-E M115 x 2 150 22 137 M8 x 12 11 11 M8 x 6 18.0 250.0
SBL-E M120 x 2 155 24 142 M8 x 12 12 11 M8 x 6 18.0 264.7
SBL-E M125 x 2 160 24 147 M8 x 12 12 11 M8 x 6 18.0 274.5
SBL-E M130 x 2 165 24 152 M8 x 12 12 11 M8 x 6 18.0 294.1
SBL-E M135 x 2 175 26 160 M8 x 12 13 14 M10 x 6 35.0 328.4
SBL-E M140 x 2 180 26 165 M8 x 12 13 14 M10 x 6 35.0 372.5
SBL-E M145 x 2 190 26 175 M8 x 12 13 16 M10 x 6 35.0 402.0
SBL-E M150 x 2 195 26 180 M8 x 12 13 16 M10 x 6 35.0 421.6

※注：(1)このデータは参考値です。(2) 1Nm=10.2kgf.cm=0.73lb.ft
