高速回転 Cシリーズ
GLO-YS精密ロックナット
  1. 信頼される高精度・高品質
    • 研磨面の直角度(YSR-C):0.002mm
      切削面の直角度(YSK-C):0.005mm
    • 研磨・切削面の平面度:≒100%
      (ベアリング本体との当たり面)
    • 同心度:0.005mm
    • ロッキングメタル素材:リン青銅(高耐摩耗)
    • 本体材質:SCM440
    • ねじ精度:ISO 4H
    • 硬度:HRC28°〜32°
    • バランス調整用穴、静音用のスクリュウインプラグ付き

  2. 主な用途
    • 回転数8,000rpm以上の高速回転主軸 (特に15,000rpm以上に最適)
    • バランス精度G2.5以下を必要とする主軸

  3. 取付・取外し方法
    • YSK-Cの取付・取外し方法
      • おねじの清掃後、締付ボルトを緩めたYSKロックナットをセットします。 YSKロックナットの端面と相手側端面との隙間が1〜2mmあいている状態で締付ボルトを対角にかつ均等に締め込み、 ねじの遊びをなくします。その後、YSKロックナットがガタなく回せるようになるまで締付ボルトを均等に少しずつ緩めます。 次に要求される軸力の2〜3倍の軸力で仮締めして下さい。 これはYSKロックナットの初期なじみに必要な手順です。 そして一旦YSKロックナットを緩めてから適正な軸力が得られるまで締め直して下さい。 最後に4〜8本の締付ボルトを直角かつ均等に適正トルクで締め付け、おねじと完全に固定させて下さい。
      • 取外しは、全てのセットスクリュウを充分に緩めてからロックナットを緩めてください。
    • YSR-Cの取付・取り外し方法
      • 取付は、雄ねじを清掃後、まずロックナットをセットします。それから緩み防止のためナットについている3ヶの緩み止めセットスクリュウを0.5~1回点緩めます。 その後、最初のセットスクリュウを軽く止まるまで締め、次に2ヶ目、3ヶ目のスクリュウを順次指定の締付けトルクで増し締めを行い、その後、最初のセットスクリュウ も同じ指定トルクにて締付けて取付け完了となります。
      • 取外しは、まず3ヶのセットスクリュウを充分に緩めます。この時点ではまだセットスクリュウの先にあるロッキングメタルがねじ部にかみ合った 状態ですので、側面からハンマー等で軽く叩いてやりロッキングメタルが自由になったことを確認しておいてロックナットを緩めてください。

  4. ねじ精度
    • GLO YSK-C/YSR-Cタイプのロックナットは、ISOの4H等級に仕上がっています。 従いましてシャフトのねじ精度も4h等級に仕上げて頂く様お願い申し上げます。 それにより組込後の調整も必要なく、高い精度が維持されます。

精密ロックナット技術資料


GLO-YS精密ロックナットシリーズは、精密ロックナットに関するあらゆるご要望にお応えします。
どうぞお気軽に見積もりのご指示をお寄せ下さい。
□ねじ公差範囲のご指定 □左ねじ加工 □両端面の研磨加工 □バランス穴加工
□コーティング処理(ニッケル・メッキ処理) □幅カット加工(h寸法) □異形型番
□貴社図面に基づく精密ロックナットの製作


商品説明
YSK-C ロックナットは、YSKと同じ締付け方式に加え、バランス調整用の穴加工を施した特殊精密ロックナットです。 そのバランス調整用の穴は、スクリュウインプラグで塞ぐことにより高速回転時の風切り音を軽減できます。

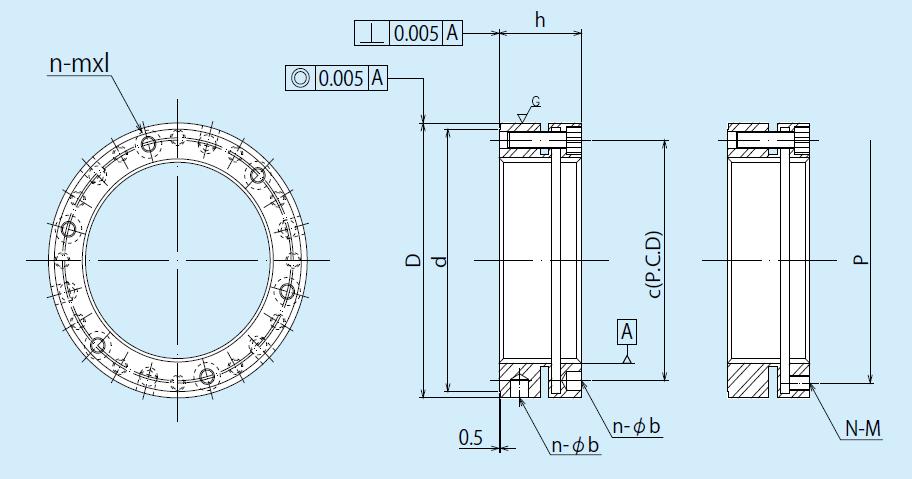

主要寸法表
型番 D h d n-mxl b c N-M P MAX.Nm
GLO YSK-C M40×1.5 58 22 55 4-M4×16 5 49 8×M5 49 3.5
GLO YSK-C M45×1.0 68 22 63 6-M4×18 6 57 12×M5 58 3.5
GLO YSK-C M50×1.0 70 25 66 6-M4×18 6 60 12×M5 60.5 3.5
GLO YSK-C M55×2.0 75 25 71 6-M4×18 6 65 12×M5 65.5 3.5
GLO YSK-C M60×2.0 84 26 79 6-M5×20 6 72 12×M5 73 4.5
GLO YSK-C M65×2.0 88 28 84 6-M5×20 6 77 12×M5 78.5 4.5
GLO YSK-C M70×2.0 95 28 89 6-M5×20 7 82 12×M5 83.5 4.5
GLO YSK-C M75×2.0 100 28 94 6-M5×20 7 87 12×M5 88.5 4.5
GLO YSK-C M80×2.0 110 32 103 6-M6×22 8 95 12×M5 97 8.0
GLO YSK-C M85×2.0 115 32 108 6-M6×22 8 100 12×M5 102.5 8.0
GLO YSK-C M90×2.0 120 32 113 6-M6×22 8 105 12×M5 107 8.0
GLO YSK-C M95×2.0 125 32 118 6-M6×22 8 110 12×M5 112.5 8.0
GLO YSK-C M100×2.0 130 32 123 6-M6×22 8 115 12×M5 118 8.0
GLO YSK-C M105×2.0 135 32 128 6-M6×22 8 120 12×M5 122.5 8.0
GLO YSK-C M110×2.0 140 32 133 6-M6×22 8 125 12×M5 127 8.0
GLO YSK-C M115×2.0 145 34 137 6-M6×22 8 130 12×M5 132.5 8.0
GLO YSK-C M120×2.0 155 36 146 6-M6×25 8 136 12×M5 138 8.0
GLO YSK-C M125×2.0 160 36 150 6-M6×25 8 140 12×M5 142.5 8.0
GLO YSK-C M130×2.0 165 36 155 6-M6×25 8 148 12×M5 149 8.0
GLO YSK-C M135×2.0 170 36 160 6-M6×25 8 153 12×M5 154.5 8.0
GLO YSK-C M140×2.0 180 38 168 8-M6×25 10 160 16×M5 162.5 8.0
GLO YSK-C M145×2.0 185 38 173 8-M6×25 10 165 16×M5 168.5 8.0
GLO YSK-C M145×2.0 190 38 178 8-M6×25 10 170 16×M5 172.5 8.0

商品説明
YSR-C ロックナットは、YSRと同じ締付け方式に加え、バランス調整用の穴加工を施した特殊精密ロックナットです。 そのバランス調整用の穴は、スクリュウインプラグで塞ぐことにより高速回転時の風切り音を軽減できます。

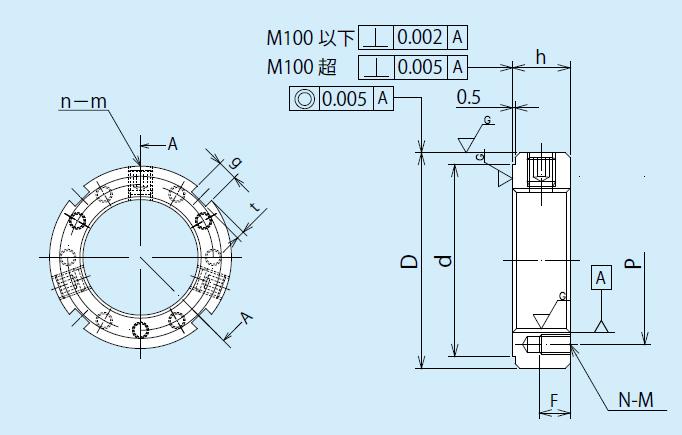

主要寸法表
型番 D h g t d n-m N-M F P MAX.Nm
GLO YSR-C M40×1.5 58 14 6 2.5 52 3-M6 9-M5 8 49 6.0
GLO YSR-C M45×1.5P 65 14 6 2.5 59 3-M6 9-M5 8 55 6.0
GLO YSR-C M50×1.5P 70 14 6 2.5 64 3-M8 9-M5 8 60 16.0
GLO YSR-C M55×2.0P 75 16 7 3 68 3-M8 9-M6 8 65 16.0
GLO YSR-C M60×2.0P 80 16 7 3 73 3-M8 9-M6 8 70 16.0
GLO YSR-C M65×2.0P 85 16 7 3 78 3-M8 9-M6 8 75 16.0
GLO YSR-C M70×2.0P 92 18 8 3.5 84 3-M8 9-M6 8 81 16.0
GLO YSR-C M75×2.0P 98 18 8 3.5 90 3-M8 9-M6 8 87 16.0
GLO YSR-C M80×2.0P 105 18 8 3.5 96 3-M8 9-M6 8 93 16.0
GLO YSR-C M85×2.0P 110 18 8 3.5 102 3-M8 9-M6 8 98 16.0
GLO YSR-C M90×2.0P 120 20 10 4 108 3-M8 12-M8 12 105 16.0
GLO YSR-C M95×2.0P 125 20 10 4 113 3-M8 12-M8 12 110 16.0
GLO YSR-C M100×2.0P 130 20 10 4 118 3-M8 12-M8 12 115 16.0
GLO YSR-C M105×2.0P 140 22 12 5 125 3-M8 12-M8 14 123 16.0
GLO YSR-C M110×2.0P 145 22 12 5 132 3-M8 12-M8 14 128 16.0
GLO YSR-C M115×2.0P 150 22 12 5 137 3-M8 12-M8 14 133 16.0
GLO YSR-C M120×2.0P 155 24 12 5 142 3-M8 12-M8 16 138 16.0
GLO YSR-C M125×2.0P 160 24 12 5 147 3-M8 12-M8 16 143 16.0
GLO YSR-C M130×2.0P 165 24 12 5 152 3-M8 12-M8 16 148 16.0
GLO YSR-C M135×2.0P 175 26 14 6 160 3-M10 12-M8 18 155 30.0
GLO YSR-C M140×2.0P 180 26 14 6 165 3-M10 12-M8 18 160 30.0
GLO YSR-C M145×2.0P 190 26 14 6 175 3-M10 12-M8 18 168 30.0
GLO YSR-C M150×2.0P 195 26 14 6 180 3-M10 12-M8 18 173 30.0
