| 品番 | 有効ピストン面積 cm2 伸びた状態 |
有効ピストン面積 cm2 縮んだ状態 |
ピストンストローク (mm) |
最大回転速度 min-1(r.p.m.) |
最大圧力 MPa(kgf/cm2) |
I kg・m2 |
重量 (kg) |
総油圧供給量 lit./min. |
|---|---|---|---|---|---|---|---|---|
|
TH-428
|
53.2 | 50.5 | 10 | 8000 | 4.0(40) | 0.008 | 5.8 | 3.0 |
|
TH-A536
|
69.8 | 67.5 | 15 | 8000 | 4.0(40) | 0.05 | 8.3 | 3.0 |

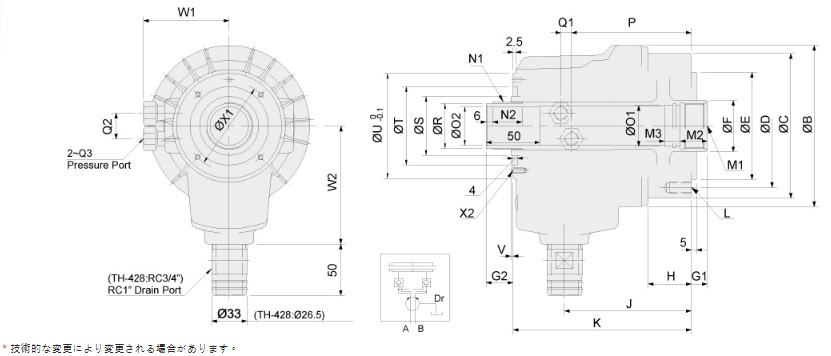

| 品番 | A I.D. | B | C | D | E (h7) | F | G1max. | G1min | G2max. | G2min | H | J | K | L | M1 | M2 | M3 | N1 | N2 | O1 (H8) | O2 (H8) | P | Q1 | Q2 | Q3 | R (g7) | S | T | U | V | W1 | W2 | X1 | X2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TH-428 | 90 | 130 | 120 | 100 | 80 | 40 | 10 | 0 | 35 | 25 | 45 | 127.5 | 155 | 6-M8x15 | M33x1.5 | 25 | 12 | M34x1.5 | 26 | 30 | 28 | 101.5 | 11 | 24 | RC1/4 | 32 | 45 | 65 | 86 | 4 | 72 | 105 | 76 | M4x7 |
TH-A536 | 105 | 150 | 135 | 115 | 100 | 48 | 15 | 0 | 40 | 25 | 40 | 118 | 166 | 6-M10x20 | M42x1.5 | 25 | 15 | M44x1.5 | 28 | 38 | 36 | 111.5 | 10 | 24 | RC1/4 | 42 | 55 | 73 | 98 | 4 | 80 | 110 | 83 | M5x10 |
