品番 | ジョーストローク (直径) (mm) |
把握直径(mm) | 最大把握力 kN (kgf) |
最大圧力使用 MPa (kgf/cm2) |
最低圧力使用 kgf/cm2 |
空気消耗量 (圧力使用6.0 kgf/cm2) |
重量 (kg) | |||
---|---|---|---|---|---|---|---|---|---|---|
最大 | 最小 | 気圧 | 油圧 | 気圧 | 油圧 | |||||
SP-304 | 5.1 | 110 | 10 | 7.5 (765) | 22.0 (2243) | 0.6 (6) | 1.3 (13) | 2 | 0.5 | 7 |
SP-306 | 5.5 | 168 | 30 | 21.0 (2141) | 52.0 (5303) | 0.6 (6) | 1.3 (13) | 2 | 1.4 | 16.5 |
SP-308 | 6.8 | 210 | 42 | 33.0 (3365) | 74.0 (7546) | 0.6 (6) | 1.3 (13) | 2 | 2.5 | 28.7 |
SP-310 | 7 | 254 | 52 | 48.0 (4895) | 107.0 (10911) | 0.6 (6) | 1.3 (13) | 2 | 4.2 | 42 |

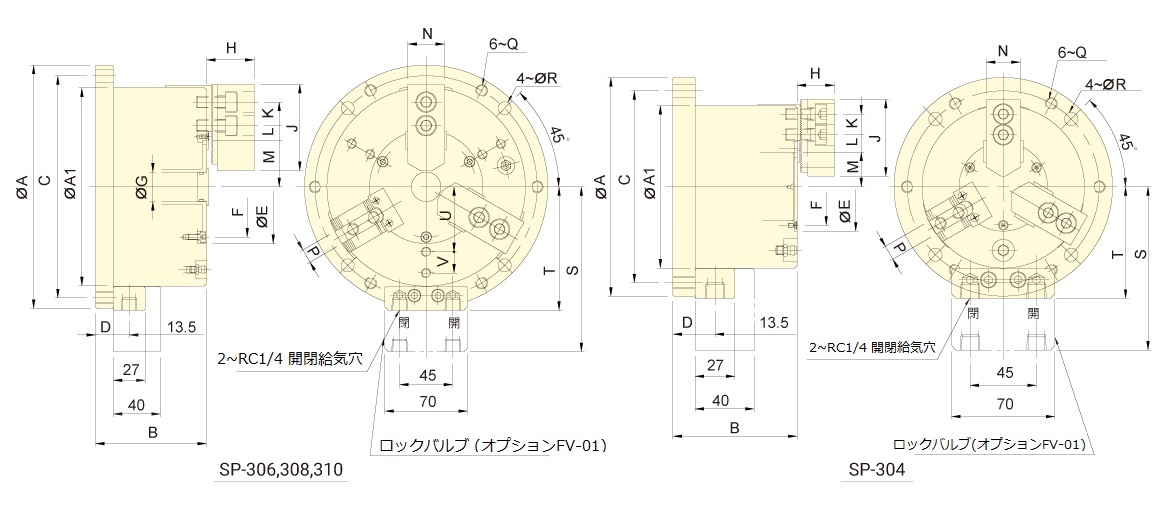

品番 | A(h7) | A1 | B | C | D | E(H7/h7) | F | G | H | J | K | Lmax. |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SP-304 | 148 | 110 | 84 | 130 | 15 | 60 | 52 | - | 25.25 | 52 | 14 | 14.75 |
SP-306 | 206 | 168 | 94 | 188 | 15 | 96 | 85 | 25 | 40.25 | 73 | 20 | 18.25 |
SP-308 | 248 | 210 | 108 | 230 | 15 | 113 | 102 | 32 | 41.25 | 95 | 25 | 20.75 |
SP-310 | 300 | 254 | 112 | 280 | 16 | 138 | 127 | 54 | 46.25 | 110 | 30 | 29.25 |
品番 | Lmin. | Mmax. | Mmin. | N | P | Q | R | S | T | U | V |
---|---|---|---|---|---|---|---|---|---|---|---|
SP-304 | 11.75 | 23.5 | 20.95 | 23 | 10 | M8X1.25 | 9 | 110.5 | 75.5 | - | - |
SP-306 | 12.25 | 39.5 | 36.75 | 31 | 12 | M10X1.5 | 11 | 139.5 | 104.5 | 55 | 18 |
SP-308 | 16.25 | 49.5 | 46.1 | 35 | 14 | M10X1.5 | 11 | 160.5 | 125.5 | 68 | 25 |
SP-310 | 20.25 | 57 | 53.5 | 40 | 16 | M12X1.75 | 13 | 182.5 | 147.5 | 85 | 30 |
