RL-AN　中実油圧シリンダ
エアーコネクション

注意事項
◆ご使用の際はオイルミストを少量混ぜてご使用ください。
◆エアー注入口へエアーを供給しない状態では動かさないでください。

品番	有効ピストン面積 cm2 伸びた状態	有効ピストン面積 cm2 縮んだ状態	ピストンストローク (mm)	最大回転速度 min-1(r.p.m.)	最大圧力 MPa(kgf/cm2)	エアー供給 最大圧力 MPa (kgf/cm2)	I kg・m2	重量 (kg)
RL-A75N	42.6	37.1	15	6000	4.0(40)	0.8(8)	0.01	3.0
RL-A100N	77.0	71.5	20	6000	4.0(40)	0.8(8)	0.04	4.5
RL-A125N	121.2	113.1	25	6000	4.0(40)	0.8(8)	0.06	7.0
RL-A150N	175.2	160.8	30	5500	4.0(40)	0.8(8)	0.10	9.6
RL-A200N	312.5	290.4	35	5500	4.0(40)	0.8(8)	0.29	15.5

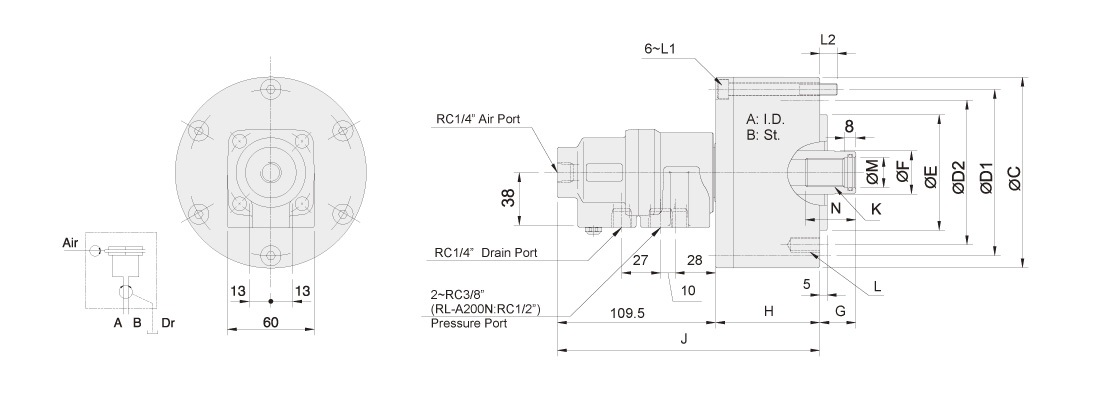

品番	A	B	C	D1	D2	E (h7)	F	G max.	G min.	H	J	K	L	L1	L2	M (H8)	N
RL-A75N	75	15	107	90	90	65	30	45	30	57	166	M20x2.5	6~M8x 16	M8x60	12	21	35
RL-A100N	100	20	132	115	100	80	30	45	25	72	181	M20x2.5	6~M10x20	M8x75	12	21	35
RL-A125N	125	25	160	140	130	110	35	50	25	82	191	M24x3.0	6~M12x20	M8x85	12	25	45
RL-A150N	150	30	190	170	130	110	45	55	25	95	204	M30x3.5	12~M12x24	M10x100	16	32	45
RL-A200N	200	35	245	220	145	120	55	70	35	115	225	M36x4.0	12~M16x30	M10x125	21	38	60
