中実油圧シリンダ
コンパクトタイプ
制御型
REシリーズ

品番	有効ピストン面積 cm2 伸びた状態	有効ピストン面積 cm2 縮んだ状態	ピストンストローク (mm)	最大回転速度 min-1(r.p.m.)	最大圧力 MPa(kgf/cm2)	I kg・m2 慣性モーメント	重量 (kg)
RE-110	92.7	87.9	20	6000	3.5(35)	0.02	6.9
RE-120	110.8	106	21	6000	4.0(40)	0.03	8.8
RE-130	130.4	123.1	30	6000	4.0(40)	0.03	9.1
RE-150	174.4	160.8	30	5500	4.0 (40)	0.06	14.9
RE-200K	292.4	274.9	35	4000	4.0 (40)	0.19	29.1
RE-200L	292.4	265.4	50	4000	5.0 (50)	0.21	30.4
RE-250	465.2	438.2	60	2000	5.0 (50)	0.43	47.2

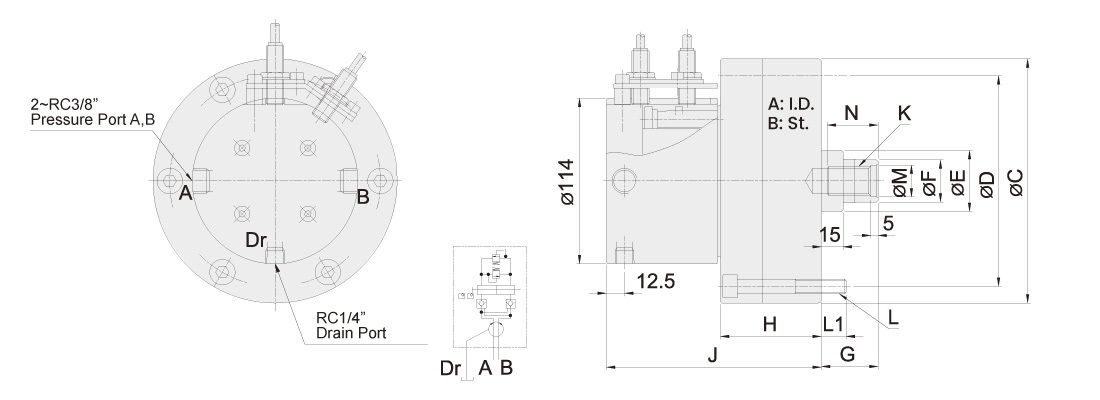

品番	A	B	C h7	D	D1	D2	E	F	G max.	G min.	H	J	K	L	L1	L2	M H8	M1	N	P	Q
RE-110	110	20	145	128	-	-	42	29	60	40	66	146	M20x2.5	6~M8x70	12	-	22	-	35	-	-
RE-120	120	21	168	145	-	-	42	29	60	39	69.5	148	M20x2.5	6~M10x75	17	-	22	-	35	-	-
RE-130	130	30	168	150	-	-	50	33	60	30	79.5	158	M24x3.0	6~M10x85	17	-	27	-	40	-	-
RE-150	150	30	205	-	180	130	110	45	60	30	99	177.5	M30x3.5	M12x24	M12x105	18.5	32	10	50	12.5	114
RE-200K	195	35	257	-	225	145	120	55	73	38	120	239	M36x4.0	M16x30	M16x130	27	38	12	65	15	150
RE-200L	195	50	257	-	225	170	125	65	80	30	135	254	M42x3.0	M16x30	M16x145	27	45	12	65	15	150
RE-250	245	60	307	-	275	220	160	65	85	25	165	280	M42x3.0	M20x35	M16x175	28	45	12	65	15	150
