| 品番 | 有効ピストン面積 cm2 伸びた状態 A |
有効ピストン面積 cm2 伸びた状態 B |
有効ピストン面積 cm2 縮んだ状態 A |
有効ピストン面積 cm2 縮んだ状態 B |
ピストンストローク (mm) |
最大回転速度 min-1(r.p.m.) |
最大圧力 MPa(kgf/cm2) |
I kg・m2 慣性モーメント |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| RD-120 | 122.7 | 126.1 | 116.1 | 113.1 | 20 | 5000 | 3.0(30) | 0.14 | 11.3 |
| RD-125 | 122.7 | 126.1 | 116.1 | 113.1 | 25 | 5000 | 3.0(30) | 0.15 | 11.5 |

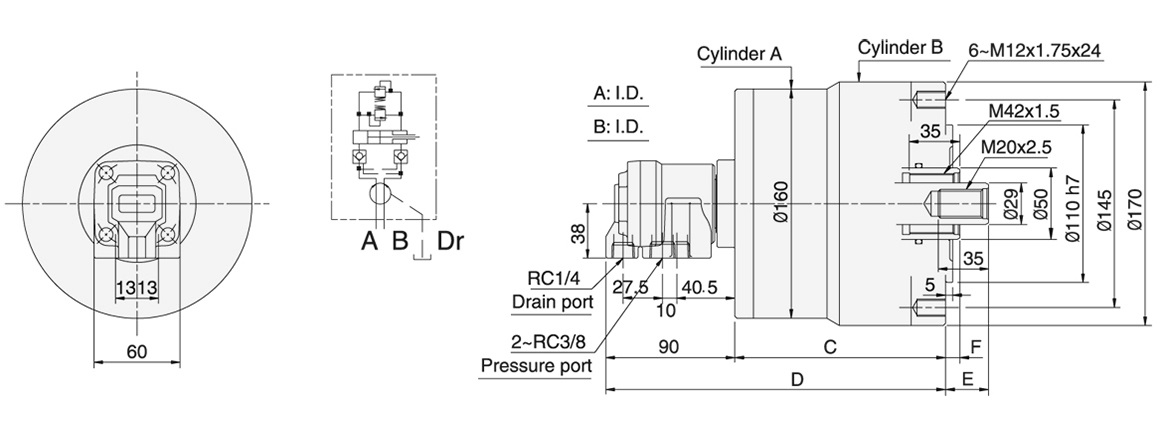

| 品番 | A | B | C | D | E max. | E min. | F max. | F min. |
|---|---|---|---|---|---|---|---|---|
| RD-120 | 125 | 130 | 137 | 227 | 60 | 40 | 35 | 15 |
| RD-125 | 125 | 130 | 147 | 237 | 55 | 30 | 35 | 10 |
