RAP 気圧式シリンダ内蔵 ロータリチャック

◆エアーシリンダ内蔵の薄型ロータリチャック
◆軽切削に適合。標準生爪と標準硬爪の使用は可能
◆ロータリテーブルにインデックス加工を行う
◆防塵の設計、切削屑の侵入を防ぐ
◆本体と内部部品全面硬化研磨、直接に潤滑

▲ご注意:Oリングとチャック摩擦するため、ロータリテーブルの回転トルク必ず寸法表より高いことです。
特徴
◆軽切削に最適 ◆生爪、硬爪どちらでも使用可能

品番 ジョーストローク(直径)
(mm)
最大把握直径
(mm)
最小把握直径
(mm)
最大把握力 kN (kgf)
気圧 (圧力使用 6.0kgf/cm2)
最大圧力使用
(kgf/cm2)
最高回転数
(r.p.m.)
回転トルク (Nm) 空気消耗量
lit (圧力使用 6.0 kgf/cm2)
重量
(kg)
RAP-306 5.5 170 25 21
(205.94)
7 72 40 3.1 16.2

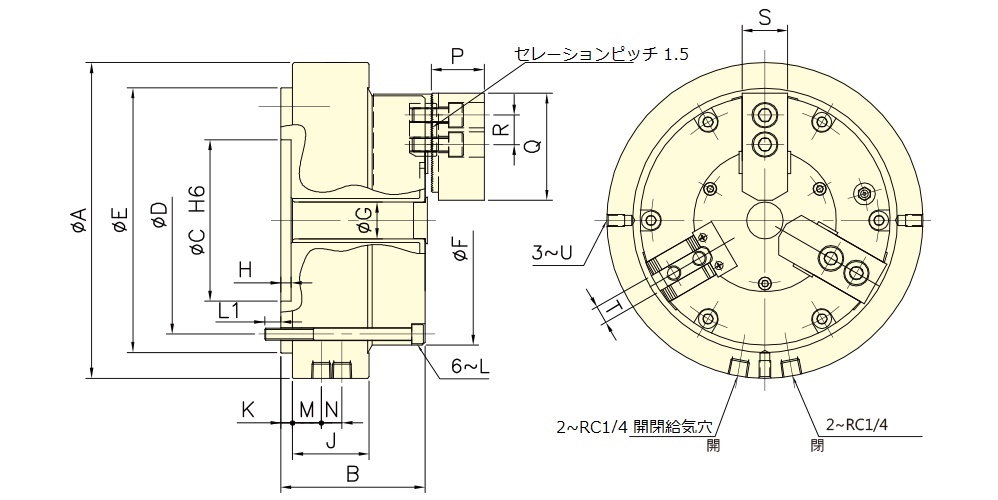

品番 A B C (H6) D E F G H J K
RAP-306 215 98 110 155 181 170 25 7 52 8

品番 L L1 M N P O R S T U
RAP-306 6~M8 11 19.5 14 36 73 20 31 12 3~M8
