中実空圧シリンダ
RAシリーズ

品番	有効ピストン面積 cm² 伸びた状態	有効ピストン面積 cm² 縮んだ状態	ピストンストローク (mm)	最大回転速度 min^-1(r.p.m.)	最大圧力 MPa(kgf/cm²)	I kg・m²	エアー供給 cc/sec (6kgf/cm²)	重量 (kg)
RA-100	77.0	74.4	15	6000	0.8(8)	0.03	400	3.9
RA-130	131.2	124.7	15	5000	0.8(8)	0.05	400	5.2
RA-170	225.4	219.0	20	5000	0.8(8)	0.18	400	8.5
RA-220	378.6	369.3	25	4000	0.8(8)	0.36	400	14.5
RA-270	571.0	562.9	30	3000	0.8(8)	0.75	400	18.4

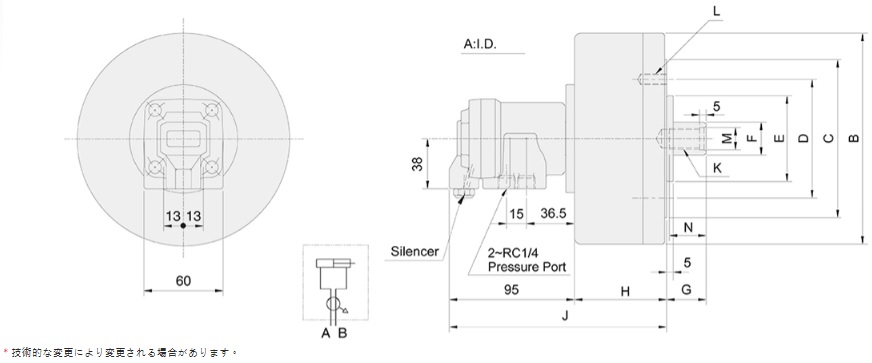

品番	A	B	C	D	E h7	F	G max.	G min.	H	J	K	L	M H8	N
RA-100	100	130	-	80	60	22	50	35	65	160	M12x1.75	6-M8x16	13	25
RA-130	130	160	120	90	65	25	45	30	70	165	M16x2.0	6-M8x16	17	30
RA-170	170	200	140	100	80	25	45	25	85	180	M16x2.0	6-M10x18	17	30
RA-220	220	255	170	130	110	30	50	25	91	186	M20x2.5	6-M12x20	21	35
RA-270	270	305	190	130	110	35	55	25	105	200	M24x3.0	6-M12x20	25	40
