IS　インデクシングパワーチャック

◆多工程加工で無人操作、自動インデックス可能
◆本体と内部部品全面硬化研磨、直接に潤滑
◆防水、防切削屑
◆精度が極めて高い繰り返し把握、高剛性
◆ユニークなインデックスと油圧システム
◆チャックには圧力感知内蔵

品番	インデックス角度	ジョーストローク (直径) (mm)	最大把握直径 (mm)	最大把握長さ (mm)	許容シリンダ推力 (kgf/cm2)	最大把握力 kN (kgf)	最高回転数 min-1(r.p.m.)	慣性モーメント kg*m2	重量 (kg)	シリンダジョイント	主軸貫通穴 (mm)
IS-254	8x45,4x90	20	65	160	45	19.5(1990)	2400	0.41	41.0	IS-315	86+0.1
IS-275	8x45,4x90	20	80	220	45	25.4(2590)	2100	0.61	52.0	IS-315	86+0.1
IS-315	8x45,4x90	20	100	230	45	25.0(2550)	1800	1.13	76.0	IS-315	86+0.1

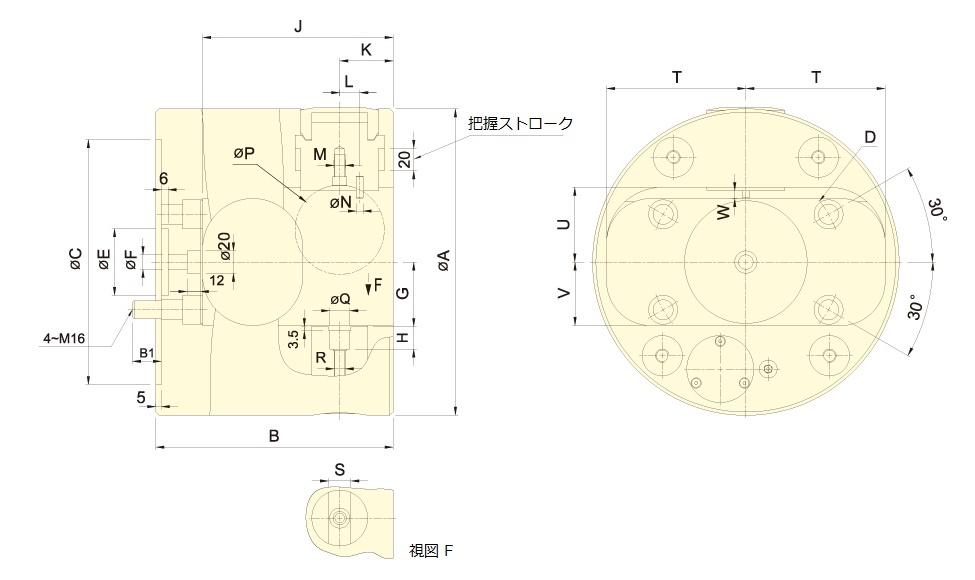

品番	A	B	B1	C(H6)	D	E	F	G	H	J	K
IS-254	254	190	23	220	171.4	60	13	47.5	18	155	48
IS-275	275	213	26	220	171.4	60	13	58	20	171	48
IS-315	315	232	22	220	171.4	60	13	71	18.5	187	50

品番	L	M	N	P	Q(H7)	R	S(H7)	T	U	V	W
IS-254	13	M8	5	40	18	M10	20	106	57	46.5	5.5
IS-275	18	M10	6	80	18	M10	20	125	67	57	7
IS-315	18	M10	6	75	24	M12	25	125	85	70	7.5
