品番 | プランジャストローク(直径) (mm) |
スライドストローク(直径) (mm) |
最高回転数 min-1(r.p.m.) |
最大供給速度 mm/min. |
許容シリンダ推力 kgf |
重量 (kg) |
慣性モーメント kg.m2 |
適合シリンダ | 最大圧力使用 MPa (kgf/cm2) |
---|---|---|---|---|---|---|---|---|---|
FA-408 | 14 | 8 | 1600 | 400 | - | 4.2 | - | RS-6520N | 1.0(10) |
FA-615 | 15 | 15 | 1200 | 300 | - | 11.9 | - | RS-6520N | 1.2(12) |
FA-830 | 30 | 30 | 800 | 240 | - | 23.9 | - | RS-6530N | 1.8(18) |
FA-1570 | 70 | 70 | 500 | 120 | - | 167 | - | RS-1080N | 2.6(26) |
品番 | プランジャストローク(直径) | スライドストローク(直径) | 最高回転数 | 許容シリンダ推力 | 慣性モーメント | 重量 | 適合シリンダ |
---|---|---|---|---|---|---|---|
(mm) | (mm) | min-1(r.p.m.) | kgf | kg.m2 | (kg) | ||
* FA-610 | 18 | 10 | 1200 | 280 | 0.04 | 14.5 | RS-6520N |
* FA-812 | 21 | 12 | 800 | 450 | 0.14 | 28.5 | RS-6530N |

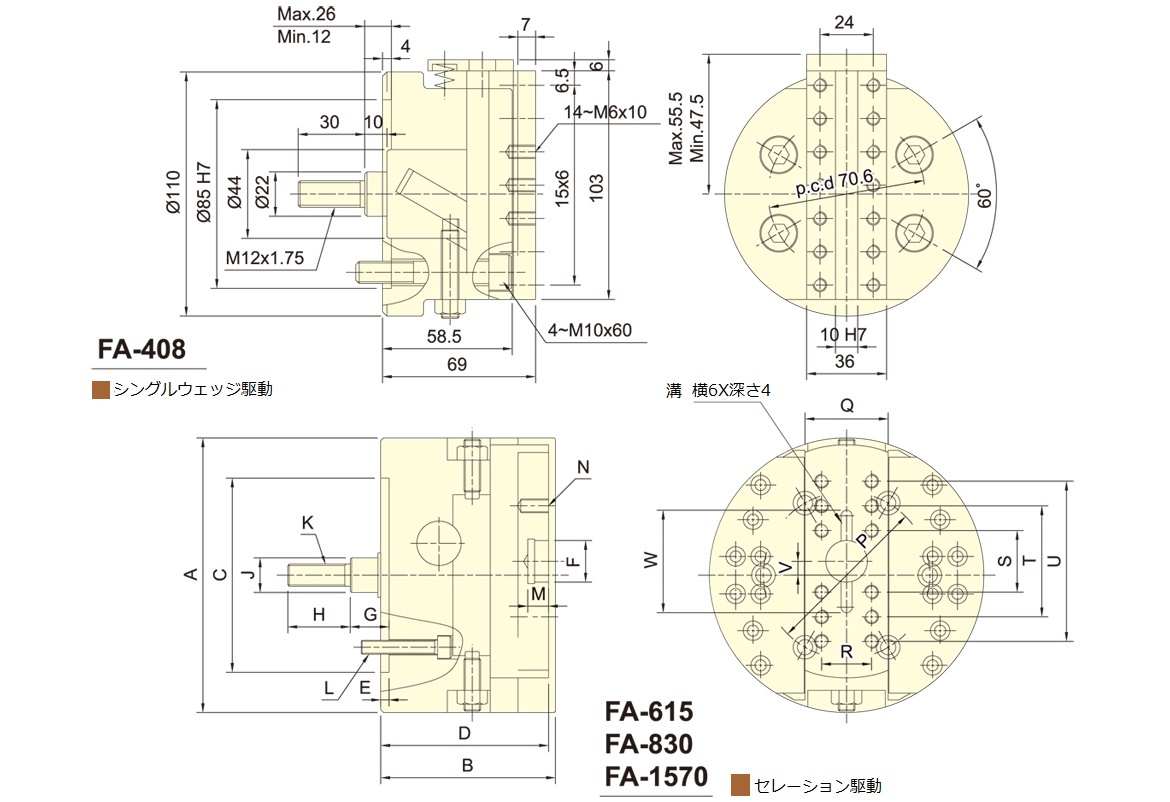

品番 | A | B | C(H7) | D | E | F(H7) | G max. | G min. | H | J | K | L | M | N | P | Q | R | S | T | U | V | W |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FA-615 | 150 | 107 | 110 | 102 | 5 | 25 | 40 | 25 | 35 | 20 | M12x1.75 | 3- M10x40 |
12 | 8-M8x16 | 82.6 | 50 | 32 | 32 | 68 | - | ±7.5 | 56 |
FA-830 | 198 | 126 | 140 | 121 | 6 | 30 | 54 | 24 | 45 | 25 | M16x2 | 6- M10x55 |
15 | 12-M10x20 | 120 | 60 | 36 | 40 | 80 | 120 | ±15 | 66 |
FA-1570 | 400 | 200 | 300 | 192 | 6 | 60 | 110 | 40 | 75 | 50 | M30x3.5 | 6- M20x90 |
15 | 8-M16x20 | 235 | 120 | 80 | 130 | 260 | - | ±17.5 | - |
品番 | A | B | C(H7) | D | E | F(H7) | G max. | G min. | H | J | K | L | M | N | P | Q | R(H8) | S | T | U |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
* FA-610 | 156 | 110 | 140 | 107 | 5 | 20 | 66 | 48 | ±5 | 20 | M12x1.75 | 4-M10x90 | 12 | 2-M10x45 | 104.8 | 28 | 8 | 4-M10x16 | 40 | 40 |
* FA-812 | 198 | 130 | 170 | 127 | 5 | 25 | 84 | 63 | ±6 | 25 | M16x2.0 | 4-M12x105 | 12 | 2-M12x60 | 133.4 | 32 | 10 | 4-M10x16 | 50 | 50 |
