品番 | プランジャストローク (mm) |
把握能力(mm) | 許容使用推力 kN (kgf) |
最大把握 kN (kgf) |
最高回転数 min-1(r.p.m.) |
重量 (kg) | 適合コレット | 適合シリンダ | 最大圧力使用 MPa (kgf/cm2) |
||
---|---|---|---|---|---|---|---|---|---|---|---|
円筒 | 角材 | 六角材 | |||||||||
CBE-42 | 4.5 | 4~42 | 7~30 | 7~36 | 34.3(3500) | 78.4(8000) | 7000 | 6.0 | RG-42 | TK-B846 | 2.8(28) |
CBE-4212 | 4.5 | 4~42 | 7~30 | 7~36 | 34.3(3500) | 78.4(8000) | 7000 | 6.0 | RG-42 | TK-B846 | 2.8(28) |
CBE-42A5 | 4.5 | 4~42 | 7~30 | 7~36 | 34.3(3500) | 78.4(8000) | 7000 | 6.3 | RG-42 | TK-B846 | 2.8(28) |
CBE-42A6 | 4.5 | 4~42 | 7~30 | 7~36 | 34.3(3500) | 78.4(8000) | 7000 | 7.4 | RG-42 | TK-B846 | 2.8(28) |
CBE-65 | 4.5 | 4~65 | 8~46 | 8~56 | 44.1(4500) | 103(10500) | 6000 | 9.3 | RG-65 | TK-1068 | 3.0(30) |
CBE-6517 | 4.5 | 4~65 | 8~46 | 8~56 | 44.1(4500) | 103(10500) | 6000 | 8.6 | RG-65 | TK-1068 | 3.0(30) |
CBE-65A5 | 4.5 | 4~65 | 8~46 | 8~56 | 44.1(4500) | 103(10500) | 6000 | 10.8 | RG-65 | TK-1068 | 3.0(30) |
CBE-65A6 | 4.5 | 4~65 | 8~46 | 8~56 | 44.1(4500) | 103(10500) | 6000 | 9.5 | RG-65 | TK-1068 | 3.0(30) |
CBE-65A8 | 4.5 | 4~65 | 8~46 | 8~56 | 44.1(4500) | 103(10500) | 6000 | 9.5 | RG-65 | TK-1068 | 3.0(30) |

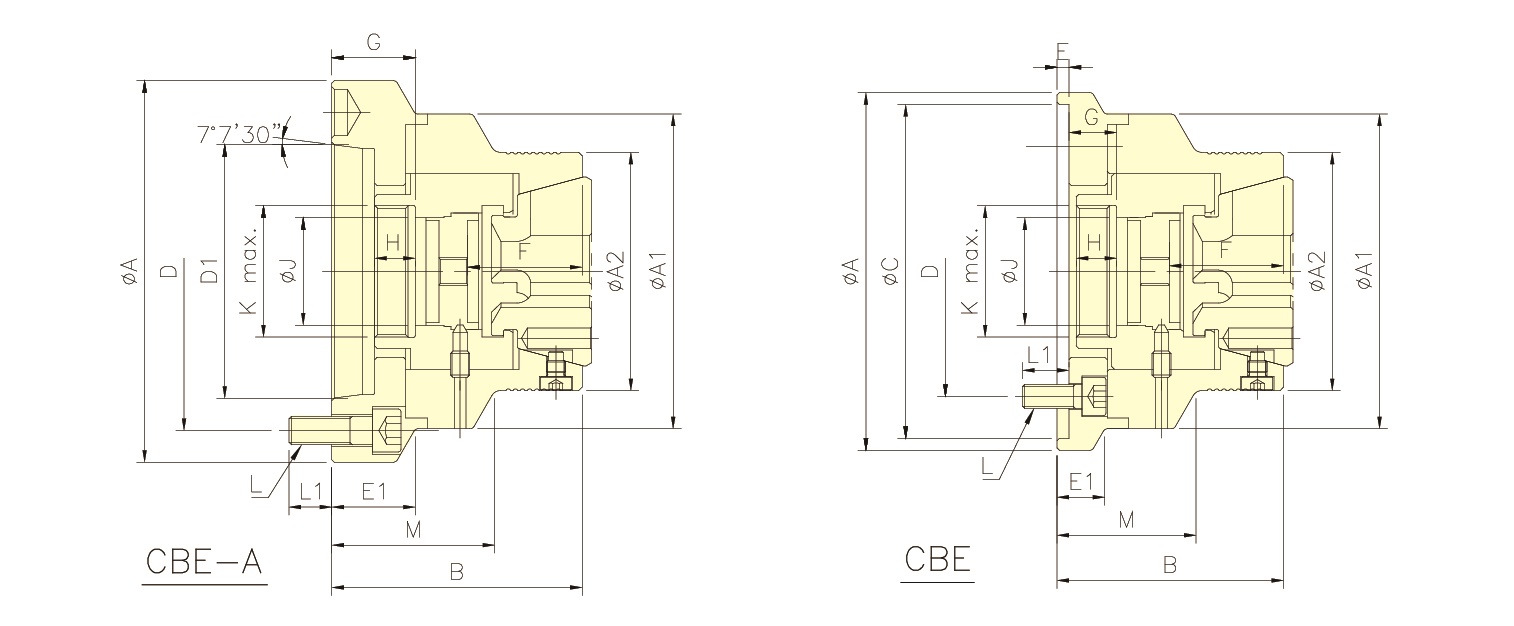

品番 | A | A1 | A2 | B | C(H6) | D | D1 | E | E1 | F | G max. | G min. | H | J | K max. | L | L1 | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CBE-42 | 150 | 132 | 100 | 95 | 140 | 104.8 | - | 5 | 20 | 48 | 27.5 | 23 | 17 | 45 | M55x2 | 4~M10x25 | 19.5 | 58 |
CBE-4212 | 132 | 132 | 100 | 95 | 120 | 100 | - | 5 | - | 48 | 27.5 | 23 | 17 | 45 | M55x2 | 4~M10x25 | 19.5 | 58 |
CBE-42A5 | 132 | 132 | 100 | 105 | - | 104.8 | 82.56 | - | - | 48 | 37.5 | 33 | 17 | 45 | M55x2 | 4~M10x30 | 16 | 68 |
CBE-42A6 | 160 | 132 | 100 | 105 | - | 133.4 | 106.38 | - | 35 | 48 | 37.5 | 33 | 17 | 45 | M55x2 | 4~M12x35 | 18 | 68 |
CBE-65 | 157 | 157 | 122 | 116 | 140 | 104.8 | - | 6 | - | 56 | 40.5 | 36 | 17.5 | 68 | M75x2 | 4~M10x30 | 18 | 74 |
CBE-6517 | 180 | 157 | 122 | 114 | 170 | 133.4 | - | 6 | 24 | 56 | 40.5 | 36 | 17.5 | 68 | M75x2 | 4~M12x30 | 18 | 72 |
CBE-65A5 | 157 | 157 | 122 | 114 | - | 104.8 | 82.56 | - | - | 56 | 38.5 | 34 | 17.5 | 68 | M75x2 | 4~M10x25 | 16 | 72 |
CBE-65A6 | 157 | 157 | 122 | 112 | - | 133.4 | 106.38 | - | - | 56 | 36.5 | 32 | 17.5 | 68 | M75x2 | 4~M12x35 | 18.5 | 70 |
CBE-65A8 | 202 | 157 | 122 | 116 | - | 171.4 | 139.72 | - | 38 | 56 | 36.5 | 32 | 17.5 | 68 | M75x2 | 4~M16x35 | 24 | 74 |
