品番 | 貫通穴径 (mm) |
ショーストローク (直径)(mm) |
最大把握 直径 (mm) |
最小把握 直径 (mm) |
把握力 (圧力使用 0.6 Mpa) kN (kgf) |
空気消耗量 (圧力使用 0.6 Mpa) |
最高回転数 min-1(r.p.m.) |
I 慣性モーメント kg・m2 |
重量 (kg) | |
---|---|---|---|---|---|---|---|---|---|---|
APS-185 | 185 | 26 | 14 | 460 | 127 | 110(11216) | 22 | 1300 | 6.45 | 198 |

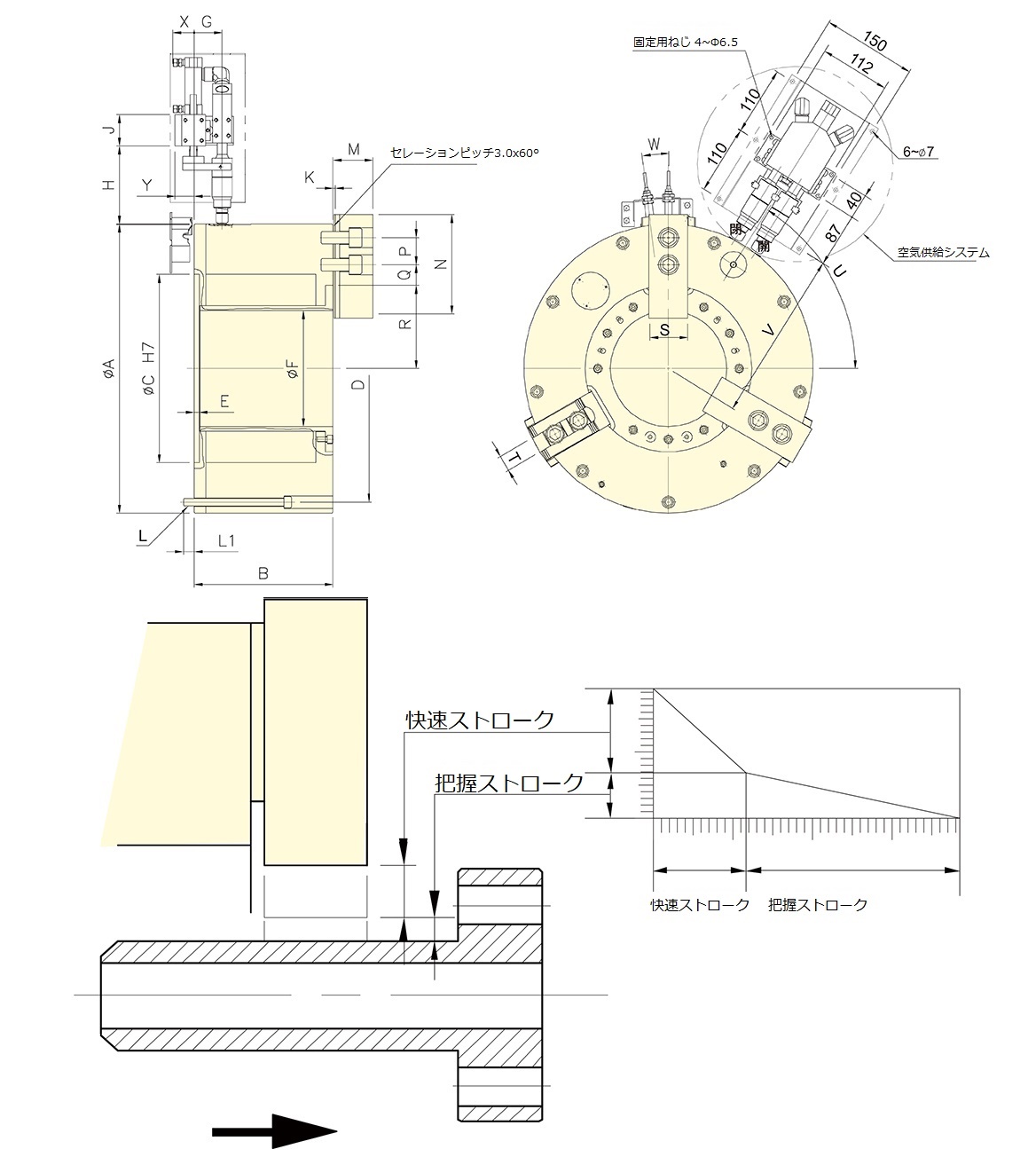

品番 | A | B | C | D | E | F | G | H | J | K | L | L1 | M | N | P |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
APS-185 | 460 | 221 | 300 | 425 | 8 | 185 | 45 | 124 | 50 | 3.5 | 9~M12 | 17 | 63.7 | 165 | 43 |
品番 | Q max. | Q min. | R max. | R min. | S | T | U | V | W | X | Y |
---|---|---|---|---|---|---|---|---|---|---|---|
APS-185 | 37 | 17 | 145 | 125 | 62 | 25.5 | 58 | 272 | 70° | 38 | 30 |
