4T ツーモーションパワーチャック

◆クランクタイプ2対爪各動作。(セルフセンタリング)
◆角形状等の異形物に最適

▲特許番号
台湾:PAT.M359385(Taiwan)
中国:PAT.ZL2009.2.0009309.1(China)

品番 プランジャストローク
(mm)
ジョーストローク (直径)
(mm)
最大把握直径
(mm)
最小把握直径
(mm)
許容シリンダ推力
kN (kgf)
最大把握力
kN (kgf)
最高回転数
min-1(r.p.m.)
慣性モーメント
kg*m2
重量 (kg) 適合シリンダ 最大圧力使用
MPa
(kgf/cm2)
4T-08 17 13.6 210 24 16.0(1630) 54.3(5540) 3000 0.15 23.2 RD-120(N) 1.7(17)
4T-10 20 16 254 50 21.6(2200) 79.4(8100) 2100 0.35 44.3 RD-125(N) 2.2(22)
4T-12 20 16 304 50 21.6(2200) 79.4(8100) 1500 0.66 57.6 RD-125(N) 2.2(22)
4T-15 25 19.6 381 60 27.2(2780) 105.3(10750) 1200 2.25 118.3 RD-125(N) 2.7(27)

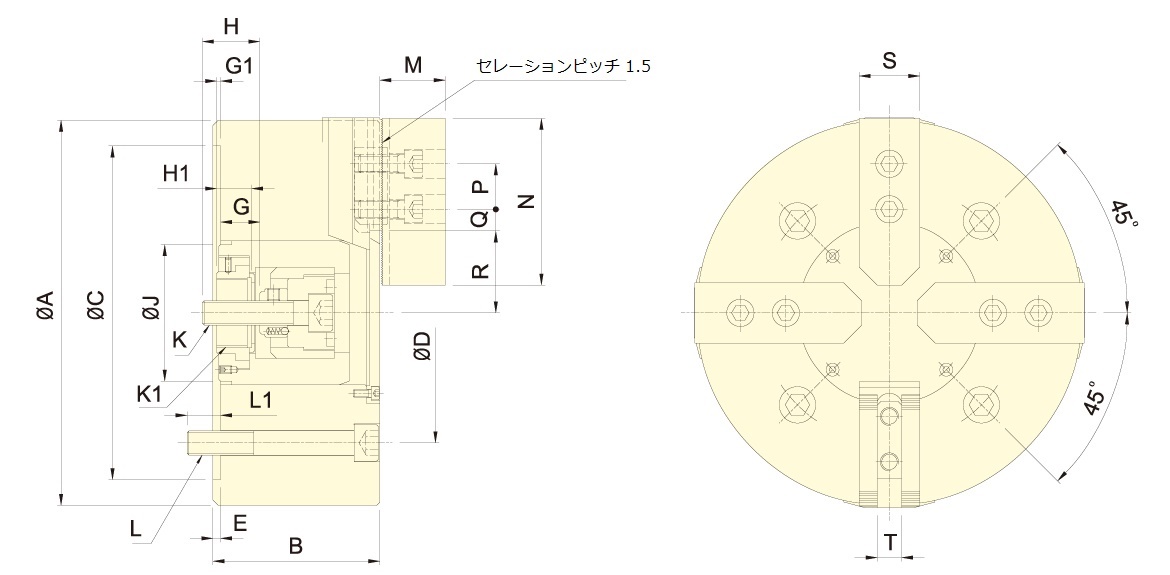

品番 A B C(H6) D E G max. G min. G1 max. G1 min. H H1 J
4T-08 210 91 170 133.4 5 32 15 2.5 -14.5 29 20 61
4T-10 254 110 220 171.4 5 36.5 16.5 10 -10 36 23 90
4T-12 304 110 220 171.4 5 36.5 16.5 10 -10 36 23 90
4T-15 381 135 300 235 6 44.5 19.5 5 -20 45 28 125

品番 K K1 L L1 M N P Q max. Q min. R max. R min. S T
4T-08 M14x2 M34x1.5 4~M2 20 38 95 25 25.25 13.25 46.1 39.3 35 14
4T-10 M16x2 M45x1.5 4~M16 25 43 110 30 32.25 12.75 59 51 40 16
4T-12 M16x2 M45x1.5 4~M16 25 43 110 30 54.75 15.75 59 51 40 16
4T-15 M20x2.5 M55x2 4~M20 30 51 130 30 66.5 12.5 78.9 69.1 50 21
