品番 | プランジャストローク (mm) |
ジョーストローク(直径) (mm) |
最大 把握直径 (mm) |
最小 把握直径 (mm) |
最大許容 シリンダ推力 kN (kgf) |
最大把握力 kN (kgf) |
最高回転数 min-1(r.p.m.) |
慣性モーメント kg*m2 |
重量 (kg) |
適合シリンダ | 補正量 (mm) |
---|---|---|---|---|---|---|---|---|---|---|---|
3W-10 | 17.5 | 12.5 | 205/235 | 50/85 | 35.3(3600) | 105.9(10800) | 2500 | 0.37 | 48.6 | RK-125(N) | - |
3W-10C | 17.5 | 12.5 | 205/235 | 50/85 | 35.3(3600) | 105.9(10800) | 2500 | 0.37 | 48.6 | RK-125(N) | 2 |

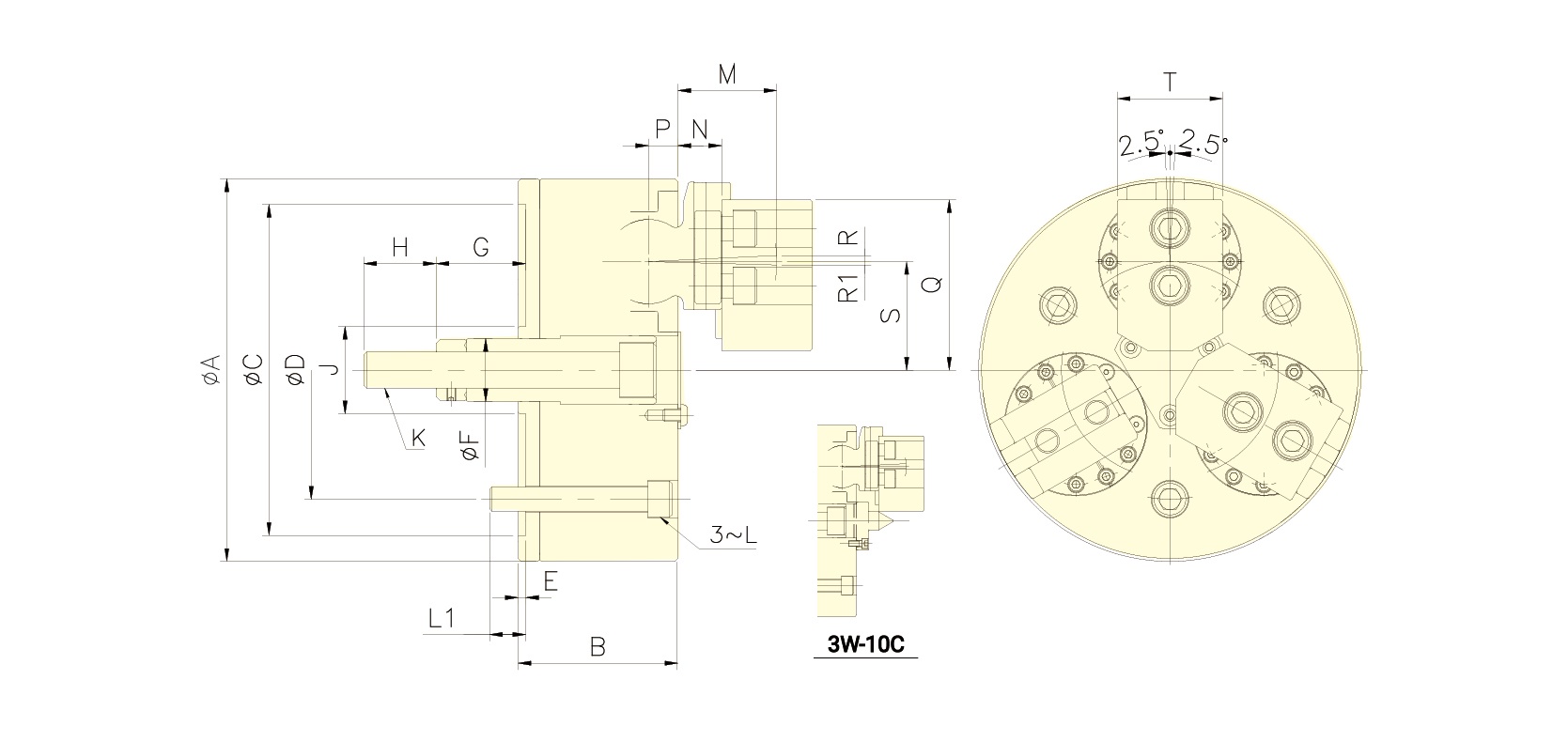

品番 | A | B | C(H7) | D | E | F | G max. | G min. | H | J | K | L | L1 | M | N | P | Q | R | R1 | S | T |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3W-10 | 254 | 106 | 220 | 171.4 | 5 | 42 | 67.5 | 50 | 48 | 58 | M24x3 | M16 | 24 | 65.6 | 29 | 19.5 | 113 | 4.03 | 2.26 | 72 | 70 |
3W-10C | 254 | 106 | 220 | 171.4 | 5 | 42 | 67.5 | 50 | 48 | 58 | M24x3 | M16 | 24 | 65.6 | 29 | 19.5 | 113 | 4.03 | 2.26 | 72 | 70 |
