| 品番 | プランジャ ストローク (mm) |
ジョーストローク (直径) (mm) |
最大把握 直径 (mm) |
最小把握 直径 (mm) |
最大許容 シリンダ推力 kN (kgf) |
最大把握 kN (kgf) |
最高回転数 min-1(r.p.m.) |
慣性モーメント kg*m2 |

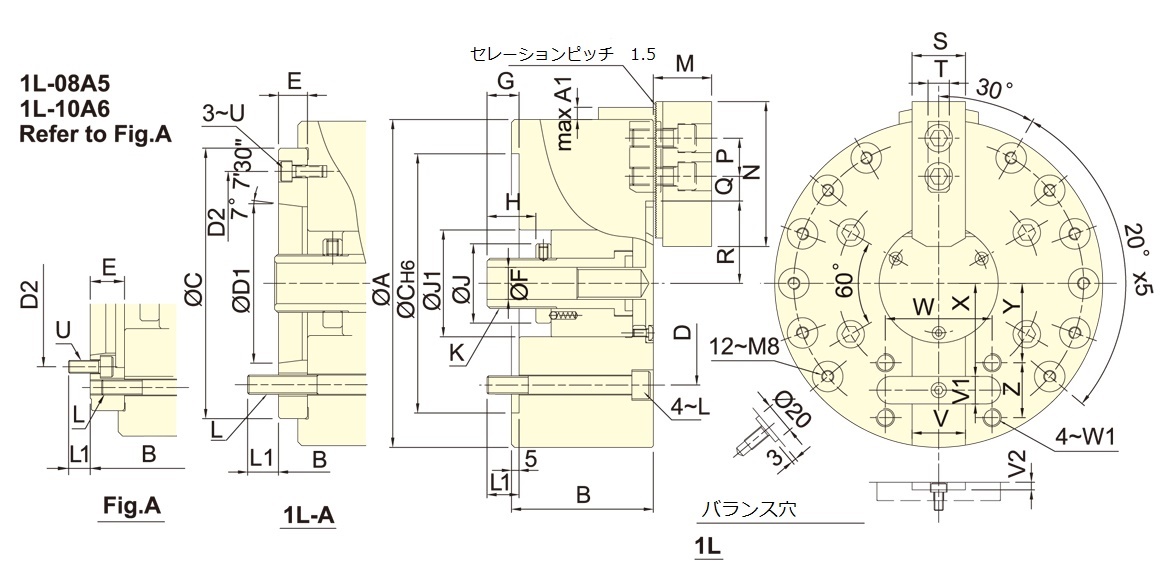

重量 (kg) | 適合シリンダ | 最大圧力 使用 MPa (kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2D-06 | 10 | 7.2 | 165 | 22 | 10.0(1020) | 16.7(1700) | 3500 | 0.045 | 12 | RK-100 | 1.4(14.3) |
| 2D-08 | 10 | 7.2 | 210 | 28 | 16.7(1700) | 30.0(3060) | 3500 | 0.13 | 23 | RK-125 | 1.5(15) |
| 2D-10 | 15 | 10.8 | 254 | 35 | 23.3(2379) | 40.0(4079) | 2500 | 0.34 | 43 | RK-125 | 2.1(21.1) |
| 品番 | A | B | C | D | E | F | G max. | G min. | H | J | K max. | K min. | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2D-06 | 165 | 85 | 140 | 104.8 | 35 | 36 | 37 | 27 | 32 | M16 | 45 | 35 | M10 |
| 2D-08 | 210 | 90 | 170 | 133.4 | 45 | 36 | 38 | 28 | 38 | M20 | 56 | 46 | M12 |
| 2D-10 | 254 | 110 | 220 | 171.4 | 55 | 46 | 47 | 32 | 50 | M24 | 65 | 50 | M16 |
| 品番 | L1 | M | N | P | Q max. | Q min. | R | S | T | U | V | W | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2D-06 | 16 | 31 | 70 | 27 | 57.7 | 54.3 | M4 | 35 | 35 | 20 | 4~M6 | 52 | 7 |
| 2D-08 | 15 | 41 | 84 | 31 | 70.8 | 67.2 | M5 | 40 | 45 | 25 | 4~M8 | 65 | 10 |
| 2D-10 | 24 | 46 | 100 | 38 | 85 | 79.6 | M6 | 50 | 55 | 30 | 4~M8 | 75 | 12 |
